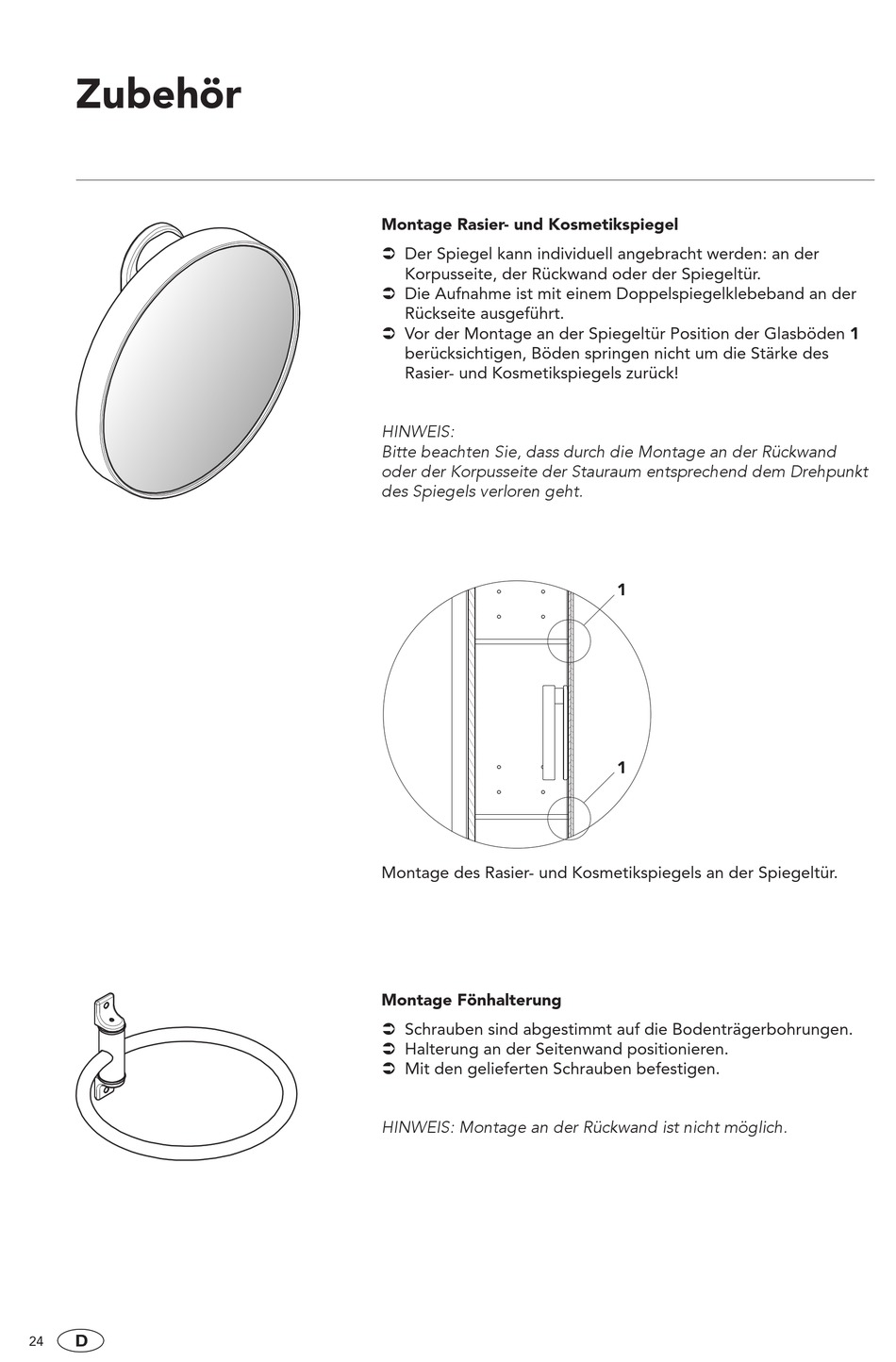

Sprinz Elegant-Line Montageanleitung Seite 24

Montage Zubehör
D
gez :
24
Montage Rasier- und Kosmetikspiegel
 Der Spiegel kann individuell angebracht werden: an der
Korpusseite, der Rückwand oder der Spiegeltür.
 Die Aufnahme ist mit einem Doppelspiegelklebeband an der
Rückseite ausgeführt.
 Vor der Montage an der Spiegeltür Position der Glasböden 1
berücksichtigen, Böden springen nicht um die Stärke des
Rasier- und Kosmetikspiegels zurück!
HINWEIS:
Bitte beachten Sie, dass durch die Montage an der Rückwand
oder der Korpusseite der Stauraum entsprechend dem Drehpunkt
des Spiegels verloren geht.
Montage des Rasier- und Kosmetikspiegels an der Spiegeltür.
Montage Fönhalterung
 Schrauben sind abgestimmt auf die Bodenträgerbohrungen.
 Halterung an der Seitenwand positionieren.
 Mit den gelieferten Schrauben befestigen.
HINWEIS: Montage an der Rückwand ist nicht möglich.
blatt : maß :
1
1
index : datum :
entwurf-nr : gez : blatt : maß : in
