INTERFACCIA UOMO-MACCHINA (IUM) (FIG-2)
1- Indicatore di protezione termica
2- L'indicatore "arresto a un intervento sulla torcia"
3- Indicatore di disturbo del funzionamento normale
4- Indicatore di taglio lamiera completo
5- Pulsante selettore della modalità
Indicatore di taglio lamiera completo con blocco del pulsante
6-
per tagli lunghi.
ALIMENTAZIONE ELETTRICA / AVVIO
• Il dispositivo è fornito con una presa trifase 5 poli (3P+N+PE) di tipo EN 60309-1. E' alimentato su una istallazione elettrica 400V (50 - 60 Hz) trifase
CON messa a terra. Questo materiale deve essere usato solo sulla rete elettrica trifase a quattro fili con neutro a terra.
• La corrente effettiva assorbita (I1eff) è indicata sulla fonte di corrente di saldatura e per le condizioni d'uso massimali. Verificare che l'alimentazione
e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la
spina per permettere l'uso del dispositivo in condizioni ottimali. L'utente deve assicurarsi l'accessibilità della presa.
• Il dispositivo è progettato per funzionare con una tensione elettrica di 400V +/- 15%. Si mette in protezione se la tensione di alimentazione è
inferiore a 340Veff o superiore a 460Veff (un codice predefinito apparirà sullo schermo della tastiera).
• L'accensione si effettua ruotando il commutatore avvio/stop (FIG 1 - 8) sulla posizione I, mentre l'arresto si effettua ruotando sulla posizione 0.
Attenzione! Non scollegare mai dalla presa quando il dispositivo è sotto carica.
COLLEGAMENTO AD UN GRUPPO ELETTROGENO
Questo dispositivo può funzionare con gruppi elettrogeni a condizione che la potenza ausiliaria risponda alle esigenze seguenti:
- La tensione deve essere alternata, regolata come specificato da 400V +/- 15%, e di tensione di picco inferiore a 700V,
- La frequenza deve essere compresa tra 50 e 60 Hz.
Queste condizioni devono essere imperativamente verificate, perché diversi generatori producono picchi di alta tensione che possono danneggiare i
dispositivi.
USO DELLA PROLUNGA ELETTRICA
Tutte le prolunghe devono avere una dimensione e una sezione appropriate alla tensione del dispositivo.
Usare una prolunga in conformità con le regolamentazioni nazionali.

ALIMENTAZIONE IN ARIA

L'entrata d'aria può essere alimentata da un compressore o da bombole ad alta pressione. Un manometro alta pressione deve essere usato su ogni
alimentazione e deve essere capace di dirigere il gas all'entrata d'aria dei tranciatori plasma. Questi dispositivi sono forniti con un filtro d'aria integrato
(5μm), ma un filtro supplementare potrebbe avverarsi necessario a seconda della quantità d'aria usata (filtro impurità in opzione, rif. 039728).
In caso di quantità erronea d'aria, la velocità di taglio è ridotta, la qualità del taglio si deteriora, la capacità di spessore del taglio
diminuisce e la durata di vita dei ricambi è ridotta.
Per un rendimento ottimale, l'aria compressa deve rispondere alle norme ISO8573-1, classe 1.2.2. Il punto di vapore massimo deve essere - 40 °C.
La quantità massima d'olio (aerosol, liquido e vapore) deve essere di 0.1 mg/m3.
La pressione d'entrata consigliata durante la circolazione dell'aria è compresa fra 5 e 9 bar con un flusso minimo di 305 L/min.
CUTTER 70 CT
Tensione d'entrata
400 V
7- Indicatore di taglio lamiera forata con riavvio dell'arco pilota
8- Potenziometro di regolazione d'intensità
9- Grafico bar indicatore di pressione
10- Indicatore "pressione insufficente"
11- Pulsante test e regolazione della pressione d'aria
12- Indicatore di test d'aria in corso
Sezione della prolunga (<45m)
4 mm²

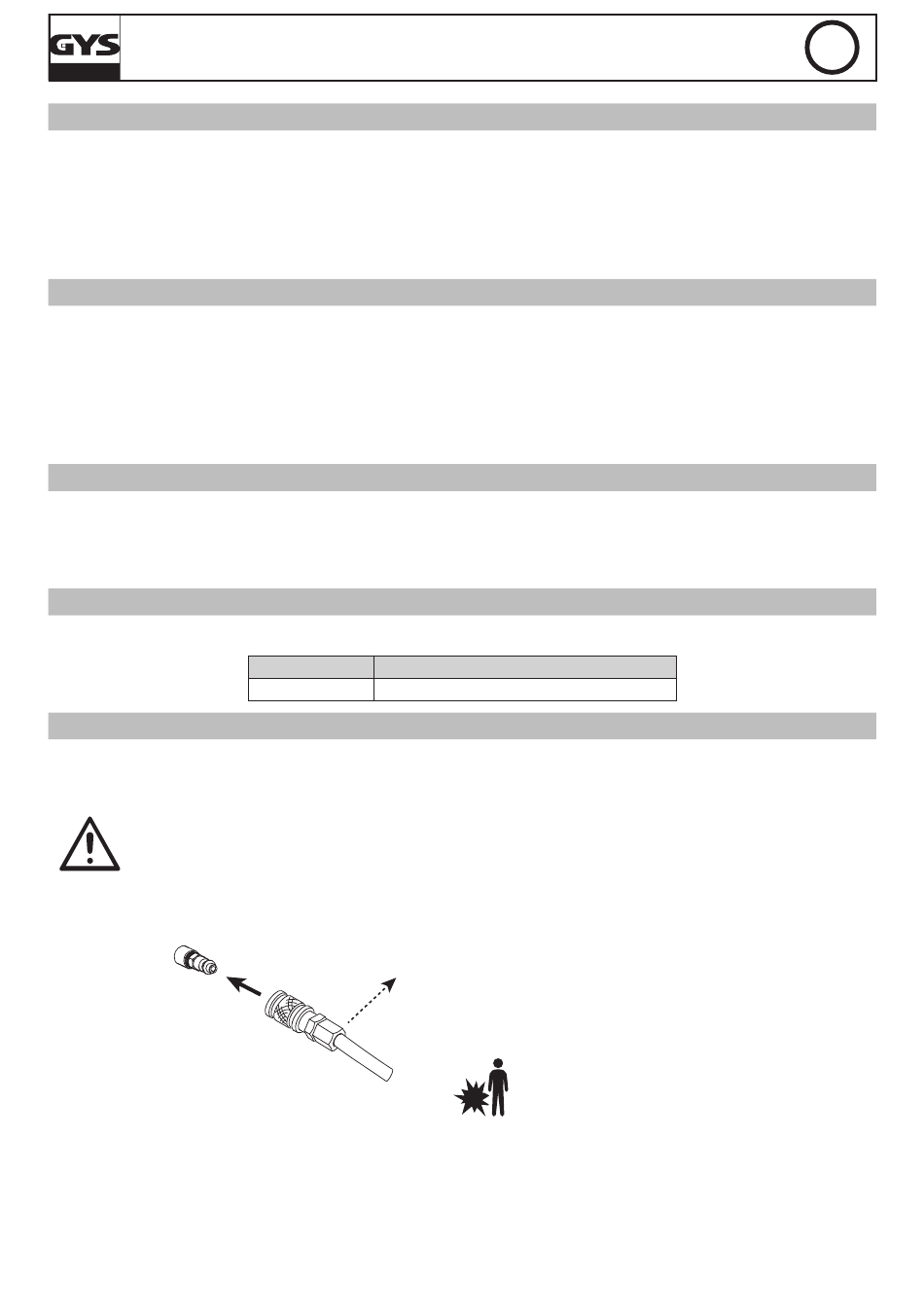

Collegare l'alimentazione gas alla fonte di corrente per mezzo di un tubo a
gas inerte di diametro interno
di 9,5 mm e di un commutatore a raccordo rapido.
La pressione non deve eccedere 9 bar,
la vasca del filtro potrebbe esplodere.
