2.3.3. Vorbereitung des Sensors

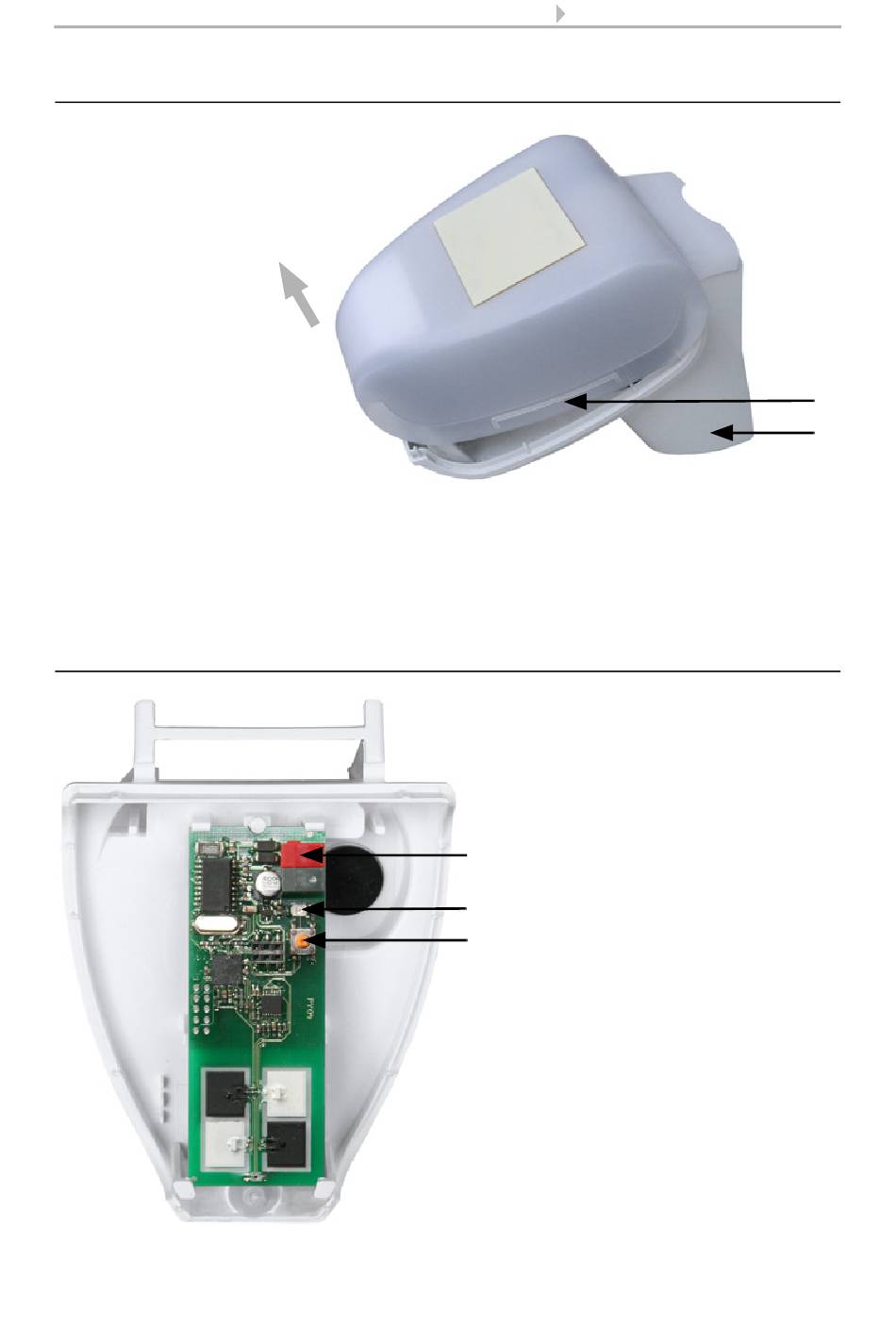

Deckel entrasten und
nach oben abnehmen
Abb. 9
1 Rasten des Deckels
2 Gehäuse-Unterteil
Der Deckel des Sensors ist am unteren Rand rechts und links eingerastet (siehe Abb.).
Nehmen Sie den Deckel ab.
Führen Sie das Anschlusskabel durch die Gummidichtung an der Unterseite des Sen-
sors und schließen Sie Spannung und Datenkabel an die dafür vorgesehenen Klem-
men an.

2.3.4. Aufbau der Platine

Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.
7 Installation und Inbetriebnahme
Abb. 10
1 KNX-Klemme +/-
2 Programmier-LED
3 Programmier-Taster zum
Einlernen des Geräts
1
2
3
1
2
