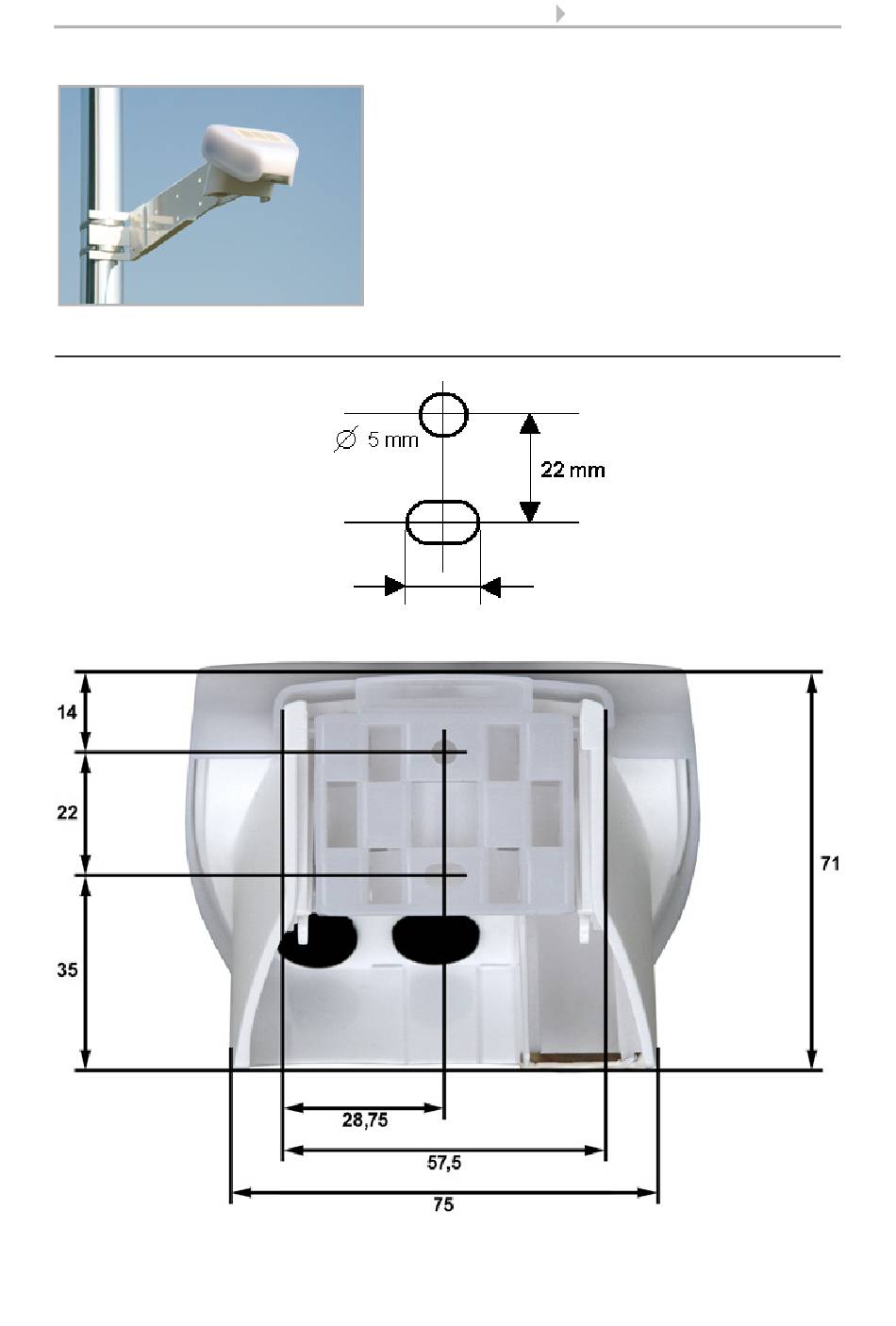

2.3.2. Ansicht der Rückwand und Bohrplan
Abb. 8 a+b
Bohrplan.
Bemaßung Gehäuserück-
seite mit Halter, Maße in
mm. Technisch bedingte
Abweichungen möglich.
Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.
6
Abb. 7
Beispiel für den Einsatz des Gelenk-Auslegers:
Montage an einem Mast mit Schneckengewin-
de-Schellen
Langloch 7,5 x 5 mm
