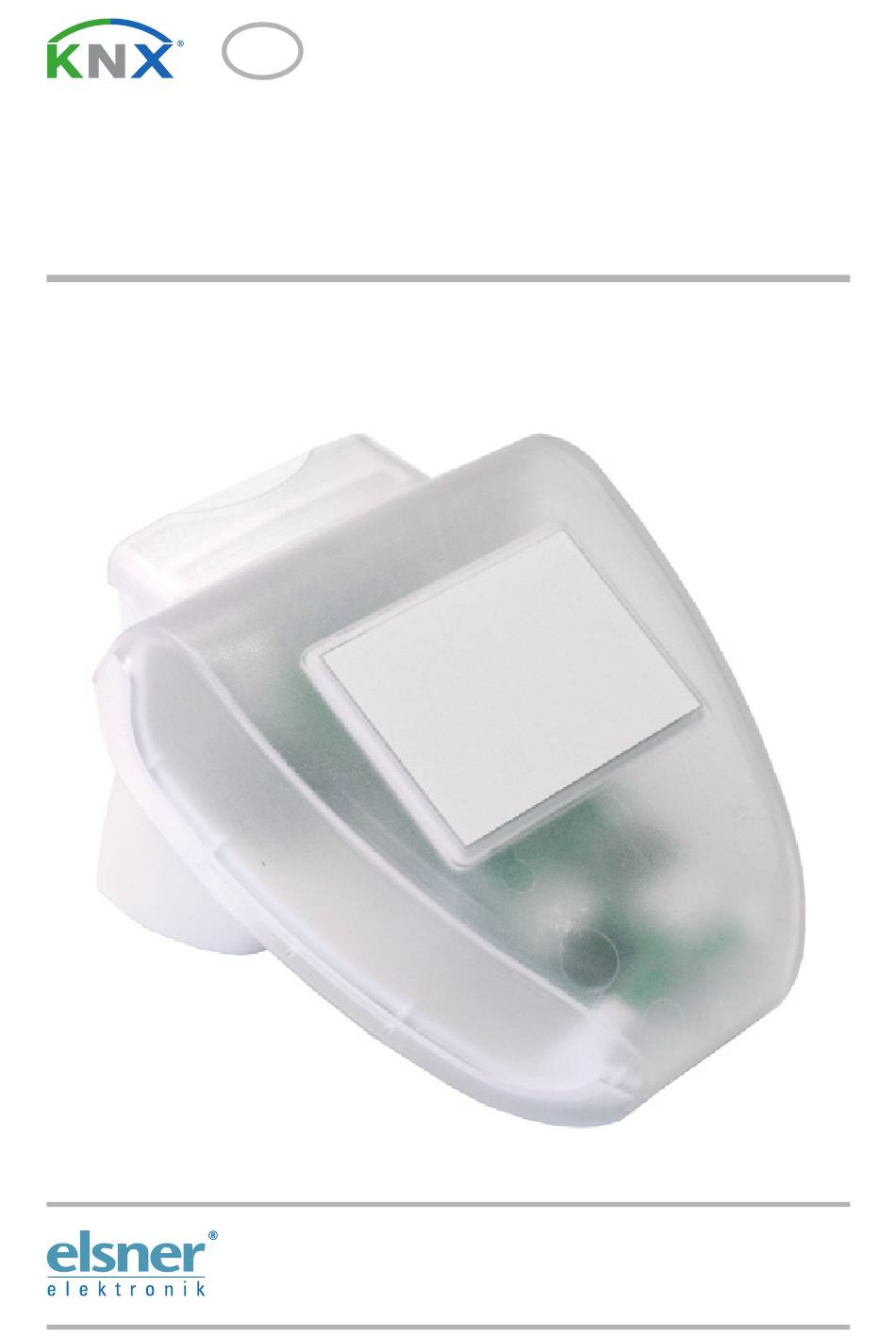

Pyranometer KNX PY
Technische Daten und Installationshinweise
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX PY

Inhaltszusammenfassung für elsner elektronik KNX PY

  • Seite 1 Pyranometer KNX PY Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...

  • Seite 2: Beschreibung

    Gewicht ca. 145 g Umgebungstemperatur Betrieb -25…+85°C, Lagerung -30…+85°C Betriebsspannung KNX-Busspannung Busstrom max. 7 mA, max. 10 mA bei aktiver Programmier-LED Datenausgabe KNX +/- Bussteckklemme BCU-Typ eigener Mikrocontroller Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 3 Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschä- digungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Das Gerät darf bei Beschädigung nicht in Betrieb genommen werden. Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 4: Montage Des Sensors

    2.3.1. Montage des Halters Der Sensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Liefe- rung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Abb. 6 Beispiel für den Einsatz des Gelenk-Auslegers: Durch den Gelenk-Ausleger ragt der Sensor un- ter dem Dachvorsprung hervor. Sonne kann un- gehindert auf die Sensoren einwirken. Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    2.3.2. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Vorbereitung Des Sensors

    Sie Spannung und Datenkabel an die dafür vorgesehenen Klem- men an. 2.3.4. Aufbau der Platine Abb. 10 KNX-Klemme +/- Programmier-LED Programmier-Taster zum Einlernen des Geräts Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Anbringen Des Sensors

    Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Sensor funktionsunfähig werden. Zur Wartung und Reinigung sollte das Gerät sicherheitshalber immer vom Busstrom getrennt werden. Pyranometer KNX PY • Stand: 08.11.2010 • Technische Änderungen und Irrtümer vorbehalten.
