5 Installation und Inbetriebnahme

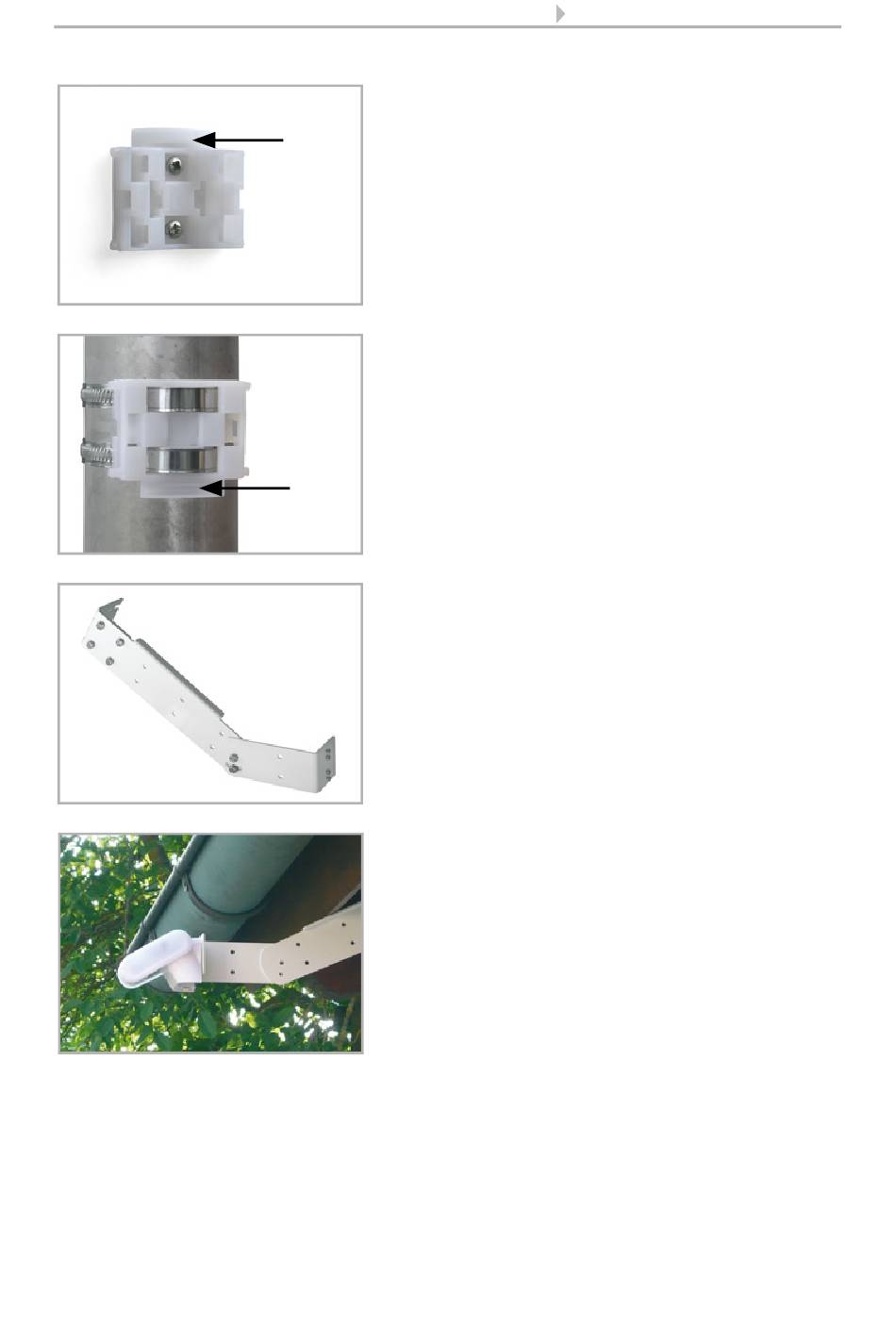

Abb. 3
Bei Wandmontage: ebene Seite zur Wand, halb-
Steg
mondförmiger Steg nach oben.
Abb. 4
Bei Mastmontage: geschwungene Seite zum
Mast, Steg nach unten.
Steg
Abb. 5
Als ergänzendes, optionales Zubehör ist ein Ge-
lenk-Ausleger für die flexible Wand-, Mast- oder
Balkenmontage des Sensors bei Elsner Elektro-
nik erhältlich.
Abb. 6
Beispiel für den Einsatz des Gelenk-Auslegers:
Durch den Gelenk-Ausleger ragt der Sensor un-
ter dem Dachvorsprung hervor. Sonne kann un-
gehindert auf die Sensoren einwirken.
