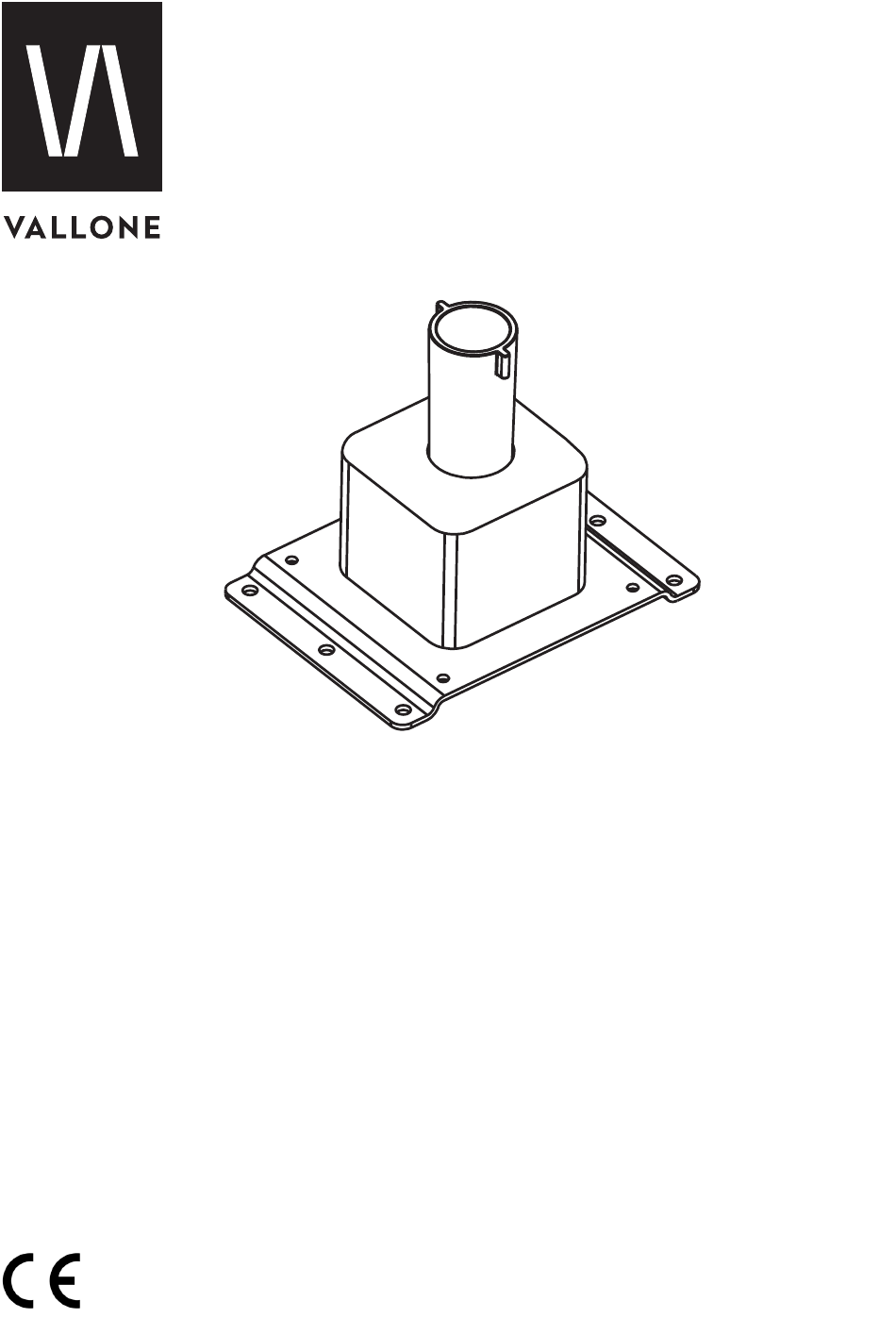

- Seite 1 COMO U 5 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
COMO U 5 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET U N T ERP U T ZE I N HE I T AC H T UN G! BESCHREIBUNG VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: UN T ER P U T Z E I N HE I T, • DIE IN S TA LL ATIO N DAR F N UR VON G ES CH ULTE M FACH P ER S ON AL UN T E R... -
Seite 3: Technical Data Sheet
COMO U 5 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 1/2" GAS 1/2" GAS Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... - Seite 4 COMO U 5 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET WANDMONTAGE - GEEIGNET FÜR COMO 08, 09, 10, 11 WALL MOUNTING - SUITS COMO 08, 09, 10, 11 Minimale Tiefe des Putzes Minimum depth of plaster Maximale Tiefe des Putzes mit Fliesen/Wanddekor Maximum depth of plaster with tiles/wall decor BODENMONTAGE - GEEIGNET FÜR COMO 05, 06, 07...
-
Seite 5: Delivery Scope
COMO U 5 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. UNTE R PU TZ E I NHE I T D EL I VE RY S CO P E A. F L U SH- M O U N T E D... -
Seite 6: Technical Information
COMO U 5 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E GE N AN N TEN W ERT E F ÜR B ETR I EBS DRU CK U N D T EM PE RAT UR M ÜS S EN A. -
Seite 7: Installation Instructions
COMO U 5 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M O N TAG E AN L E IT UNG 1. Platzieren Sie die Unterputzeinheit an der dafür vorgesehenen Stelle an der Wand oder im Boden. Nehmen Sie eine Wasserwaage zur Hilfe, um die Einheit möglichst gerade anzubringen. Fixieren Sie die Einheit an den vorgesehenen Löchern mit vier Schrauben. 2. Verbinden Sie nun die Unterputzeinheit mit dem Wassersystem über das ½“-Gas-Gewinde an der Seite der Einheit. 3. Verputzen Sie nun die Wand. Beachten Sie dazu die oben genannten Minimum- und Maximum-Angaben zur Tiefe des Putzes. Die Schutzkappe verbleibt während- dessen auf der Unterputzeinheit und steht aus der Wand oder dem Boden hervor. 4. Falls gewünscht können nun Fliesen oder Wand- oder Bodendekore angebracht werden. Beachten Sie hierzu ebenfalls die oben genannten Minimum- und Maxi- mum-Angaben, um später eine problemfreie Montage von Armaturen zu ge- währleisten. Schneiden Sie Fliesen/Wand- oder Bodendekore im Durchmesser der Schutzkappe aus. AC H T UN G: D IE G E SA MT E T I EFE DES PUT ZES MI T FL I ESEN/WAND- O DE R BO D E N D E KO R DA R F DI E OBEN GENANNT EN W ERTE NI CH T ÜBERSC HR EI TEN! -
Seite 8: Explosionszeichnung
COMO U 5 EXPLOSIONSZEICHNUNG EXPLODED DRAWING... - Seite 9 COMO U 5 KONTAKT CONTACT BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausgewählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO- Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment...
