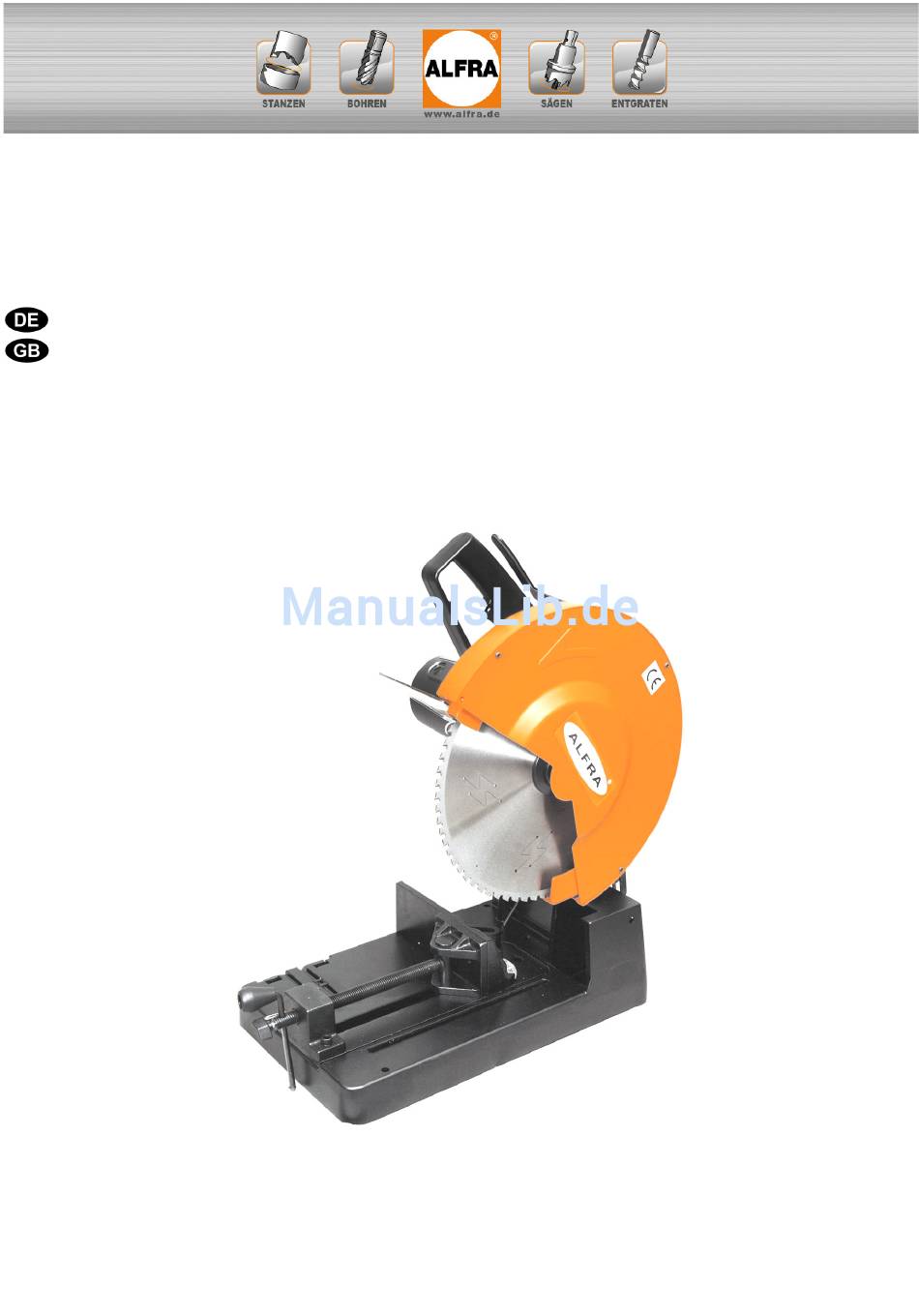

- Seite 1 Bedienungsanleitung / Operation manual Alfra RotaDry Metalltrockenschneider 355 Drycutter 355 Artikel Nr. 22420 / Prod.-No. 22420...
- Seite 2 Inhaltsverzeichnis / Contents Sicherheitshinweise, Bestimmungsgemäße Verwendung, Vor Inbetriebnahme Technische Daten, Beschreibung, Sägen, Wechseln des lesen und Seite 2 Sägeblatts, Wechseln der Kohlebürsten, Transport, aufbewahren! Hartmetall-Sägeblätter, Garantie, CE-Konformitätserklärung. Safety instructions, Specified conditions of use, Technical data, Description, Sawing, Changing saw blades, Changing Please read and save Page 16 carbon brushes, Transport, TCT saw blades, Guarantee, CE-...
- Seite 3 Sicherheitshinweise Die Schutzvorrichtungen dürfen nicht abgenommen werden. Vor Inbetriebnahme Schraubenschlüssel und Inbusschlüssel von der Säge entfernen. Arbeitsbereich sauber halten. Während des Schneidens niemals das Werkstück in der Hand halten. Das Werkstück immer mit dem Schraubstock festklemmen. Keine weite Kleidung und losen Schmuck tragen. Lange Haare mit einem Haarnetz schützen. Während des Schneidens niemals mit den Händen in den Arbeitsbereich greifen.
- Seite 4 Die Drehrichtung des Sägeblatts beachten und das Werkstück gegen die Drehrichtung heranführen. Bestimmungsgemäße Verwendung Der Alfra RotaDry Metalltrockenschneider ist dazu bestimmt Profile und Rohre aus Stahl, Edelstahl, Eisen, Kupfer, Messing, Aluminium, Kunststoff und Verbundwerkstoffe ohne Kühlung zu schneiden. Technische Daten...
- Seite 5 Beschreibung 1 - Etikett Maschinendaten 2 - Kette für Transport 3 - Schnellspann-Schraubstock 4 - Schutzabdeckung 5 - Sägegriff mit Arretierschalter 6 - Handgriff zum Tragen der Maschine (bei eingehängter Transportkette) 7 - Plastik-Schutzabdeckung 8 - Sicherheitsschalter "EIN" / "AUS" 9 - Arretierknopf zum Blockieren des Sägeblattes bei Sägeblattwechsel 10 - Anschlagschraube für oberste Sägekopfstellung...
- Seite 6 Sägen Die RotaDry kann in einem Winkel von 45° bis 90° schneiden. • Bei 90° : das Werkstück zwischen die Schraubstockbacken legen und fest anziehen. Das Werkstück immer fest einspannen. Auflageflächen stets sauber halten. • Bei 45° : die Schraube des Spannstocks lösen, den gewünschten Winkel einstellen und die Schraube wieder fest anziehen.
- Seite 7 Die Säge läuft ohne Kühlung. Daher ist es ratsam ein Kühlmittel-Spray zu verwenden. Z. Bsp. Alfra Bio 4000, Art. Nr. 21040. Der Spänebehälter nimmt bis zu 80% der Sägespäne auf. Die Arbeitsfläche können Sie mit unserem ALFRA Magnet-Späneheber Art.-Nr. 18654 leicht von Spänen säubern. Wechseln des Sägeblattes 1.
- Seite 8 Die Kohlebürsten auswechseln, wenn sie auf ca. 1/4" (6 mm) abgeschliffen sind. Beide Kohlebürsten müssen gleichzeitig (paarweise) ausgewechselt werden. Das Auswechseln der Kohlebürsten darf nur von einer Elektrofachkraft durchgeführt werden. Nur original ALFRA Kohlebürsten verwenden. Transport Zum Transport die Kette (2) einhängen und die Säge am Griff (5) transportieren.
- Seite 9 Wir schließen jegliche Haftung für Personen-, Sach- und Folgeschäden aus, insbesondere, wenn das Gerät anders als für die in der Bedienungsanleitung angegebene bestimmungsgemäße Verwendung eingesetzt wurde. Die Qualität und Sicherheit der ALFRA RotaDry-Maschine ist abhängig von original ALFRA hartmetall-bestückten Kreissägeblätter, die auf diese Maschine abgestimmt sind.
- Seite 10 EG-Konformitätserklärung Hiermit erklären wir ALFRA Alfred Raith GmbH 2. Industriestraße 10 68766 Hockenheim dass bei Auslegung und Bau der Maschine Alfra RotaDry Metalltrockenschneider 355 auf die sich diese Erklärung bezieht, folgende Richtlinien und Normen angewandt wurden: 2006/42/EC 2004/108/EC 2006/95/EC 98/37/EC...
- Seite 12 Pos. Art. Nr. Beschreibung Menge 22420-001 Sicherheitsschild 22420-002 Zahnscheibe 22420-003 Sechskantflachkopfschraube M6 x 85 mm 22420-004 Feder 22420-005 Paßschraube M4 x 8 mm 22420-006 Hebel 22420-007 Paßscheibe 22420-008 Blattschutz, klein 22420-009 Hebel 22420-010 Abstandshalter 22420-011 Flachkopfschraube M4 x 12 mm 22420-012 Schutzplatte 22420-013...
- Seite 13 22420-057 Kohlebürstenhalter 22420-058 Kohlebürste 22420-059 Kohlebürstenverschlußkappe 22420-060 Paßschraube1/4" x 5/8" 22420-061 Schaltdraht 22420-062 Isolierschlauch 22420-063 Sperrhaken 22420-064 Feld 22420-065 Sechskantflachkopfschraube M5 x 70 mm 22420-066 Blende 22420-067 Kugellager 22420-068 Anker 22420-069 Kugellager 22420-070 Gummistift 22420-071 Inneres Zahnradgehäuse 22420-072 Gummistift 22420-073 Kugellager 22420-074 Feder...
- Seite 14 22420-115 Sechskantflachkopfschraube M10 45 mm 22420-117 Unterlegscheibe M10 22420-118 Skala 22420-119 Niete 22420-120 Dichtring 22420-121 Sechskantmutter M10 22420-122 Einstellhülse 22420-123 Unterlegscheibe 22420-124 Feder 22420-125 Unterlegscheibe 22420-127 Sechskantflachkopfschaube M5 x 16 mm 22420-128 Unterlegscheibe M5 22420-129 Gewindestift mit Innensechskant 22420-130 Abstandsscheibe 22420-131 Buchse 22420-132...
- Seite 15 22420-213 Sechskantmutter M5 22420-214 Abstandsscheibe 22420-215 Unterlegscheibe M5 22420-216 Sechskantflachkopfschraube M5 x 16 mm 22420-217 Hebel 22420-218 Unterlegscheibe M8 22420-219 Paßschraube...
- Seite 16 Safety instructions Never remove safety guards during operation. Remove adjusting keys and wrenches before operating. Keep work area clean. Never hold the work piece in your hands while cutting. Secure work piece with clamps or a vise. Do not wear loose clothing or jewelry and contain long hair because it can be caught in moving parts.
- Seite 17 Feed work piece against the direction of rotation of the blade. Specified conditions of use The ALFRA RotaDry Drycutter 355 is destined to cut profiles and pipes made out of steel, stainless steele, iron, copper, brass, aluminium, plastics and compounds without cooling.
- Seite 18 Description 1 – Machine data label 2 – Chain for transport 3 – Quick clamping vise. 4 – Protection cover 5 – Saw handle with locking switch 6 – Carring handle (with hinged transport chain) 7 – Protection plate 8 – Security switch ON / OFF 9 –...
- Seite 19 Sawing The ALFRA RotaDry Drycutter is able to saw at an angle from 45 ° to 90° . • At 90° : place the work piece between the vise jaws and tighten the vise. Make sure that the workpiece is clamped tightly.
- Seite 20 For example ALFRA BIO 2000 (prod.-no. 21010), ALFRA 3000 (prod. no. 21030) The chip box holds approx. 80 % of the chips. To clean the work surface, you can use the ALFRA Magnetic Chip Remover, prod.-no. 18654. Changing saw blades 1.
- Seite 21 Both carbon brushes need to be replaced at the same time. Only an authorized technician may change the carbon brushes. Only use original ALFRA carbon brushes. Transport Hinge the chain (2) and carry the saw with the carrying handle (5).
- Seite 22 TCT saw blades Blade dimensions No. of teeth Prod.-No. 72 T 32104 ∅ 355 x 2.6 x 25.4 mm 80 T 32103 ∅ 355 x 2.6 x 25.4 mm 90 T 32102 ∅ 355 x 2.6 x 25.4 mm 90 T coated 32105 ∅...
- Seite 23 ALFRA Alfred Raith GmbH 2. Industriestraße 10 68766 Hockenheim hereby declare that in the design and construction of the machine ALFRA RotaDry Drycutter 355 to which this declaration applies, the following guidelines and standards have been applied: Guideline 2006/42/EC Guideline 2004/108/EC...
- Seite 25 Pos. Prod. no. Description Qty. 22420-001 Safety cover 22420-002 Tooth washer 22420-003 Hexagon flat head screw M6 x 85 mm 22420-004 Spring 22420-005 Shoulder screw M4 x 8 mm 22420-006 Lever 22420-007 Shim ring 22420-008 Small blade guard 22420-009 Lever 22420-010 Spacer 22420-011...
- Seite 26 22420-057 Brush holder 22420-058 Brush 22420-059 Brush cap 22420-060 Shoulder screw 1/4" x 5/8" 22420-061 Jumper wire 22420-062 Sleeving 22420-063 Chain hook 22420-064 Field assembly 22420-065 Hexagon flat head screw M5 x 70 mm 22420-066 Baffle 22420-067 Ball bearing 22420-068 Armature 22420-069 Ball bearing...
- Seite 27 22420-115 Hexagon flat head screw M10 45 mm 22420-117 Flat washer M10 22420-118 Scale 22420-119 Rivet 22420-120 Sealing ring 22420-121 Hexagon nut M10 22420-122 Adjusting bushing 22420-123 Flat washer 22420-124 Spring 22420-125 Flat washer 22420-127 Hexagon flat head screw M5 x 16 mm 22420-128 Flat washer M5 22420-129...
- Seite 28 22420-214 Shim 22420-215 Flat washer M5 22420-216 Hexagon flat head screw M5 x 16 mm 22420-217 Lever 22420-218 Flat washer M8 22420-219 Shoulder screw Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
