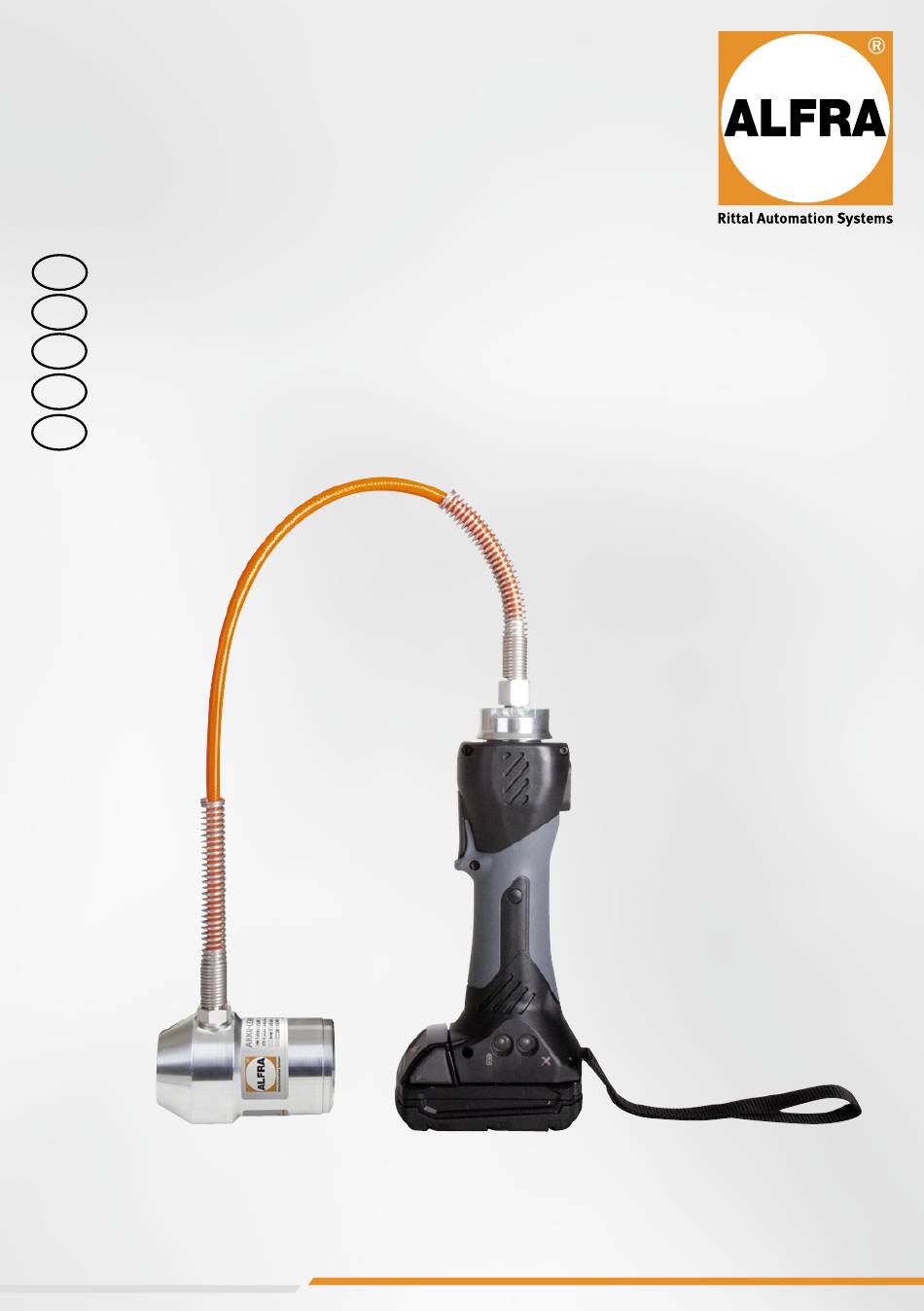

ALFRA AKKU-COMPACT FLEX
ELEKTROHYDRAULISCHE HANDSTANZE
DE
HAND-OPERATED ELECTRO-HYDRAULIC PUNCH DRIVER
EN
POINÇONNEUSE ÉLECTROHYDRAULIQUE MANUELLE
FR
PUNZONADORA ELECTRO-HIDRÁULICA MANUAL
ES
PUNZONATRICE ELETTROIDRAULICA A MANO
IT
BEDIENUNGSANLEITUNG
OPERATION MANUAL | MODE D'EMPLOI | MANUAL DE INSTRUCCIONES | MANUALE DI ISTRUZIONI
®
ALFRA Akku-Compact Flex
#02082
®
Werbung
Verwandte Anleitungen für ALFRA AKKU-COMPACT FLEX
Inhaltszusammenfassung für ALFRA AKKU-COMPACT FLEX
- Seite 1 ALFRA AKKU-COMPACT FLEX ® ELEKTROHYDRAULISCHE HANDSTANZE HAND-OPERATED ELECTRO-HYDRAULIC PUNCH DRIVER POINÇONNEUSE ÉLECTROHYDRAULIQUE MANUELLE PUNZONADORA ELECTRO-HIDRÁULICA MANUAL PUNZONATRICE ELETTROIDRAULICA A MANO ALFRA Akku-Compact Flex #02082 ® BEDIENUNGSANLEITUNG OPERATION MANUAL | MODE D‘EMPLOI | MANUAL DE INSTRUCCIONES | MANUALE DI ISTRUZIONI...
- Seite 2 INHALTSVERZEICHNIS ............3 - 10 Sicherheitshinweise ........................... 3 Bestimmungsgemäße Verwendung, Technische Daten ................4 Gerätebeschreibung ........................... 5 Stanzen von Blechen ..........................6 Besondere Funktionen ..........................7 Laden des Akkus ............................8 LED-Anzeige an Akku und Ladegerät, Reinigung und Pflege, Wartung und Inspektion ........9 Konformitätserklärung CE UKCA ........................
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Bitte lesen Sie diese Bedienung- sanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie zusammen mit der beigelegten Product Control Card auf, um bei Bedarf darin nachschlagen zu können.
- Seite 4 ALFRA-Handstanzen des Typs Akku-Compact Flex Handstanze sind für das Einbringen von Löchern in ® weiche bis mittelfeste Stahl-, Aluminium- und Edelstahlbleche vorgesehen. Die Akku-Compact Flex ® Handstanze ist nur zum Stanzen einzelner Bleche ausgelegt. Sie ist ausschließlich in trockener Umgebung und fern von ätzenden oder entzündlichen Stoffen zu verwenden.
- Seite 5 Überdruckventile begrenzen den maximalen Druck im Inneren und schützen die Stanze vor übermäßiger Belastung und Beschädigung. Die beste Stanzleistung erzielen Sie mit den passenden ALFRA-Werkzeugen. Eine Übersicht über unser Angebot an hochwertigen Rund- und Quadratlochern finden Sie am Ende dieser Bedienungsanleitung.
- Seite 6 STANZEN VON BLECHEN Stellen Sie das passende Werkzeug-Set aus Stempel, Matrize und Zugschraube zusammen. Für ein optimales Stanzergebnis empfehlen wir die Verwendung unserer hochwertigen ALFRA-Werkzeuge. Stanzen Sie jedes Blech einzeln! Es dürfen nicht mehrere Bleche auf einmal gestanzt werden! 1. Markieren Sie zunächst die exakte Lochposition.
- Seite 7 Es ist möglich, dass der automatische Rücklauf hier nicht funktioniert! Service-Intervall-Anzeige dank internem Speicher Dank eines internen Speichers werden Sie rechtzeitig an die regelmäßige Wartung Ihrer Akku-Compact Flex ® Handstanze erinnert. Der nicht-flüchtige Speicher registriert die Anzahl der Arbeitsgänge. Nach 10.000 Stanzvorgängen zeigt Ihnen die LED-Anzeige am Gerätefuß...
- Seite 8 Laden Sie den Akku nie in der Nähe von leicht entzündlichen Stoffen, Gasen oder in einer explosiven Umgebung auf! Verwenden Sie nur Original-ALFRA-Akkus! Bei unpassenden Akkus drohen Verpolung oder Entzündung! Verletzungsgefahr! Versuchen Sie nie, den Akku gewaltsam zu öffnen! Es könnte Flüssigkeit aus dem Akku auslaufen und schwere Hautreizungen und Verbrennungen verursachen! Bei Kontakt mit Haut oder Augen sofort mit sauberem Wasser gründlich ausspülen und einen Arzt aufsuchen!
- Seite 9 • Prüfen Sie den Ladestand des Akkus regelmäßig. Laden Sie den Akku nach, wenn die Kapazität zu niedrig ist. • Lagern und verwenden Sie Ihre Handstanze stets in einer trockenen Umgebung. WARTUNG UND INSPEKTION Um eine sichere Nutzung zu gewährleisten, sollte die Akku-Compact Flex Handstanze nach 10.000 ®...
- Seite 10 KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die elektrohydraulische Handstanze Akku-Compact Flex Handstanze ® folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2014/35/EU Elektromagnetische Verträglichkeit (EMV): 2014/30/EU RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: EN ISO 12100 Teil 1+2...
- Seite 11 Dear customer, Thank you for purchasing an ALFRA product. Please read these operation instructions closely before using your device for the first time and keep them along with the enclosed Product Control Card for later reference. SAFETY INSTRUCTIONS Danger can occur when working with this punch driver due to improper handling and/or poor maintenance, which may damage the device and cause severe physical injuries.
- Seite 12 SPECIFIED CONDITIONS OF USE ALFRA hand-operated punch drivers of the type Akku-Compact Flex Punch Driver are intended to be used ® for punching holes of different shapes in soft to medium-strength steel, aluminium and stainless steel sheets. The Akku-Compact Flex Punch Driver is designed for punching only single metal sheets and it must ®...
- Seite 13 Perfect punching results will be achieved using the suitable ALFRA tools. An overview of our range of quality round and square punches can be found at the end of this operating manual.
- Seite 14 Gather together the appropriate tool set comprising a punch, punching die and tension bolt. We recommend the use of high-quality ALFRA tools to achieve perfect punching results. Do not punch more than one metal sheet at a time! Punching several layers of material in one punching process is not permitted! 1.
- Seite 15 It is possible that the automatic return feature does not work properly! Service interval indicator thanks to integrated memory The LED on the device base reminds you in time of the regular maintenance of your Akku-Compact Flex ® Punch Driver thanks to an integrated memory. The non-volatile memory records the number of punching cycles.
- Seite 16 CHARGING THE BATTERY The Akku-Compact Flex Punch Driver is operated with a lithium-ion battery. The ALFRA rechargeable battery ® is characterized by its low weight and excellent performance. Moreover, it has no memory effect. So that you can continue your work as soon as possible, the handheld punch driver is delivered together with a quick charging unit.
- Seite 17 Should you need a replacement device during this time, please contact the ALFRA customer service. Unauthorized repairs or modification to the punch driver are not permitted!
- Seite 18 DECLARATION OF CONFORMITY Alfra GmbH 2. Industriestr. 10 68766 Hockenheim/Germany hereby declare that the electro-hydraulic handheld punch driver Akku-Compact Flex Punch Driver ® complies with the following directives: Machinery Directive: 2006/42/EC Low Voltage Directive: 2014/35/EU Electro-magnetic compatibility (EMC): 2014/30/EU RoHs Directive: 2011/65/EU...
- Seite 19 Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre poinçonneuse et gardez la avec la carte de produit jointe (Product Control Card) pour vous y référer ultérieurement.
- Seite 20 UTILISATION CONFORME À L’USAGE PRÉVU Les poinçonneuses manuelles ALFRA du type Akku-Compact Flex Poinçonneuse sont destinées au ® poinçonnage de trous de différentes formes dans des tôles souples à moyennement fermes en acier, en aluminium et en inox. La poinçonneuse Akku-Compact FlexTM Poinçonneuse est conçue pour poinçonner des tôles individuelles et doit être utilisée dans en environnement sec à...
- Seite 21 à l’intérieur de l’appareil et protègent la poinçonneuse de dommages et d’une surcharge. La performance idéale est obtenue avec l’aide des outils ALFRA appropriés. Vous trouvez un aperçu de notre offre en poinçons ronds et carrés de haute qualité à la fin du présent manuel d’utilisation.
- Seite 22 Rassemblez les outils appropriés ; le poinçon, la matrice et la vis de traction. Nous vous recommandons l’utilisation de nos outils ALFRA de grande qualité pour obtenir des résultats parfaits. Ne poinçonnez plus d'une seule tôle! Il n'est pas permis de poinçonner plusieurs tôles en même temps ! 1.
- Seite 23 Il est possible que le retour automatique ne fonctionne pas correctement ! Indication du service d'entretien grâce au mémoire intégré Vous ne manquez jamais la maintenance prochaine de votre poinçonneuse Akku-Compact Flex ® Poinçonneuse grâce à un mémoire intégré. Ce mémoire non-volatile enregistre le nombre d'opérations.
- Seite 24 Poinçonneuse fonctionne sur une batterie Lithium-ion. ® La batterie d'origine ALFRA se caractérise par son poids faible et sa puissance élevée. De plus, elle ne souffre pas d'effet mémoire. La poinçonneuse est livrée avec un chargeur rapide qui vous permet de continuer votre travail le plus vite possible.
- Seite 25 Poinçonneuse doit être maintenue et ® vérifiée par ALFRA ou un distributeur autorisé après 10.000 d’opérations et au moins une fois par an. Si vous avez besoin d’un appareil de rechange pendant ce temps, veuillez contacter le service de clients.
- Seite 26 Nous, soussignés Alfra GmbH 2. Industriestr. 10 68766 Hockenheim déclarons par la présente que la poinçonneuse électrohydraulique manuelle Akku-Compact Flex Poinçonneuse ® est conforme aux directives suivantes: Directive sur les machines : 2006/42/CE Directive « Basse tension » : 2014/35/EU Compatibilité...
- Seite 27 Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Por favor, lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas, con la "Product Control Card" adjunta, para consultas futuras.
- Seite 28 USO CONFORME AL EMPLEO PREVISTO Las punzonadoras manuales ALFRA del tipo Akku-Compact Flex ® están diseñadas para agujerear chapas de acero, aluminio y acero inoxidable de resistencia baja hasta media. La punzonadora manual Akku-Compact Flex sirve solamente para punzonar chapas individuales. Deben utilizarse únicamente ®...
- Seite 29 (I). Está equipada con indicador de nivel de carga (J).Las válvulas de alivio electrónicas y mecánicas limitan la presión máxima en el interior y protegen la punzonadora contra cargas excesivas y daños. Para resultados de punzonado óptimos, recomendamos utilizar nuestras herramientas ALFRA de alta calidad. A) Pistón B) Cilindro C) Manguerahidráulica flexible...
- Seite 30 Elaborar el juego de herramientas adecuado con punzón, estampa y tornillo extractor. Para resultados de perforación óptimos, recomendamos utilizar nuestras herramientas ALFRA de alta calidad. ¡Punzone las chapas una a una! ¡No se pueden punzonar varias chapas a la vez! 1.
- Seite 31 FUNCIONES ESPECIALES Las punzonadoras electro-hidráulicas manuales ALFRA están equipadas con una variedad de características útiles que simplifican su trabajo considerablemente. Entre las ventajas particulares de nuestra Akku-Compact Flex se encuentran: ® Retroceso automático gracias a un sensor de presión Gracias a una función de retroceso automático, el pistón vuelve automáticamente a su posición inicial.
- Seite 32 Nuestra batería original ALFRA se caracteriza por su bajo peso y alto rendimiento. Además, no tiene efecto "memory". Para que usted pueda continuar su trabajo lo más pronto posible, la punzonadora se entrega junto con un cargador rápido.
- Seite 33 • Compruebe el estado de la batería con regularidad. Recárguela cuando su capacidad es demasiada baja. Para garantizar un uso seguro, después de 10.000 punzonados pero al menos una vez al año, debe realizarse el mantenimiento y la inspección de la Akku-Compact Flex en nuestros talleres. Si usted necesita ®...
- Seite 34 DECLARACIÓN DE CONFORMIDAD Por la presente, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim Alemania declara que la punzonadora electro-hidráulica manual Akku-Compact Flex ® cumple las siguientes directivas: Norma para máquinas: 2006/42/CE Directiva para baja tensión: 2014/35/EU Compatibilidad magnética (CEM): 2014/30/EU...
- Seite 35 Gentile cliente, grazie per aver scelto un prodotto ALFRA. Si prega di leggere queste istruzioni per l'uso attentamente prima di utilizzare il nuovo dispositivo per la prima volta e conservarle insieme alla scheda di controllo del prodotto allegata in modo da poterla consultare laddove necessario.
- Seite 36 ® sono attrezzi per la realizzazione di fori per lamiere di acciaio, alluminio e acciaio inossidabile da tenue a media resistenza. La Akku-Compact Flex ® punzonatrice a mano è progettata esclusivamente per la punzonatura di singoli fogli. L’utilizzo è consentito solo in un ambiente asciutto e lontano da sostanze corrosive o infiammabili.
- Seite 37 Si possono ottenere le migliori prestazioni di punzonatura con gli strumenti ALFRA adatti. Alla fine di queste istruzioni per l'uso troverete una panoramica della nostra gamma di punzoni tondi e quadrati di alta qualità.
- Seite 38 Metta insieme il giusto set di strumenti composto da punzone, matrice e vite di trazione. Per un risultato di punzonatura ottimale, raccomandiamo l'uso dei nostri strumenti ALFRA di alta qualità. Punzonare ogni foglio singolarmente! Non è consentito perforare più fogli contemporaneamente! 1.
- Seite 39 È possibile che il riavvolgimento automatico non funzioni qui! Visualizzazione dell'intervallo di manutenzione grazie alla memoria interna Grazie a una memoria interna, si riceve un avviso di manutenzione regolarmente sul Akku-Compact Flex ® La memoria permanente registra il numero di operazioni. Dopo 10.000 operazioni di punzonatura, il display a LED sulla base del dispositivo mostra che è...
- Seite 40 Non caricare mai la batteria vicino a sostanze infiammabili, gas o in un ambiente esplosivo! Non caricare mai la batteria vicino a sostanze infiammabili, gas o in un ambiente esplosivo! Utilizzare solo batterie originali ALFRA! Se le batterie non sono idonee, si potrebbe verificare l'inversione di polarità o l'accensione!
- Seite 41 INDICATORE LED SU BATTERIA E CARICABATTERIE LED 1 LED 2 Caricatore Batteria Li-Ion LED 1 e LED 2 nel caricatore LED rosso In carica La batteria è completamente carica e pronta per l'uso LED verde Rimuovere la batteria La batteria è difettosa Contattare l'assistenza clienti rosso/verde LED rosso...
- Seite 42 DICHIARAZIONE DI CONFORMITÀ Con la presente dichiara la Alfra GmbH 2. Industriestr. 10 68766 Hockenheim che la punzonatrice a mano Akku-Compact Flex rispetta le seguenti linee guida: ® Direttiva macchine: 2006/42/EG Direttiva bassa tensione: 2014/35/EU Compatibilità elettromagnetica (EMC): 2014/30/EU Direttiva RoHs: 2011/65/EU...
- Seite 48 Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
