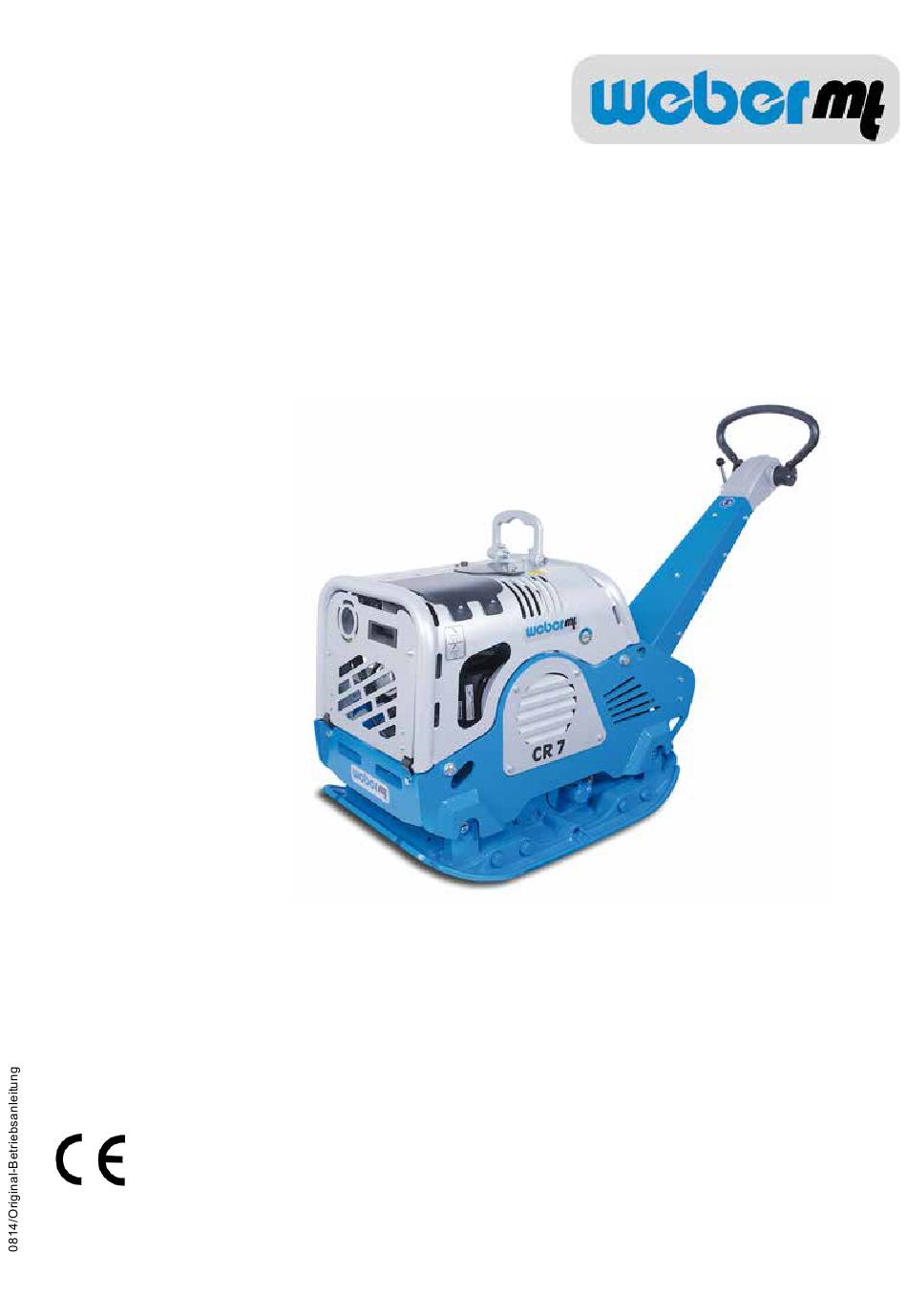

- Seite 1 Bedienungs- und Wartungsanleitung CR 7 HD Honda GX 390 Artikelnr. 000116630 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CR 7 HD...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CR 7 HD... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten HONDA-Benzinmotor sowie eine ET-Liste des Motors erhalten Sie unter www.honda-engines-eu.com... -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CR 7 HD ist ausschliesslich für die Verdichtung von - Sand, - Kies,... -
Seite 6: Betrieb
Der Einsatz von Atemschutz bei diesem benzinbetriebenen Verdichtungsgerät ist ohne weitere Nach- weise und Massnahmen in der Regel nicht zulässig! - da sich Co bei wiederholten Einsätzen im Blut sammelt - die Co-Filter nur eine sehr kurze Standzeit haben CR 7 HD... - Seite 7 Einzelteile oder Baugruppen ausgehen kann. Es ist nicht gestattet sich unter schwebende Lasten aufzuhalten oder zu arbeiten. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. CR 7 HD...
- Seite 8 Entsorgung Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme gekennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CR 7 HD...
-
Seite 9: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht CR 7 HD 1 Motor 2 Fahrhebel 3 Handführungsstange 4 Kranöse 5 Bodenplatte 6 Schutzrahmen 7 Schwingungserreger 8 Gashebel 9 Anbauplatten 10Gehörschutz (Aufkleber) CR 7 HD... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CR 7 HD wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Honda-Benzinmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Honda-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. -
Seite 11: Technische Daten
Technische Daten CR 7 HD Gewicht Betriebsgewicht CECE in kg/mit Anbauplatten 430/482 Abmessung 1710 Länge über alles (in mm) 640/790 Breite mit Anbauplatten (in mm) 1160 Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (Auflage in mm) 450x640/450x790 Druckfläche (in mm) Antrieb Honda Motorhersteller GX 390... - Seite 12 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CR 7 HD...
-
Seite 13: Tätigkeiten Vor Arbeitsbeginn
Korrekter Ölstand zwischen min. und max. Markierung. Bei Erreichen der min.-Markierung ist der Betrieb des Motors sofort einzustellen und der Ölstand bis minmax zur max.-Markierung aufzufüllen. Gefahr von Motor- schäden bei Unterschreitung des Mindestölstandes bei ungünstigen Einsatzbedingungen. CR 7 HD... - Seite 14 Die Schrauben (1) der Anbauplatten sind mit einem Drehmoment von 425 Nm zu befestigen. Schutzmatte montieren Schutzmatte mit Halter, Schrauben, Federringen und Mutter an der Bodenplatte vorne und hinten befestigen. Darauf achten, daß die Schutzmatte unter der Bodenplatte anliegt. CR 7 HD...
-
Seite 15: Starten
(öffnen). Gashebel in Vollgasstellung bringen. Handgriff (1) des Reversierstarters langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig, mit beiden Händen, vollständig durchziehen. Motor einige Minuten warmlaufen lassen. CR 7 HD... -
Seite 16: Verdichten
Kurzschlussknopf in Stellung "0" - OFF - drehen. Kraftstoffhahn (1) schliessen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Maßnahmen abzusichern. CR 7 HD... -
Seite 17: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zustand und festen Sitz überprüfen. CR 7 HD... -
Seite 18: Wartungsarbeiten
Schmieröle und Kraftstoffe können bei Hautkontakt Haut- krebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Luftfiltereinsatz aus dem Luftfiltergehäuse entnehmen. Luftfiltereinsatz gem. Vorschrift des Motorenherstellers reinigen, bei Beschädigung oder extremer Verschmutzung austauschen. Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. CR 7 HD... - Seite 19 Auffanggefäss so gross wählen, dass kein Öl ins Erdreich gelangen kann. Aufgefangenes Altöl umweltgerecht ent sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putz- lappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (1) entfernen. Keilriemen (1) auf Risse, ausgebrochene Flanken sowie Verschleiss prüfen. Bei zu grossem Verschleiss - Keilriemen gem. Reparaturanleitung austauschen. CR 7 HD...
-
Seite 20: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CR 7 HD Qualität Motor Motoröl SAE 10 W 40 1,1 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Kraftstofftank... -
Seite 21: Massnahmen Bei Längerer Lagerung (Länger Als 1 Monat)
Einfüllstutzen aufffüllen Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Massnahmen mit dem Weber MT-Service abzusprechen. CR 7 HD... - Seite 22 CR 7 HD...
- Seite 23 278 01 Kralupy nad Vitavou E-Mail info@webermt.cz WEBER MT Telefon + 1(207) - 947 - 4990 USA und 4717 Broadmoor Ave. SE. Suite B Telefax + 1(207) - 947 – 5452 Kanada Grand Rapids, MI 49512 E-Mail sales@webermt.us service@webermt.us CR 7 HD...
-
Seite 24: Kontaktadressen
> Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CR 7 HD...
