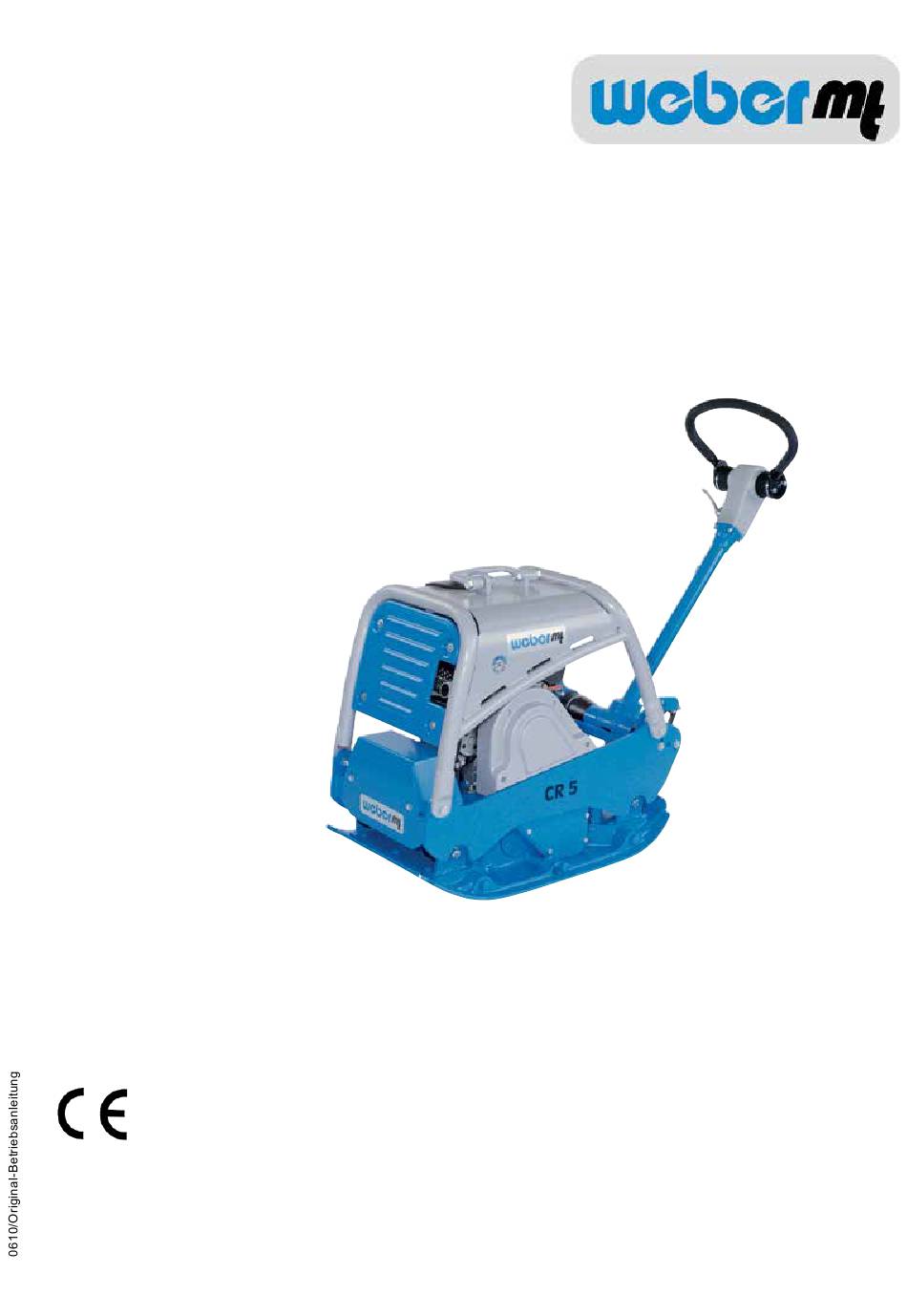

- Seite 1 Bedienungs- und Wartungsanleitung CR 5 E Hatz 1 B 30 0116252-00 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CR 5 E...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Ausser Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CR 5 E... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Hatz-Dieselmotor sowie eine ET-Liste des Motors erhalten Sie unter www.hatz-diesel.com... -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CR 5 E ist ausschliesslich für die Verdichtung von - Sand, - Kies,... -
Seite 6: Betrieb
Besondere Vorsicht ist geboten wenn der Motor in der Nähe von Menschen und Nutztieren be- trieben wird. Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber MT Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach den Regeln der Technik in regelmässigen Abständen zu prüfen bzw. - Seite 7 Entsorgung Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme gekennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CR 5 E...
-
Seite 8: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht CR 5 E 1 Motor 2 Fahrhebel 3 Handführungsstange 4 Kranöse 5 Bodenplatte 6 Schutzrahmen 7 Schwingungserreger 8 Gashebel 9 Anbauplatten 10Betriebsstundenzähler 11Zündschloss 12Gehörschutz (Aufkleber) CR 5 E... -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CR 5 E wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Hatz-Dieselmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Hatz-Dieselmotor wird über die Elektrostartvorrichtung gestartet. -
Seite 10: Technische Daten
Technische Daten CR 5 E Gewicht Betriebsgewicht CECE in kg (Grundgerät) Abmessung 1520 Länge über alles (in mm) 550/700 Breite über alles/mit Anbauplatten (in mm) 1070 Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (Auflage in mm) 250x550/700(m.AP) Druckfläche (in mm) Antrieb Hatz Motorhersteller 1 B 30... - Seite 11 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CR 5 E...
-
Seite 12: Tätigkeiten Vor Arbeitsbeginn
Kraftstoffvorrat prüfen Abdeckung (1) öffnen, Tankdeckel (2) aufschliessen und entfernen, Füllstand prüfen, ggfs. mit sauberem Dieselkraftstoff bis Unterkante des Einfüllstutzens auffüllen. Bei Arbeiten an der Kraftstoffanlage geeignete Lösch- mittel bereit halten. Feuer, offenes Licht und Rauchen verboten! CR 5 E... -
Seite 13: Starten
Startvorgang wiederholen. Ist der Motor nach zwei Startvorgängen nicht angesprungen, Ursache gemäss Störungstabelle suchen. Sollte der Zündschlüssel nicht selbstständig in Pos. 1 zurückfedern - Maschine sofort ausser Betrieb setzen - Gefahr von Anlasserschäden durch Mitlaufen des Anlassers während des Betriebes - CR 5 E... -
Seite 14: Verdichten
Zündschlüssel bis zur senkrechten Stellung gegen den Uhrzeigersinn drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Massnahmen abzusichern. CR 5 E... -
Seite 15: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zustand und festen Sitz überprüfen. CR 5 E... -
Seite 16: Wartungsarbeiten
Verbrühungsgefahr durch heisses Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! Motoröl nur im betriebswarmen Zustand ablassen. Ölfilter (1) aus dem Motorgehäuse ziehen. Ölfilter (1) mit Druckluft von innen nach aussen ausblasen. Dichtringe (2) auf beiden Seiten des Ölfilters leicht einölen. Dichtringe (2) auf Beschädigung und festen Sitz prüfen, bei Beschädigung Ölfilter austauschen. Ölfilter bis zum Anschlag in das Kurbelgehäuse eindrücken. Vor dem Festziehen der Schrauben darauf achten, dass die Spannfedern mit beiden Enden "1" am Ölfilter anliegen. CR 5 E... - Seite 17 Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (1) abschrauben. Luftfiltereinsatz (1) aus dem Luftfiltergehäuse entnehmen. Luftfiltereinsatz gem. Vorschrift des Motorenherstellers reinigen, bei Beschädigung oder extremer Verschmutzung austauschen. Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. CR 5 E...
- Seite 18 Aufgefangenes Altöl umweltge- recht ent sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putzlappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (1) entfernen. Keilriemen (1) auf Risse, ausgebrochene Flanken sowie Verschleiss prüfen. Bei zu grossem Verschleiss - Keilriemen gem. Reparaturanleitung austauschen. CR 5 E...
-
Seite 19: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CR 5 E Qualität Motor Motoröl SAE 10 W 40 1,1 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Diesel... -
Seite 20: Massnahmen Bei Längerer Lagerung (Länger Als 1 Monat)
Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor - Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Massnahmen mit dem Weber MT-Service abzusprechen. CR 5 E... -
Seite 21: Starterbatterie Mit Dauerladegerät In Der Maschine Laden
Batterieladegerät an das Stromnetz anschliessen. Für den Einsatz des Batterieladegerätes ist die Be- dienungsanleitung des Geräteherstellers zu beach- ten. Die Bedienungsanleitung des Ladegerätes liegt jeder Lieferung des Batterieladegerätes bei. Das Bat- terieladegerätBA 200 ist unter Best-Nr. 021000603 erhältlich. CR 5 E... - Seite 22 CR 5 E...
-
Seite 23: Kontaktadressen
278 01 Kralupy nad Vitavou E-Mail info@webermt.cz WEBER MT Telefon + 1(207) - 947 - 4990 USA und 4717 Broadmoor Ave. SE. Suite B Telefax + 1(207) - 947 – 5452 Kanada Grand Rapids, MI 49512 E-Mail sales@webermt.us service@webermt.us CR 5 E... - Seite 24 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CR 5 E...
