RWA - Zentrale RWZ 4d

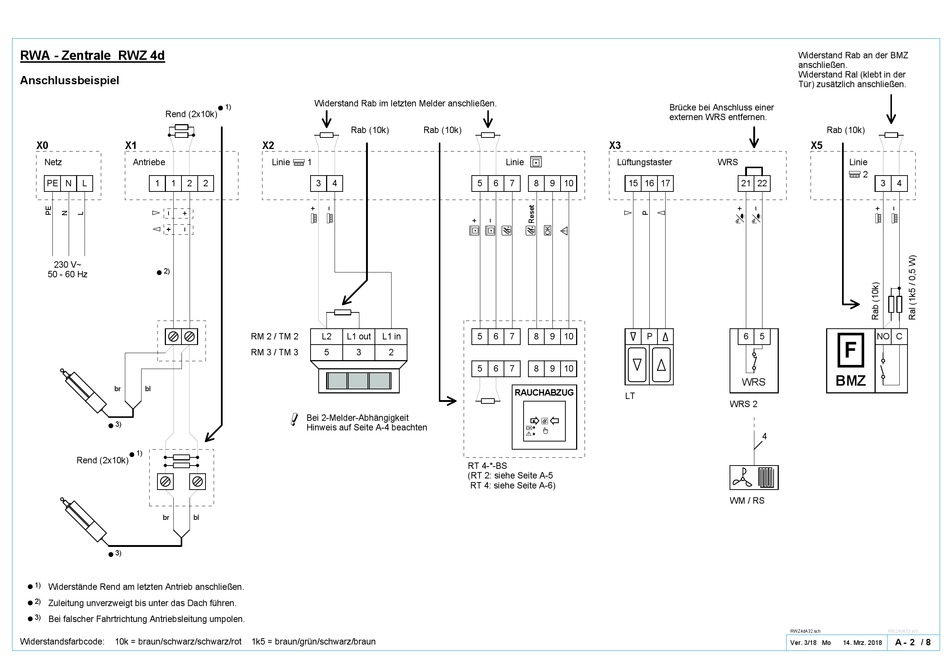

Anschlussbeispiel
Rend (2x10k)
X0
X1
Netz
Antriebe
PE
N
L
1
1
2
230 V~
2)
j
50 - 60 Hz
br
bl
3)
j
1)
j
Rend (2x10k)
br
bl
3)
j
1)
j
Widerstände Rend am letzten Antrieb anschließen.
2)
j
Zuleitung unverzweigt bis unter das Dach führen.
3)
j
Bei falscher Fahrtrichtung Antriebsleitung umpolen.
Widerstandsfarbcode:
10k = braun/schwarz/schwarz/rot
Widerstand Rab im letzten Melder anschließen.
1)
j
Rab (10k)
X2
T
Linie
1
2
3
4
RM 2 / TM 2
L2
L1 out
L1 in
RM 3 / TM 3
5
3
!
Bei 2-Melder-Abhängigkeit
Hinweis auf Seite A-4 beachten
1k5 = braun/grün/schwarz/braun
Rab (10k)
t
Linie
5
6
7
8
9
10
5
6
7
8
9
10
2
5
6
7
8
9
10
RAUCHABZUG
] [
r
o
H
s
RT 4-*-BS
(RT 2: siehe Seite A-5
RT 4: siehe Seite A-6)
Brücke bei Anschluss einer
externen WRS entfernen.
X3
Lüftungstaster
WRS
15 16 17
21 22
P
6
5
WRS
LT
WRS 2
4
WM / RS
Widerstand Rab an der BMZ
anschließen.
Widerstand Ral (klebt in der
Tür) zusätzlich anschließen.
Rab (10k)
X5
Linie
T
2
3
4
NO C
F
BMZ
RWZ4dA32.sch
RWZ4dA33.sch
A -
2
/
8
Ver. 3/18 Mo
14. Mrz. 2018
