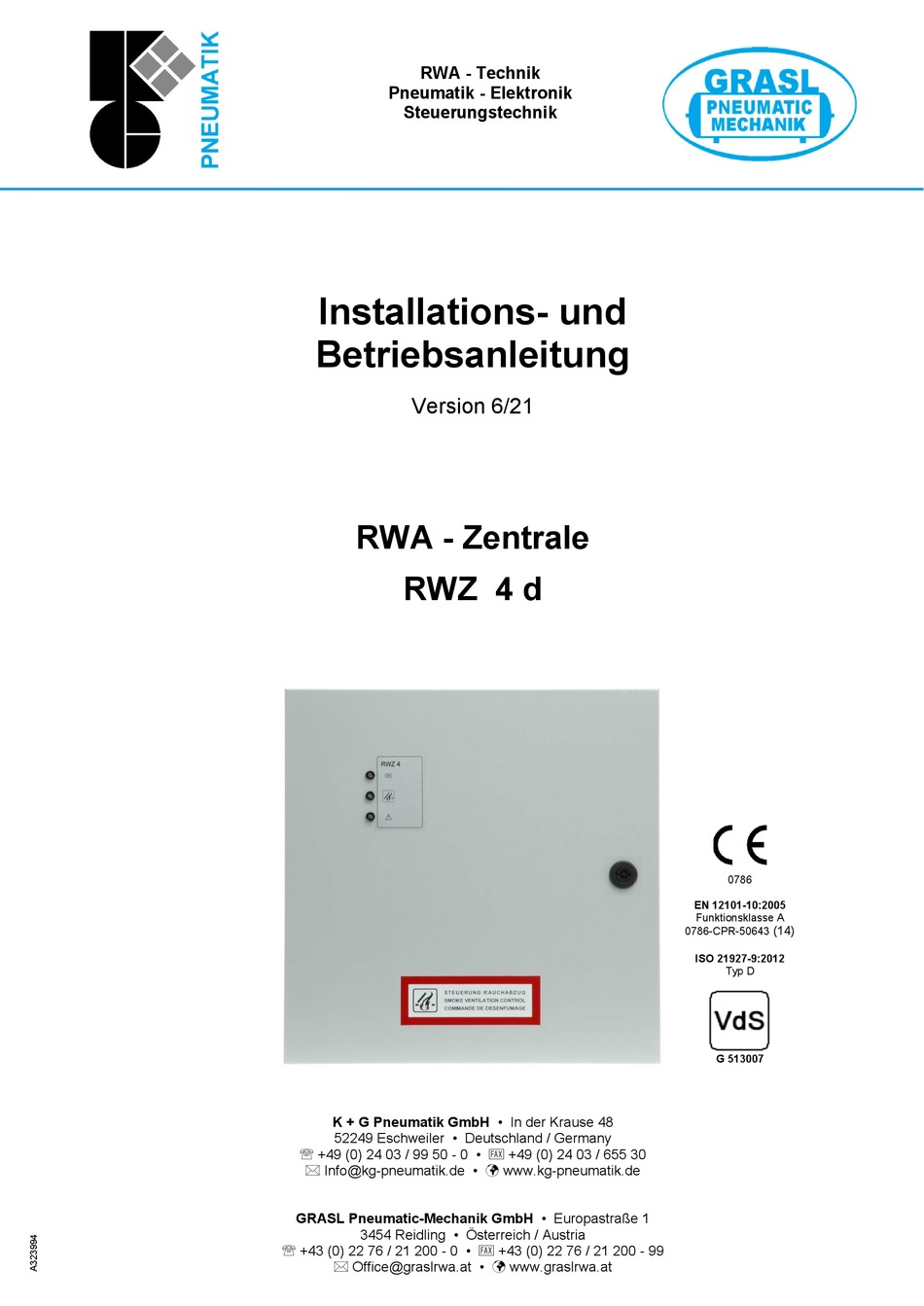

RWA - Technik
Pneumatik - Elektronik
Steuerungstechnik
Installations- und
Betriebsanleitung
Version 6/21
RWA - Zentrale
RWZ 4 d
0786
EN 12101-10:2005
Funktionsklasse A
(14)
0786-CPR-50643
ISO 21927-9:2012
Typ D
G 513007
K + G Pneumatik GmbH • In der Krause 48
52249 Eschweiler • Deutschland / Germany
. +49 (0) 24 03 / 99 50 - 0 • ; +49 (0) 24 03 / 655 30
_ Info@kg-pneumatik.de • # www.kg-pneumatik.de
GRASL Pneumatic-Mechanik GmbH • Europastraße 1
3454 Reidling • Österreich / Austria
. +43 (0) 22 76 / 21 200 - 0 • ; +43 (0) 22 76 / 21 200 - 99
_ Office@graslrwa.at • # www.graslrwa.at
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für K + G Pneumatik GRASL RWA-Zentrale RWZ 4 d
Inhaltszusammenfassung für K + G Pneumatik GRASL RWA-Zentrale RWZ 4 d
- Seite 1 ISO 21927-9:2012 Typ D G 513007 K + G Pneumatik GmbH • In der Krause 48 52249 Eschweiler • Deutschland / Germany . +49 (0) 24 03 / 99 50 - 0 • ; +49 (0) 24 03 / 655 30 _ Info@kg-pneumatik.de •...
-
Seite 2: Inhaltsverzeichnis
RWA - Zentrale RWZ 4 d Inhalt Seite Zentralenkonzept ............................... 3 1.1 Optionen / Zubehör ............................3 Inbetriebnahme / Außerbetriebnahme ......................3 2.1 Installation / Inbetriebnahme ........................3 2.2 Außerbetriebnahme ............................4 Funktionen und Bedienung ..........................4 ... -
Seite 3: Zentralenkonzept
RWA - Zentrale RWZ 4 d 1 Zentralenkonzept ● RWA-Zentrale mit Ausgang zum Anschluss von 24 V- Antrieben ● Zertifiziert nach DIN EN 12101-10 (Energieversorgung) und ISO 21927-9 (Steuerung) ● VdS Anerkennung gemäß der Richtlinien VdS 2581 und VdS 2593 ● Eine RWA-Gruppe, drei Meldelinien: −... -
Seite 4: Außerbetriebnahme
RWA - Zentrale RWZ 4 d ● Funktionseinstellung vornehmen (siehe 3.2). ● Netzspannung einschalten. Die Anzeigen und das Service-Display leuchten kurz auf. Anschließend flackert die Anzeige s für etwa 15 s (Kalibriervorgang). Sollte die Anzeige s dauerhaft leuchten, liegt eine Störung in einer Meldelinie vor (siehe 5). -
Seite 5: Anzeigen / Funktionen Der Meldetaster
RWA - Zentrale RWZ 4 d ● „Automatik aus“ DIP-Schalter S1-3: In Stellung ON sind folgende Automatikfunktionen deaktiviert: Auto-Zu, Lüftungsposition und Lüftungsdauer, die Wiederanlauffunktion z sowie Schließen bei Netzausfall oder aktiver Wind- und Regensteuerung. Antrie- be fahren im Lüftungsbetrieb nur, solange ein Taster a / z gedrückt wird. Die Stellungsanzeige ist deaktiviert. Werkseinstellung: OFF (Automatik aktiviert). -
Seite 6: Lüftungsfunktionen
RWA - Zentrale RWZ 4 d ● Brandmelderzentrale (BMZ): Bei Alarmmeldung durch die BMZ wird die Alarmfunktion ausgeführt. Das Zurücksetzen des Alarms erfolgt an der BMZ. i Weitere Alarmfunktionen („Störung = Alarm“, „Thermo-Alarm“, „2-Melder-Abhängigkeit“, „Auto-Zu“) siehe 3.2. 3.5 Lüftungsfunktionen i Ist die Funktion „Automatik aus“ aktiviert (siehe 3.2), sind Lüftungsposition, Lüftungsdauer und Wind- und Re- gensteuerung deaktiviert. -
Seite 7: Wiederanlauffunktion Z
RWA - Zentrale RWZ 4 d 3.6 Wiederanlauffunktion z ● Werden nicht alle Antriebe ordnungsgemäß eingefahren (z. B. Antrieb hat aufgrund einer Windböe abge- schaltet), kann durch kurzes Drücken des Lüftungstasters z die Wiederanlauffunktion aktiviert werden. Die Antriebe werden kurz ausgefahren und nachfolgend der Schließbefehl erneut ausgeführt. i Einstellung der Funktion „Automatik aus“... -
Seite 8: Fehlersuche / Störungsbeseitigung
RWA - Zentrale RWZ 4 d 5 Fehlersuche / Störungsbeseitigung 5.1 Allgemeine Hinweise Liegt eine Störung vor, wird dies durch Blitzen der Anzeige s in der Zentralentür und in Hauptbedienstellen an- gezeigt. Mit Hilfe des Service-Displays kann die Ursache eingegrenzt werden (siehe 5.2). ●... -
Seite 9: Technische Daten
RWA - Zentrale RWZ 4 d 6 Technische Daten 6.1 Ausführung RWZ 4-8d Artikelnummer 8100 4408 0000 Ausgangsstrom 8 A (24 V- / 192 W) Stromaufnahme 1,1 A / 230 V~ Abmessungen in mm (B x H x T) 400 x 400 x 125 Bleiakkumulatoren (VRLA-AGM), VdS anerkannt 2 x 7 Ah / 12 V Es dürfen ausschließlich mitgelieferte oder freigegebene Akkumulatoren verwendet werden. - Seite 10 RWA - Zentrale RWZ 4 d Antriebsausgang Nennspannung 24 V- (+6 V / -4 V) Betriebsart / Einschaltdauer S3 30 % Maximaler Kabelquerschnitt der Zuleitung 4 x 10 mm² (starr) Leitungsüberwachung (unverzweigte Sammelleitung) Drahtbruch, Kurzschluss Zulässige Leitungslänge von Zentrale bis Antrieb bei 1 V Spannungsabfall (einfache, nicht weit verzweigte An- ordnung).
- Seite 11 RWA - Zentrale RWZ 4d Systemplan (bitte örtliche Gegebenheiten / Komponenten berücksichtigen!) Anschlussbeispiel siehe Seite A-2, detaillierte Beispiele auf den Folgeseiten. Zuleitung unverzweigt bis unter das Dach führen. Seite A-4 Zulässige Leitungslänge siehe "Technische Daten". Bei Verwendung von 4 Adern (je 2 parallelgeschaltet) können größere 2x0,8 Längen erreicht werden.
- Seite 12 RWA - Zentrale RWZ 4d Widerstand Rab an der BMZ anschließen. Widerstand Ral (klebt in der Anschlussbeispiel Tür) zusätzlich anschließen. Widerstand Rab im letzten Melder anschließen. Brücke bei Anschluss einer Rend (2x10k) externen WRS entfernen. Rab (10k) Rab (10k) Rab (10k) Netz Antriebe Linie...
- Seite 13 RWA - Zentrale RWZ 4d 24 V- Antriebe 1. Antrieb Zuleitung unverzweigt bis unter das Dach führen (überwachte Sammelleitung). 2. Antrieb Rend (2x10k) Rend Widerstände Rend am letzten Antrieb anschließen. (2x10k) 3. Antrieb Antriebe dürfen nicht direkt angesteuert werden (z. B. mit externen Akkumulatoren bei Installation / Wartung), wenn sie bereits angeschlossen sind.
- Seite 14 RWA - Zentrale RWZ 4d Automatische Brandmelder, Brandmelderzentrale (BMZ), Externe Störung Automatische Brandmelder RM 2 / TM 2 (Klemmen L1 in, L1 out und L2) oder RM 3 / TM 3 (Klemmen 2, 3 und 5) Widerstand Rab im letzten Melder anschließen. Linie ..
- Seite 15 RWA - Zentrale RWZ 4d Meldetaster RT 2 (Meldetaster RT 4 siehe Seite A-6) Widerstand Rab im letzten Melder anschließen. Rab (10k) Rab (10k) Reset Linie Klemmen 2, 10 und 12 in der letzten Haupt- bedienstelle brücken. Klemmen 14 und 16 in der letzten Haupt- bedienstelle mit Stellungs-...
- Seite 16 RWA - Zentrale RWZ 4d Meldetaster RT 4 (Meldetaster RT 2 siehe Seite A-5) Widerstand Rab im letzten Melder anschließen. Rab (10k) Rab (10k) Reset Linie Reset RAUCHABZUG RAUCHABZUG RAUCHABZUG RAUCHABZUG Reset Reset Reset Reset RT 4-*-BS-LT-A-AA RT 4-*-BS RT 4-*-BS RT 4-* Leitungen werden parallel zu den Lüftungstastern (siehe Seite A-7) angeklemmt.
- Seite 17 RWA - Zentrale RWZ 4d Lüftungstaster, externe Wind- und Regensteuerung Lüftungstaster LT x-A LT x-A Externe Wind- und Regensteuerung Wind- und Regensteuerung WRS 2 Ausgangskontakt 1 Ausgangskontakt 2 Ausgangskontakt 3 Ausgangskontakt 4 Brücke bei Anschluss einer Für jede anzusteuernde Zentrale / externen Wind- und Regen- Steuerung einen separaten Kontakt steuerung entfernen.
- Seite 18 RWA - Zentrale RWZ 4d Netzspannung, Montage, Akkumulatoren Netzspannung: Montage: 360 mm 230 V~ / 50 - 60 Hz 360 mm Akkumulatoren: Akkumulatoren wie dargestellt in das Gehäuse einsetzen und anschließen. Hauptplatine RWZ 4 Akku 12 V Akku 12 V Akku Bei der In- oder Außerbetriebnahme die Betriebsanleitung beachten und bei RWZ4dA48.sch längerer Abschaltung der Netzversorgung die Akkumulatoren ausstecken!
