5. LISTE DE FONCTIONS

1. Voyants de signal d'entrée, INPUTS
2. Voyants de signal de sortie, OUTPUTS
3. Voyant de trafic de données, DATA
4. Voyant de mise sous tension, POWER
5. Borniers vissables de sortie de signal, OUT
6. Borniers vissables d'entrée de signal, IN
7. Connecteur RJ-45, ETHERNET
8. Borniers vissables pour télécommande numérique, REMOTE
9. Borniers vissables pour contrôle à distance via protocole TP-NET, RS-232
10. Borniers vissables pour contrôle continu par tension, GPI
11. Embase secteur
12. Porte-fusible
13. Interrupteur de mise sous tension

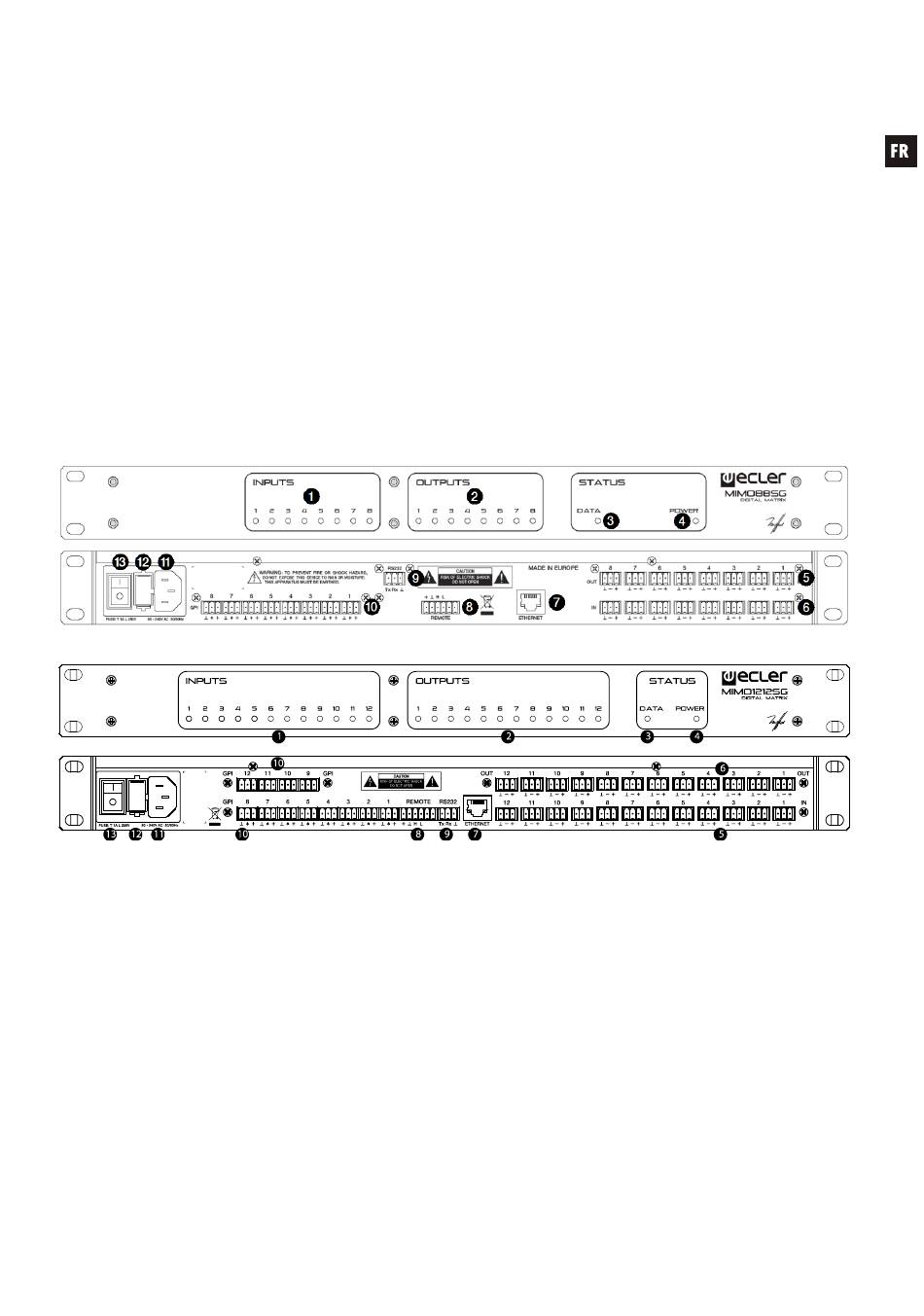

6. SCHEMAS DE FONCTIONNEMENT
MIMO88SG
MIMO1212SG
24
