Allgemeines: PowerPlex® Mini Modul

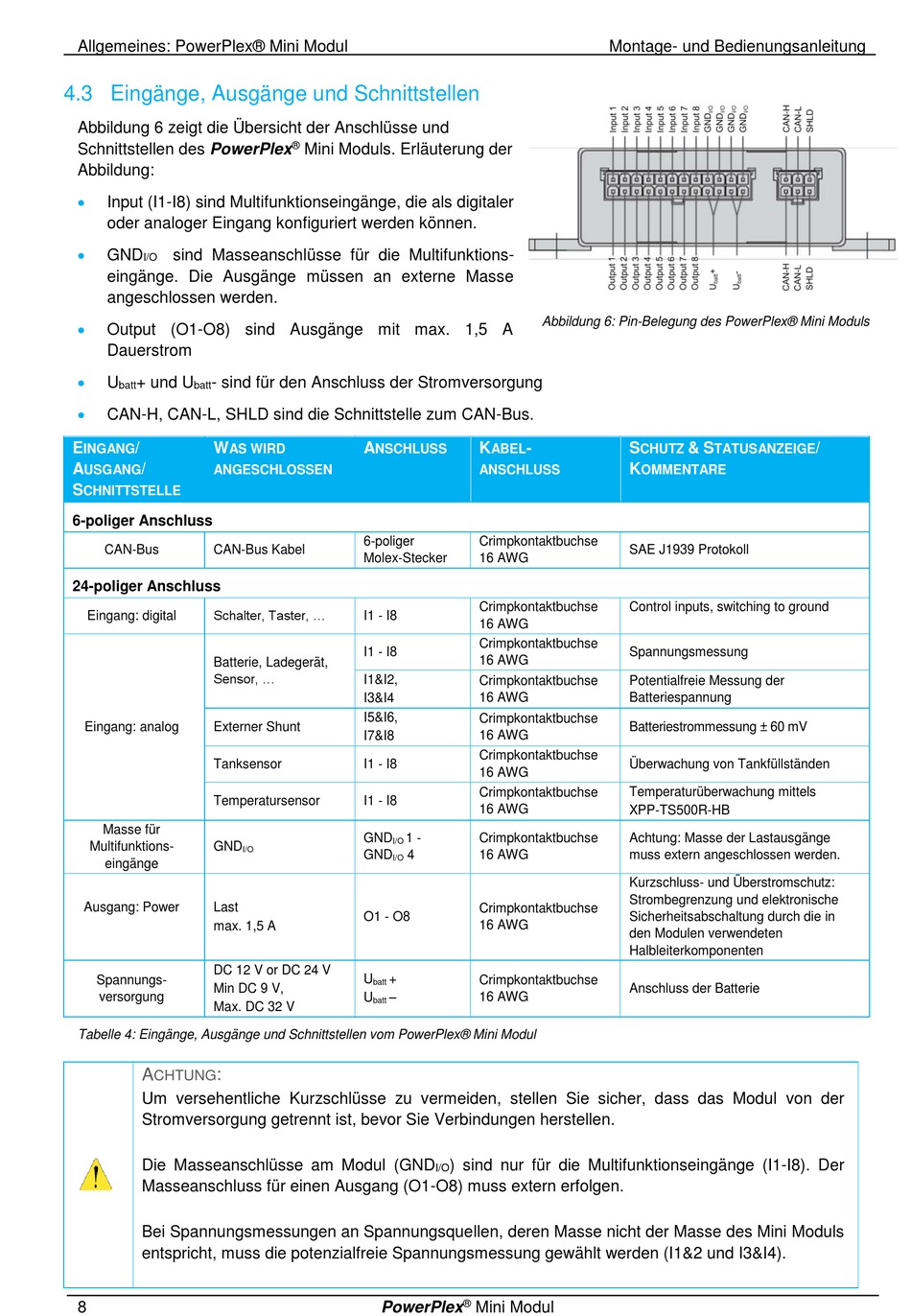

4.3 Eingänge, Ausgänge und Schnittstellen
Abbildung 6 zeigt die Übersicht der Anschlüsse und
Schnittstellen des PowerPlex
Abbildung:
Input (I1-I8) sind Multifunktionseingänge, die als digitaler
oder analoger Eingang konfiguriert werden können.
GND
sind Masseanschlüsse für die Multifunktions-
I/O
eingänge. Die Ausgänge müssen an externe Masse
angeschlossen werden.
Output (O1-O8) sind Ausgänge mit max. 1,5 A
Dauerstrom
U
+ und U
- sind für den Anschluss der Stromversorgung
batt
batt
CAN-H, CAN-L, SHLD sind die Schnittstelle zum CAN-Bus.
E
/
W
INGANG
AS WIRD
A
/
USGANG
ANGESCHLOSSEN
S
CHNITTSTELLE
6-poliger Anschluss
CAN-Bus
CAN-Bus Kabel
24-poliger Anschluss
Schalter, Taster, ...
Eingang: digital
Batterie, Ladegerät,
Sensor, ...
Eingang: analog
Externer Shunt
Tanksensor
Temperatursensor
Masse für
Multifunktions-
GND
eingänge
Ausgang: Power
Last
max. 1,5 A
DC 12 V or DC 24 V
Spannungs-
Min DC 9 V,
versorgung
Max. DC 32 V
Tabelle 4: Eingänge, Ausgänge und Schnittstellen vom PowerPlex® Mini Modul
A
:
CHTUNG
Um versehentliche Kurzschlüsse zu vermeiden, stellen Sie sicher, dass das Modul von der
Stromversorgung getrennt ist, bevor Sie Verbindungen herstellen.
Die Masseanschlüsse am Modul (GND
Masseanschluss für einen Ausgang (O1-O8) muss extern erfolgen.
Bei Spannungsmessungen an Spannungsquellen, deren Masse nicht der Masse des Mini Moduls
entspricht, muss die potenzialfreie Spannungsmessung gewählt werden (I1&2 und I3&I4).
8
®
Mini Moduls. Erläuterung der
A
NSCHLUSS
6-poliger
Molex-Stecker
I1 - I8
I1 - I8
I1&I2,
I3&I4
I5&I6,
I7&I8
I1 - I8
I1 - I8
GND
1 -
I/O
I/O
GND
4
I/O
O1 - O8
U
+
batt
‒
U
batt
PowerPlex
Abbildung 6: Pin-Belegung des PowerPlex® Mini Moduls
K
-
ABEL
ANSCHLUSS
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
Crimpkontaktbuchse
16 AWG
) sind nur für die Multifunktionseingänge (I1-I8). Der
I/O
®
Mini Modul
Montage- und Bedienungsanleitung
S
& S
CHUTZ
TATUSANZEIGE
K
OMMENTARE
SAE J1939 Protokoll
Control inputs, switching to ground
Spannungsmessung
Potentialfreie Messung der
Batteriespannung
Batteriestrommessung ± 60 mV
Überwachung von Tankfüllständen
Temperaturüberwachung mittels
XPP-TS500R-HB
Achtung: Masse der Lastausgänge
muss extern angeschlossen werden.
Kurzschluss- und Überstromschutz:
Strombegrenzung und elektronische
Sicherheitsabschaltung durch die in
den Modulen verwendeten
Halbleiterkomponenten
Anschluss der Batterie
/
