Systemhydraulik; System Für Bis Zu 18 Wohneinheiten (Beispiel) - Buderus Logalux FS27/3 E Installations-, Service- Und Wartungsanleitung

2.3

Systemhydraulik

2.3.1 System für bis zu 18 Wohneinheiten (Beispiel)
Die Frischwasser-Einzelstation [F] mit integriertem Modul und Bedie-
neinheit erwärmt das Trinkwasser, wenn es benötigt wird.
A

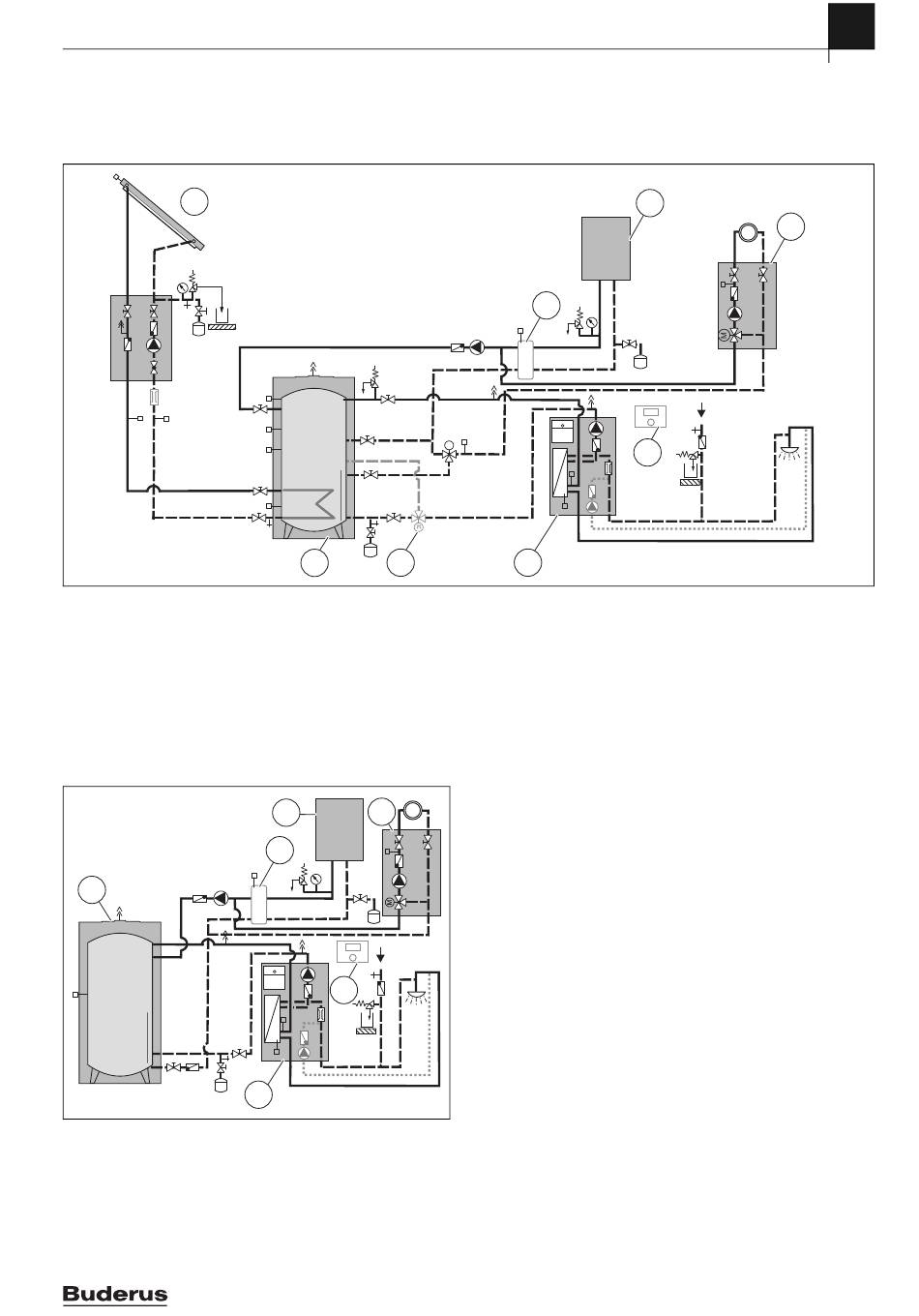

Bild 4 Anwendungsbeispiel für bis zu 18 Wohneinheiten, mit Solarteil
[A] Solaranlage
[B] Hydraulische Weiche (optional)
[C] Nachheizung
[D] Heizkreis
[E] Bedieneinheit (Zubehör, muss vorhanden sein)
[F] Frischwasserstation mit optionalem Zirkulationsstrang
[G] Rücklaufventil VS5 (Zubehör für temperatursensible Einspei-
sung)
[H] Pufferspeicher
L
Bild 5 Anlagenbeispiel ohne Solarteil
[L] Pufferspeicher
