4
Montage der Bauteile
4.5
Kaskaden verbinden
Ab 3 Stationen empfehlen wir den hydraulischen An-
schluss auf nach dem Tichelmann-Prinzip auszuführen.
Hierbei ist die Summe aller Widerstände (z. B. Rohrlei-
tungslängen mit gleichem Querschnitt) zwischen den
ersten und letzten Abzweigen gleich.
Die Verbindung zweier Stationen kann durch den Verrohrungssatz (Zu-
behör) oder bauseits erfolgen.

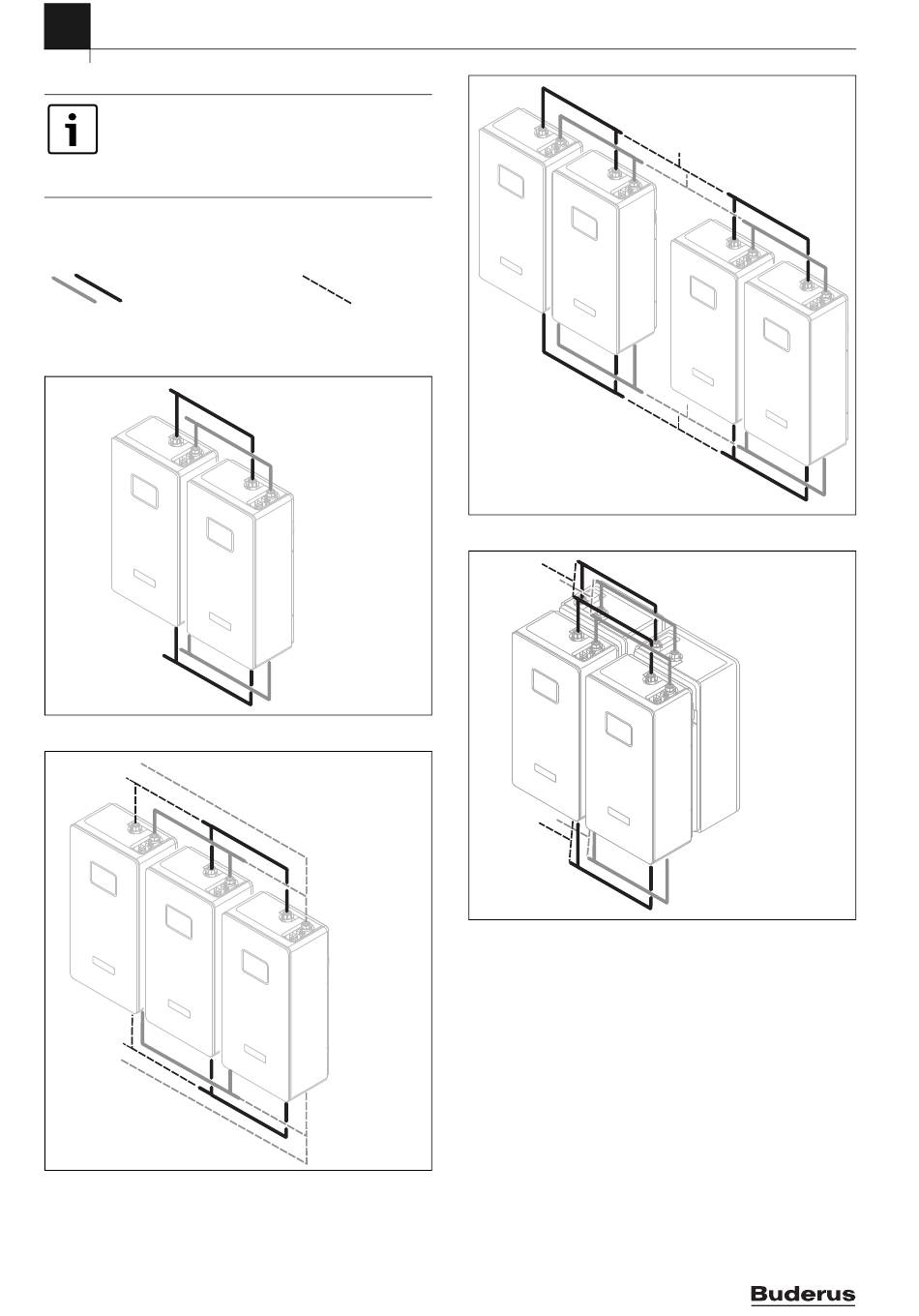

Für die Bilder 25 bis 28 gilt:
= Verrohrungssatz (Zubehör)
In den folgenden Beispielen ist die Anschlussseite links dargestellt.
Rechts und eine wechselseitige Montage sind ebenfalls möglich.
Bild 25 Beispiel: FS80/3 E mit Verrohrungssatz
Bild 26 Beispiel: FS120/3 E mit Verrohrungssatz (Tichelmann-Prinzip)
14
= bauseits
Bild 27 Beispiel: FS160/3 E mit 2 Verrohrungssätzen
6720812672-11.1ST
Bild 28 Beispiel: FS160/3 E mit 2 Verrohrungssätzen (alternativ: 4
6720812672-12.1ST
6720812672-13.1ST
Stationen bauseits in einer Reihe verbinden)
FS27/3 E, FS40/3 E – 6 720 821 611 (2017/05)
6720812672-14.1ST
