Angaben zum Produkt
Station öffnen
Wenn Sie die Station öffnen wollen:
▶ Vorderen Wärmeschutz nach vorne ziehen.

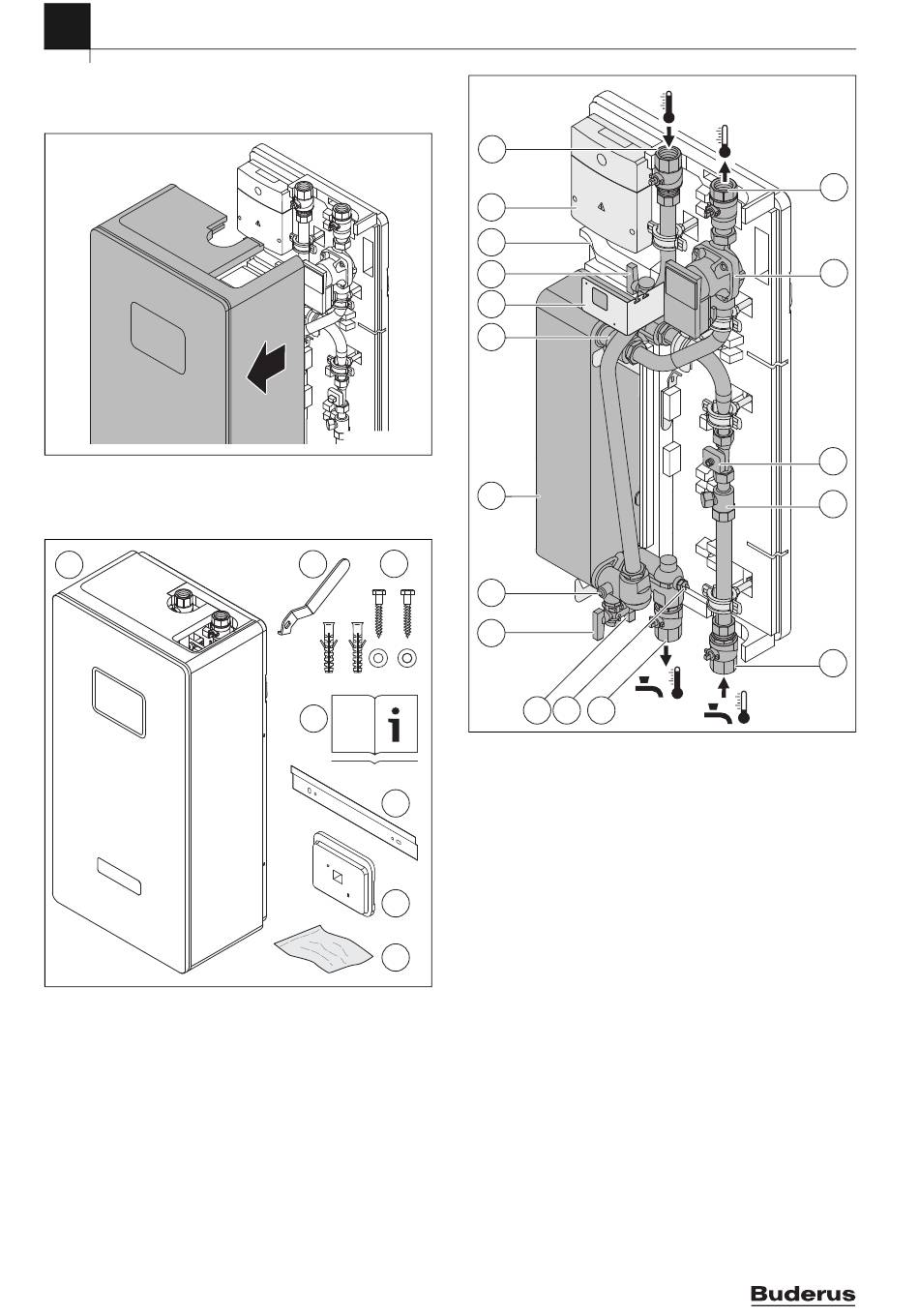

Bild 1 Vorderen Wärmeschutz entfernen
2.2

Lieferumfang

▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
1
6720812672-01.1ST
Bild 2 Lieferumfang Einzelstation
[1] Frischwasserstation inklusive Modul
[2] Handgriff für Kugelhähne, liegt im Wärmeschutz
[3] Schrauben, Dübel und Unterlegscheibe für Wandhalter (je 2 x)
[4] Installation- und Wartungsanleitung
[5] Wandhalter
[6] Distanzstück für Bedieneinheit, liegt im Wärmeschutz
[7] Beutel mit Kleinteilen
4
6720812672-04.1 ST
2 3
4
Bild 3
[1]
[2]
5
[3]
[4]
[5]
[6]
[7]
6
[8]
[9]
[10] Temperaturfühler Vorlauf TS21 (Pufferspeicher-Vorlauf),
7
[11] Wärmetauscher (edelstahlgelötet)
[12] Schwerkraftbremse primärseitig (integriert)
[13] Halter für Bedieneinheit
[14] Hinterer Wärmeschutz
[15] Modul MS100
1
15
14
9
13
12
11
10
9
9 8 7
Frischwasserstation ohne vorderen Wärmeschutz
Anschluss: vom Pufferspeicher (Vorlauf)
Anschluss: zum Pufferspeicher (Rücklauf)
Pumpe PS11 (Beladekreis, primär)
Volumenstromfühler inkl. Temperaturfühler Kaltwasser
T-Stück zum Anschluss des Zirkulationsstranges mit Pumpe
(beim Vorwärmsystem: tägliche Aufheizung)
Anschluss: Kaltwasser
Anschluss: Warmwasser
Temperaturfühler Warmwasser TS17, NTC12K
Füll- und Entleerhahn (3x)
NTC12K
FS27/3 E, FS40/3 E – 6 720 821 611 (2017/05)
