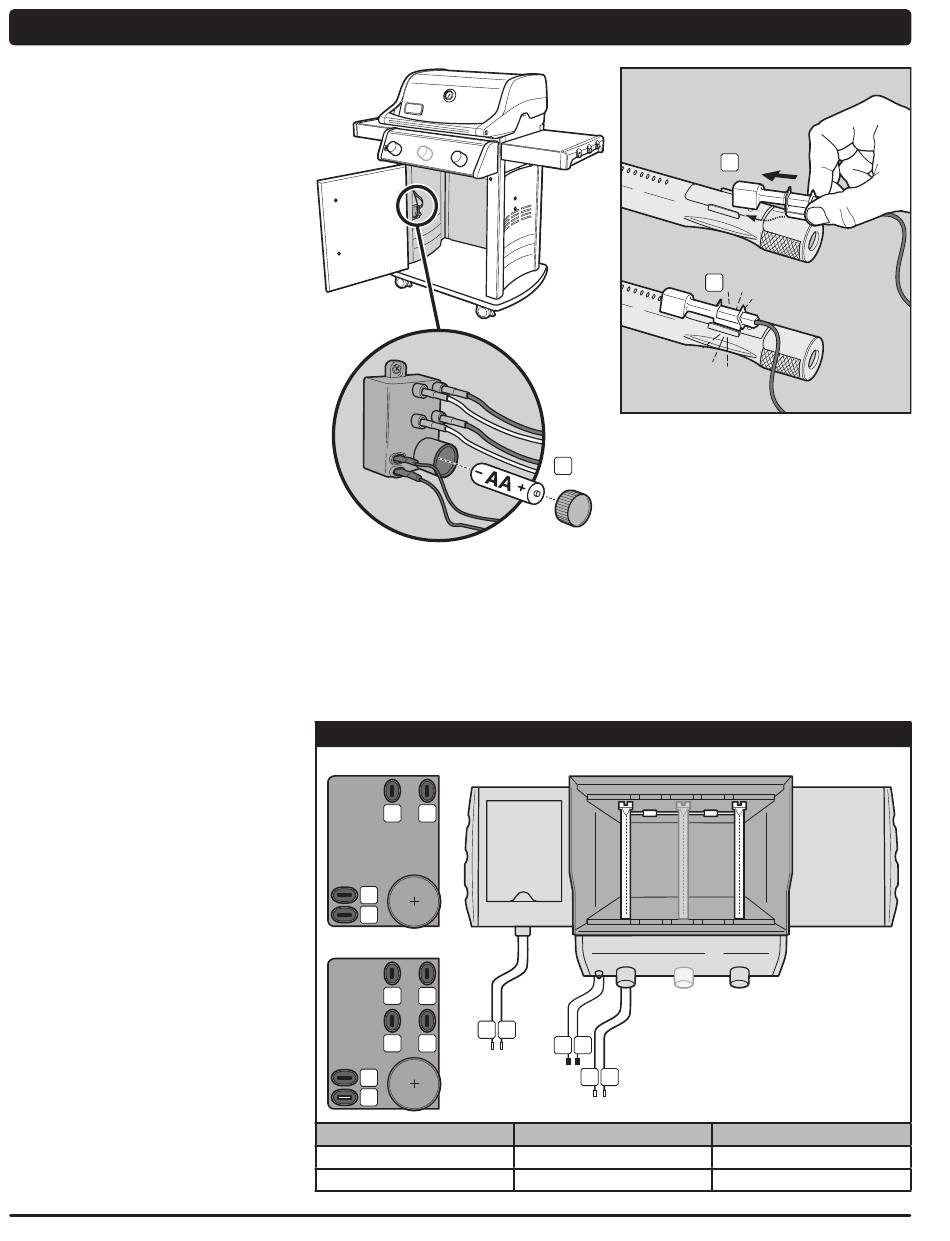

WARTUNG DES ELEKTRONISCHEN
CROSSOVER ­ZÜNDSYSTEMS
®
Das Zündmodul liefert mit einer Zündtaste die Energie
an das elektrische Crossover ® -Zündsystem und den
Seitenbrenner. Egal, ob Sie eine Routinewartung
oder Problembehebung durchführen, prüfen Sie das
Zündsystem; lesen und befolgen Sie Folgendes, damit Ihr
Zündsystem ordnungsgemäß funktioniert.
Falls das elektronische Crossover ® -Zündsystem nicht
zündet, müssen Sie herausinden, wo das Problem auftritt:
beim Gasluss oder elektronischen Zündsystem. Beginnen
Sie, indem Sie versuchen, die Brenner zu entzünden.
Siehe Abschnitt "ZÜNDEN DES HAUPTBRENNERS –
Zünden mit einem Zündholz" . Lässt sich der Brenner
manuell zünden, liegt ein Problem mit dem Zündsystem
vor.
• Kontrollieren Sie, dass sich die AA-Batterie
(nur Alkaline) in gutem Zustand beindet und
ordnungsgemäß installiert ist (1). Einige Batterien
verfügen über eine Kunststoff-Schutzumwicklung.
Diese Kunststoff-Schutzumwicklung müssen Sie vor
dem Einsetzen der Batterie entfernen. Verwechseln
Sie die Kunststoff-Schutzumwicklung nicht mit dem
Batterieetikett.
• Stellen Sie sicher, dass die Zündkabel
ordnungsgemäß am Zündmodul angeschlossen sind.
Siehe Abschnitt "VERDRAHTUNGSHANDBUCH FÜR
ZÜNDMODUL" auf dieser Seite.
• Stellen Sie sicher, dass die Baugruppe des
keramischen Zünders vollständig in den Zünderkanal
des Brennerrohrs eingesetzt wurde (2). Bei
ordnungsgemäßer Positionierung können Sie die
Zündung hören (3).
• Stellen Sie sicher, dass der Taster der elektronischen
Zündung ordnungsgemäß funktioniert; Sie müssen
ein Klicken hören und Funken am Brenner sehen.
Wenden Sie sich an den für Sie zuständigen
Händler, falls Sie das elektronische Crossover
Zündsystem nicht zünden können. Allgemeine
Kontaktinformationen inden Sie auf unserer Website
unter www.weber.com .
®
34
WWW.WEBER.COM ®
ROUTINEWARTUNG
­
®
210/310
2
1
5
6
320
2 1
4
3
5
6
BRENNER 1
Schwarze Klemme (1)
Gelbe Klemme (2)
1
VERKABELUNGSANLEITUNG FÜR ZÜNDMODUL
4 3
6 5
2 1
SEITENBRENNER
Blaue Klemme (3)
Grüne Klemme (4)
2
3
ZÜNDTASTE
Schwarze Klemme (5)
Schwarze Klemme (6)
