BEDIENUNGSANLEITUNG
FÜR LP-GASGRILL
E-220 CLASSIC · E-320 CLASSIC
SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG VOR DER
BEDIENUNG DES GASGRILLS LESEN.
Bei Gasgeruch:
1.) Schließen Sie die Gaszufuhr zum Gerät.
2.) Löschen Sie alle offenen Flammen.
3.) Öffnen Sie den Deckel.
4.) Wenn der Geruch weiterhin vorhanden ist, halten Sie Abstand
vom Gerät und informieren Sie unverzüglich Ihren Gasversorger
oder die Feuerwehr.
Durch ausströmendes Gas kann ein Brand oder eine Explosion
verursacht werden. Dadurch kann es zu ernsthaften Personen-
schäden, zu tödlichen Unfällen und zu Sachschäden kommen.
1.) Lagern Sie keinen Kraftstoff oder andere entflammbaren Dämpfe
oder Flüssigkeiten in der Nähe dieses Geräts oder anderer Geräte
und verwenden Sie derartige Stoffe nicht mit diesem Gerät.
2.) In der Nähe dieses Geräts oder anderer Geräte sollte keine
Gasflasche aufbewahrt werden, die nicht für die unmittelbare
Verwendung angeschlossen ist.
845CN-0003
0845
GEFAHRENHINWEIS
WARNHINWEIS
Vielen Dank für den Kauf eines Weber
Nehmen Sie sich einige wenige Minuten Zeit und
schützen Sie Ihren Erwerb, indem Sie Ihren Grill
online unter www.weber.com
NUR IM FREIEN ZU VERWENDEN!
HINWEIS FÜR DEN
INSTALLATEUR: Diese Anleitung
muss beim Besitzer des Geräts
verbleiben. Der Besitzer sollte
diese Anleitung gut aufbewahren,
um sie bei Fragen stets griffbereit
zu haben.
-Grills.
®
registrieren.
®
WARNHINWEIS: Führen Sie
alle in dieser Bedienung-
sanleitung enthaltenten
Lecktestverfahren vor der
Verwendung des Grills
durch. Führen Sie immer eine
Dichtigkeitsprüfung durch,
auch wenn der Händler den
Grill montiert hat.
WARNHINWEIS: Lesen Sie
unbedingt die Abschnitte
zur BRENNERZÜNDUNG in
diesem Bedienungsanleitung,
bevor Sie versuchen, dieses
Gerät zu zünden.
58348
DE - GERMAN
07/11/13

Werbung

Inhaltsverzeichnis
loading

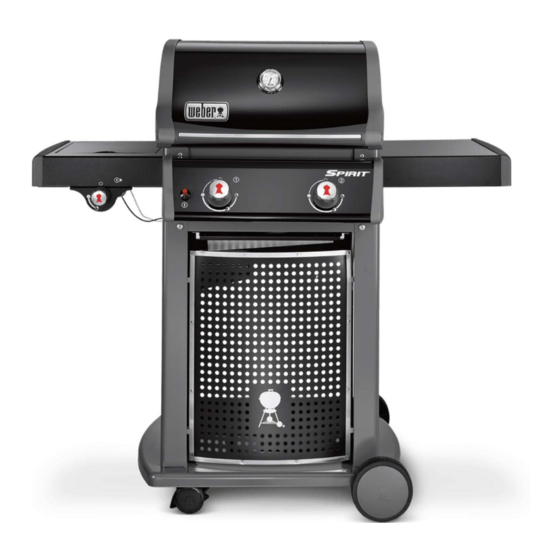

Inhaltszusammenfassung für Weber Spirit E-220 CLASSIC

  • Seite 1 BEDIENUNGSANLEITUNG FÜR LP-GASGRILL E-220 CLASSIC · E-320 CLASSIC Vielen Dank für den Kauf eines Weber -Grills. ® Nehmen Sie sich einige wenige Minuten Zeit und schützen Sie Ihren Erwerb, indem Sie Ihren Grill online unter www.weber.com registrieren. ® SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG VOR DER WARNHINWEIS: Führen Sie...
  • Seite 2: Gefahrenhinweis

    ® Grill fern, während dieser in Gebrauch Gaslecks und auf Verstopfung ist. des Brenners. Die korrekte Gehen Sie sorgsam mit Ihrem Weber ® Anleitung dazu finden Sie in dieser Gasgrill um. Der Grill erhitzt sich beim Bedienungsanleitung. Grillen oder Reinigen. Lassen Sie den...
  • Seite 3: Inhaltsverzeichnis

    ANSCHLIESSEN DES REGLERS ZUR GASFLASCHE ............13 auf unserer Website. Wenn Weber den Mangel bestätigt und Ihre VORBEREITEN DES GRILLS ZUR VERWENDUNG .
  • Seite 4: Explosionsdarstellung Spirit ® E-220™ Classic Lpg

    EXPLOSIONSDARSTELLUNG SPIRIT E-220™ CLASSIC LPG ® Spirit_E220_Classic_LPG_EN_052013 WWW.WEBER.COM ®...
  • Seite 5: Legende Für Explosionsdarstellung Spirit ® E-220™ Classic Lpg

    Auffangschale Auffangschalenhalterung Zündholzhalter Bedienknopf Zünder Bedienfeld Vordere Querstrebe Schrankverblendung Deckelbefestigungsteile Grillrost Flavorizer -Aromaschiene ® Seitenablage Hintere Querstrebe Hintere Rahmenstrebe Seitenbrenner-Gasleitungbaugruppe Gasverteiler Gasverteilerschlauch Abzweigstück Schlauch und Regler Rechte Seitenwand Herausnehmbare Fettfangschale Gasflaschenhalterung Bodenblech Radkappe Radkappe Achse Laufrolle mit Stoppfunktion WWW.WEBER.COM ®...
  • Seite 6: Explosionsdarstellung Spirit ® E-320™ Classic Lpg

    EXPLOSIONSDARSTELLUNG SPIRIT E-320™ CLASSIC LPG ® Spirit_E320_Classic_LPG_EN_052013 WWW.WEBER.COM ®...
  • Seite 7: Legende Für Explosionsdarstellung Spirit ® E-320™ Classic Lpg

    Linke Seitenwand Auffangschale Auffangschalenhalterung Zündholzhalter Bedienknopf Zünder Bedienfeld Vordere Querstrebe Schrankverblendung Deckelbefestigungsteile Grillrost Flavorizer -Aromaschiene ® Seitenablage Hintere Querstrebe Hintere Rahmenstrebe Seitenbrenner-Gasleitungbaugruppe Gasverteiler Gasverteilerschlauch Abzweigstück Schlauch und Regler Rechte Seitenwand Herausnehmbare Fettfangschale Bodenblech Gasflaschenhalterung Rolle Laufrolle mit Stoppfunktion WWW.WEBER.COM ®...
  • Seite 8: Wichtige Informationen Zum Lp-Gas Und Zu Den Lp-Gasanschlüssen

    Ort aufbewahrt werden. • Ausgebaute LP-Gasflaschen dürfen nicht in Gebäuden, Garagen oder anderen geschlossenen Räumen aufbewahrt werden. • Falls Sie die LP-Gasflasche nicht von dem Weber ® Gasgrill abtrennen, müssen Grill und Gasflasche außen an einem gut belüfteten Ort aufbewahrt werden. •...
  • Seite 9 14,7 1070 ® oder Gasinstallateur. Die Spirit 210 Original Kontaktinformationen der Händler ® finden Sie auf unserer Website Spirit 310 Original 10,6 ® unter www.weber.com ® Spirit 320 Original 12,9 14,7 1070 ® Spirit 210 Premium ® Spirit 310 Premium 10,6 ®...
  • Seite 10: Installation Der Lp-Gasflasche Im Unterschrank

    Verletzungen und zu Sachschäden kommen. Für die Installation im Unterschrank sind verschiedene Gasflaschenmodelle zulässig und mit den Abmessungen dargestellt. Das max. LP- Gasflaschenvolumen IM Unterschrank beträgt 6 kg. Der Schlauch darf max. 1,5 m lang sein. WWW.WEBER.COM ®...
  • Seite 11: Installation Im Unterschrank

    Gasflaschenhalterungen passen (4). C) Drehen Sie die Gasflasche so, dass das Ventil in Richtung Vorderseite des Grills zeigt. D) Schließen Sie den Regler an die LP-Gasflasche an. Siehe “ANSCHLIESSEN DES REGLERS” . E) Setzen Sie die Schrankverblendung wieder ein. WWW.WEBER.COM ®...
  • Seite 12: Installation Der Lp-Gasflasche Ausserhalb Des Unterschranks

    C) Drehen Sie die LP-Gasflasche so, dass die Ventilöffnung nach vorn zeigt. D) Schließen Sie den Regler an die LP-Gasflasche an. Siehe “ANSCHLIESSEN DES REGLERS” . Das max. LP- Gasflaschenvolumen AUSSERHALB des Unterschranks beträgt 13 kg. Der Schlauch darf max. 1,5 m lang sein. WWW.WEBER.COM ®...
  • Seite 13: Anschliessen Des Reglers

    ANSCHLIESSEN DES REGLERS WAS IST EIN REGLER? Ihr Weber -Gasgrill ist ® mit einem Druckregler ausgestattet; dies ist ein Gerät, um einen gleichmäßigen Gasdruck zu regeln und einzuhalten, wenn Gas aus der LG-Gasflasche abgelassen wird. ANSCHLIESSEN DES REGLERS ZUR GASFLASCHE A) Schließen Sie den Regler an die LP-Gasflasche an.
  • Seite 14: Vorbereiten Des Grills Zur Verwendung

    Betrieb im Freien vorgesehen und darf nicht in einer Garage oder auf einer überdachten oder geschlossenen Veranda oder Terrasse betrieben werden. Sie dürfen Ihren Weber -Gasgrill niemals ® unter einem ungeschützten brennbaren Dach oder Überbau verwenden. Sie dürfen Ihren Weber -Gasgrill nicht ®...
  • Seite 15: Prüfen Auf Gaslecks

    Gaslecks geprüft und ein Flammentest der Brenner wurde durchgeführt. Aus Sicherheitsgründen sollten Sie jedoch alle Anschlüsse auf Lecks prüfen, bevor Sie Ihren Weber®-Gasgrill verwenden. Durch den Versand kann sich ein Gasanschluss lösen oder beschädigt werden. PRÜFEN AUF GASLECKS Sie benötigen Folgendes: Eine Sprühflasche, Bürste oder einen Lappen und eine Seifen-Wasserlösung.
  • Seite 16 GRILL NICHT. Wenden Sie sich an den für Sie zuständigen Händler. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com ® Anschluss Regler – Gasflasche (6) g) Anschluss Reglerschlauch – Regler (7) h) Anschlüsse Ventile – Gasverteiler (8) WARNHINWEIS: Wenn an Anschlüssen...
  • Seite 17: Trennen Des Reglers Von Der Gasflasche

    Wir empfehlen, dass Sie die Gasflasche wieder auffüllen lassen bzw. tauschen, bevor die Flasche vollständig leer ist. Bringen Sie die Gasflasche zum Wiederauffüllen oder Tauschen zu einem “Propangas”-Händler. ANSCHLIESSEN DER NEUEN GASFLASCHE Siehe Abschnitt “ANSCHLIESSEN DES REGLERS AN DIE GASFLASCHE” . WWW.WEBER.COM ®...
  • Seite 18: Tipps Und Nützliche Hinweise Für Das Grillen

    Stichflammen. Flammen wieder. LÖSCHEN SIE FLAMMEN AN EINEM GASGRILL • Im Allgemeinen benötigen größere NIEMALS MIT WASSER! Stücke an Fleisch eine längere Garzeit als kleinere Stücke. • Verwenden Sie eine Uhr, um zu weit durchgegartes Grillgut zu vermeiden. WWW.WEBER.COM ®...
  • Seite 19: Sicherheitsprüfungen Vor Verwendung Des Grills

    übermäßiges Fett mit einem Kunststoffschaber (2). Reinigen Sie die Auffangschale mit warmem Seifenwasser und spülen Sie mit klarem Wasser nach. Damit die Auffangschale länger sauber bleibt, können Sie die Auffangschale mit einer Einweg-Tropfschale von Weber ® oder Aluminiumfolie auslegen. WARNHINWEIS: Prüfen Sie vor der...
  • Seite 20: Zündung Und Verwendung Des Hauptbrenners

    G) Nachdem Brenner 1 gezündet ist, können Sie Brenner 2 (und Brenner 3) zünden. SO LÖSCHEN SIE BRENNER Drücken Sie den jeweiligen Brennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS ( ). Drehen Sie die Gaszufuhr an der Gasquelle zu. WWW.WEBER.COM ®...
  • Seite 21: Gefahrenhinweis

    G) Nachdem Brenner 1 gezündet ist, können Sie Brenner 2 (und Brenner 3) zünden. SO LÖSCHEN SIE BRENNER Drücken Sie den jeweiligen Brennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS ( ). Drehen Sie die Gaszufuhr an der Gasquelle zu. WWW.WEBER.COM ®...
  • Seite 22: Zündung Und Verwendung Des Seitenbrenners

    SO LÖSCHEN SIE SEITENBRENNER Drücken Sie den Seitenbrennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS ( ). Schalten Sie den Seitenbrenner aus und lassen Sie ihn erkalten, bevor Sie den Deckel des Seitenbrenners schließen. WWW.WEBER.COM ®...
  • Seite 23 SO LÖSCHEN SIE SEITENBRENNER Drücken Sie den Seitenbrennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS ( ). Schalten Sie den Seitenbrenner aus und lassen Sie ihn erkalten, bevor Sie den Deckel des Seitenbrenners schließen. WWW.WEBER.COM ®...
  • Seite 24: Problembehebung

    Siehe Abschnitt “ROUTINEWARTUNG” . Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ®...
  • Seite 25: Jährliche Wartung

    HINWEIS: Wenn Spinnen-/Insektengitter beschädigt sind oder nicht gereinigt werden können, wenden Sie sich an den für Sie zuständigen Händler. Kontaktinformationen finden Sie auf unserer Website unter www.weber.com®. BRENNERROHRÖFFNUNGEN Im Laufe der Zeit und durch Gebrauch des Grills verschmutzen die Brennerrohröffnungen. Verschmutzte und verstopfte Öffnungen können den Gasstrom...
  • Seite 26: Reinigen Oder Austauschen Der Brennerrohre

    Grillkammer (7). Ziehen Sie den Gasverteiler nach vorn aus den Brennerrohren heraus (8). Am Gasverteiler bleiben die geriffelten Gasleitungen angeschlossen. Achten Sie darauf, dass Sie den Gasverteiler nicht am Rahmen oder an der Tür zerkratzen oder die angefügten geriffelten Leitungen knicken. WWW.WEBER.COM ®...
  • Seite 27 D) Schieben Sie das Brennerrohr 2 unter der Führungsschraube und der Unterlegscheibe heraus. Entfernen Sie das Crossover -Rohr, indem Sie es ® zurück in die Grillkammer bewegen (3). Heben Sie das Brennerrohr 2 an und aus der Grillkammer heraus. WWW.WEBER.COM ®...
  • Seite 28 Gewährleistung, dass alle Brenneranschlüsse (Öffnungen) über die gesamte Rohrlänge vollständig offen sind. Vermeiden Sie beim Reinigen von Brennerrohr 1, die Zündelektrode zu beschädigen, indem Sie vorsichtig um diese bürsten (4). VORSICHT: Erweitern Sie die Brenneröffnungen beim Reinigen nicht. WWW.WEBER.COM ®...
  • Seite 29 Rohres durch die Öffnung für Brennerrohr 1 (5). E) Während Sie Brennerrohr 1 halten, setzen Sie die linke Seite des Crossover -Rohrs in die Öffnung ® für das Crossover -Rohr. Schieben Sie das ® Brennerrohr 1 unter die Führungsschraube und die Unterlegscheibe (6). WWW.WEBER.COM ®...
  • Seite 30: Prüfen Auf Gaslecks

    Die LP-Gasflasche muss außerhalb an einem gut belüfteten Ort aufbewahrt werden. • Ausgebaute LP-Gasflaschen dürfen nicht in Gebäuden, Garagen oder anderen geschlossenen Räumen aufbewahrt werden. • Falls Sie die LP-Gasflasche nicht von dem Weber -Gasgrill abtrennen, müssen Grill und Gasflasche außen ® an einem gut belüfteten Ort aufbewahrt werden. •...
  • Seite 31: Routinewartung

    Sie benötigen Folgendes: Eine Edelstahl-Drahtbürste, einen INNEN UND AUSSEN festen Kunststoffschaber. A) Schaben und bürsten Sie die Grillrost mit Schaber und Bürste ab. Nehmen Sie die Grillroste heraus und stellen Inhaber eines Weber -Grills ® Sie sie beiseite. B) Schaben und bürsten Sie die Flavorizer -Aromaschienen ®...
  • Seite 32: Wartung Des Crossover - Zündsystems

    Funkan am Brenner sehen. Wenden Sie sich an den für Sie zuständigen Händler, falls Sie das Crossover ® -Zündsystem nicht zünden können. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ® VERDRAHTUNGSSCHEMA ZÜNDTASTE BRENNER 1 SEITENBRENNER ZÜNDTASTE...
  • Seite 33: Reinigen Des Seitenbrennerrohres

    • Stellen Sie sicher, dass die Zündtaste ordnungsgemäß funktioniert; Sie müssen ein Klicken hören und Funkan am Brenner sehen. • Die Funken sollten eine weiß-blaue Farbe haben und nicht gelb sein. EXPLOSIONSDARSTELLUNG SEITENBRENNER Seitenbrennerrost Seitenbrennerkopf Seitenbrennerwanne Seitenbrennerablage Seitenbrennerbedienknopf WWW.WEBER.COM ®...
  • Seite 34 WWW.WEBER.COM ®...
  • Seite 35 WWW.WEBER.COM ®...
  • Seite 36 Kartons. Diese Bauteile sind gasführende oder gasbrennende Komponenten. Wenden Sie sich bezüglich Informationen zu Originalersatzteilen von Weber-Stephen Products LLC an die Kundendienstabteilung von Weber-Stephen Products LLC. WARNHINWEIS: Versuchen Sie nicht, Reparaturen an gasführenden oder gasbrennenden Komponenten ohne Rücksprache mit der Kundendienstabteilung von Weber-Stephen Products LLC durchzuführen.
