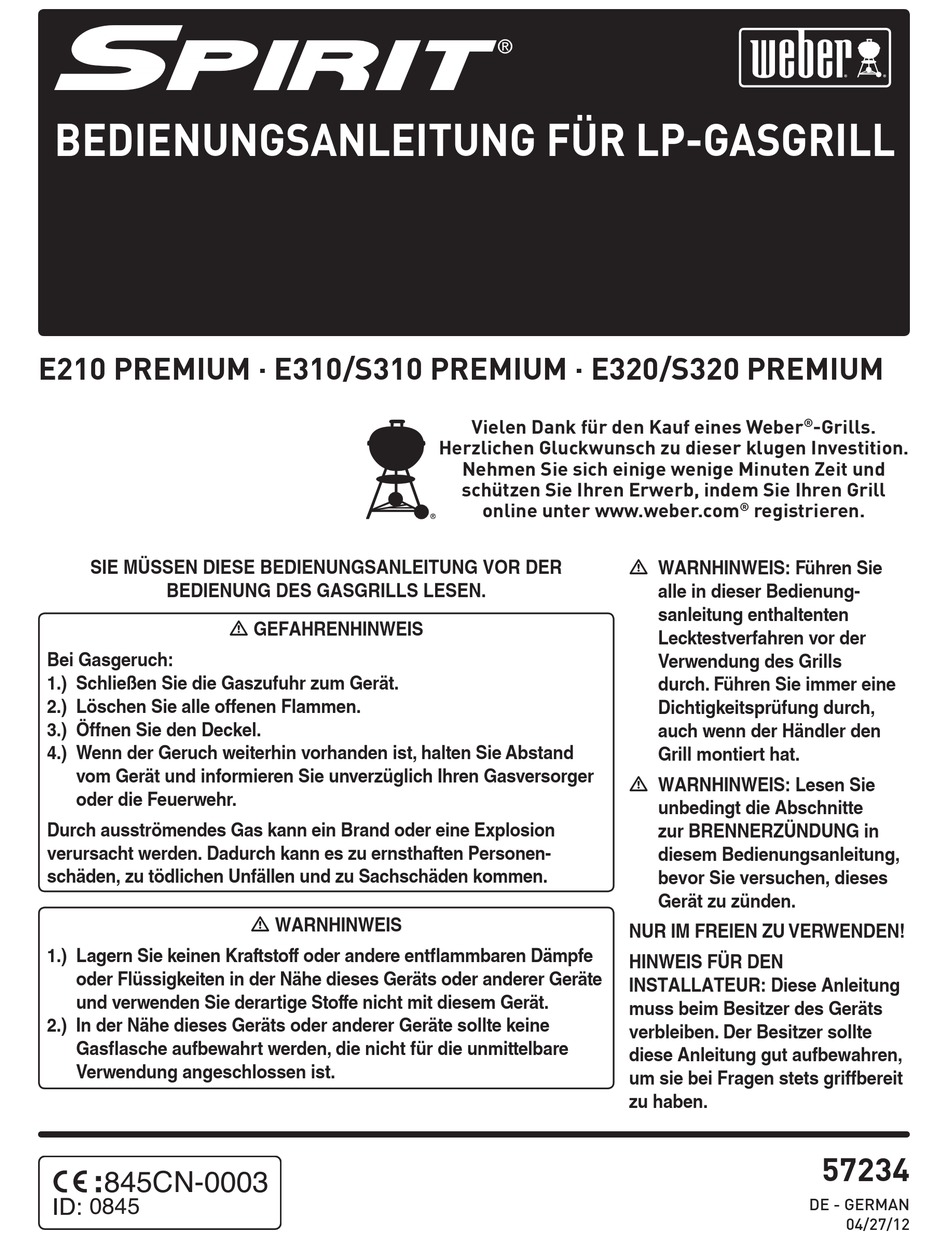

BEDIENUNGSANLEITUNG FÜR LP-GASGRILL
E210 PREMIUM · E310/S310 PREMIUM · E320/S320 PREMIUM
SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG VOR DER
BEDIENUNG DES GASGRILLS LESEN.
Bei Gasgeruch:
1.) Schließen Sie die Gaszufuhr zum Gerät.
2.) Löschen Sie alle offenen Flammen.
3.) Öffnen Sie den Deckel.
4.) Wenn der Geruch weiterhin vorhanden ist, halten Sie Abstand
vom Gerät und informieren Sie unverzüglich Ihren Gasversorger
oder die Feuerwehr.
Durch ausströmendes Gas kann ein Brand oder eine Explosion
verursacht werden. Dadurch kann es zu ernsthaften Personen­
schäden, zu tödlichen Unfällen und zu Sachschäden kommen.
1.) Lagern Sie keinen Kraftstoff oder andere entflammbaren Dämpfe
oder Flüssigkeiten in der Nähe dieses Geräts oder anderer Geräte
und verwenden Sie derartige Stoffe nicht mit diesem Gerät.
2.) In der Nähe dieses Geräts oder anderer Geräte sollte keine
Gasflasche aufbewahrt werden, die nicht für die unmittelbare
Verwendung angeschlossen ist.
845CN-0003
0845
m GEFAHRENHINWEIS
m WARNHINWEIS
Vielen Dank für den Kauf eines Weber
Herzlichen Gluckwunsch zu dieser klugen Investition.
Nehmen Sie sich einige wenige Minuten Zeit und
schützen Sie Ihren Erwerb, indem Sie Ihren Grill
online unter www.weber.com
®
registrieren.
®
m WARNHINWEIS: Führen Sie
alle in dieser Bedienung­
sanleitung enthaltenten
Lecktestverfahren vor der
Verwendung des Grills
durch. Führen Sie immer eine
Dichtigkeitsprüfung durch,
auch wenn der Händler den
Grill montiert hat.
m WARNHINWEIS: Lesen Sie
unbedingt die Abschnitte
zur BRENNERZÜNDUNG in
diesem Bedienungsanleitung,
bevor Sie versuchen, dieses
Gerät zu zünden.
NUR IM FREIEN ZU VERWENDEN!
HINWEIS FÜR DEN
INSTALLATEUR: Diese Anleitung
muss beim Besitzer des Geräts
verbleiben. Der Besitzer sollte
diese Anleitung gut aufbewahren,
um sie bei Fragen stets griffbereit
zu haben.
-Grills.
57234
DE - GERMAN
04/27/12

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weber E310/S310 PREMIUM

  • Seite 1 BEDIENUNGSANLEITUNG FÜR LP-GASGRILL E210 PREMIUM · E310/S310 PREMIUM · E320/S320 PREMIUM Vielen Dank für den Kauf eines Weber -Grills. ® Herzlichen Gluckwunsch zu dieser klugen Investition. Nehmen Sie sich einige wenige Minuten Zeit und schützen Sie Ihren Erwerb, indem Sie Ihren Grill online unter www.weber.com...
  • Seite 2: Gefahrenhinweis

    Grill fern, während dieser in m Betreiben Sie Ihren Weber ­Gasgrill ® Gebrauch ist. nicht, wenn ein Gasanschluss undicht m Gehen Sie sorgsam mit Ihrem Weber ­ ist. ® Gasgrill um. Der Grill erhitzt sich beim m Suchen Sie niemals mit einer offenen Grillen oder Reinigen.
  • Seite 3: Inhaltsverzeichnis

    ® Edelstahldeckel: 25 Jahre Porzellanemaillierter Deckel: 25 Jahre EXPLOSIONSDARSTELLUNG SPIRIT E310/S310 PREMIUM LPG ....6 ® Edelstahl-Brennerrohre: 10 Jahre Edelstahl-Grillroste: 5 Jahre auf Durchrosten EXPLOSIONSDARSTELLUNG SPIRIT E320/S320 PREMIUM LPG .
  • Seite 4: Explosionsdarstellung Spirit ® E210 Premium Lpg

    EXPLOSIONSDARSTELLUNG SPIRIT E210 PREMIUM LPG ® Spirit_E210_Premium_LPG_EU_030412 WWW.WEBER.COM ®...
  • Seite 5: Legende Für Explosionsdarstellung Spirit ® E210 Premium Lpg

    Vordere Querstrebe Tür Türgriff Deckelbefestigungsteile Grillrost Flavorizer ­Aromaschiene ® Nach unten klappbare Seitenablage Nach unten klappbar Hintere Querstrebe Hintere Blende Gasverteiler Gasverteilerschlauch Abzweigstück Schlauch und Regler Rechte Seitenwand Herausnehmbare Fettfangschale Gasflaschenhalterung Bodenblech Radkappe Radkappe Achse Laufrolle mit Stoppfunktion WWW.WEBER.COM ®...
  • Seite 6: Explosionsdarstellung Spirit ® E310/S310 Premium Lpg

    EXPLOSIONSDARSTELLUNG SPIRIT E310/S310 PREMIUM LPG ® Spirit_E310/S310_Premium_LPG_EU_042412 E310 S310 WWW.WEBER.COM ®...
  • Seite 7 EXPLOSIONSDARSTELLUNG SPIRIT E310/S310 PREMIUM LPG ® LEGENDE FÜR EXPLOSIONSDARSTELLUNG SPIRIT E310/S310 PREMIUM LPG ® Thermometer und Gehäuse Logoschild Deckelbaugruppe Warmhalterost Crossover ­Brennerrohr ® Zündelektrode Brennerrohr Grillkammer Einweg­Tropfschale Linke Seitenwand Gewürzständer Auffangschale Auffangschalenhalterung Zündholzhalter Zündmodul Bedienknopf Zündtaste Bedienfeld Vordere Querstrebe Tür Türgriff...
  • Seite 8: Explosionsdarstellung Spirit ® E320/S320 Premium Lpg

    EXPLOSIONSDARSTELLUNG SPIRIT E320/S320 PREMIUM LPG ® Spirit_E320/S320_Premium_LPG_EU_042412 E320 S320 WWW.WEBER.COM ®...
  • Seite 9 Zündmodul Bedienknopf Zündtaste Bedienfeld Vordere Querstrebe Tür Türgriff Deckelbefestigungsteile Grillrost Flavorizer ­Aromaschiene ® Seitenablage Hintere Querstrebe Hintere Blende Seitenbrenner­Gasleitungbaugruppe Gasverteiler Gasverteilerschlauch Abzweigstück Schlauch und Regler Rechte Seitenwand Gasflaschengurt Gasflaschenverkleidung Gasflaschenauflage Herausnehmbare Fettfangschale Bodenblech Gasflaschenhalterung Rolle Laufrolle mit Stoppfunktion WWW.WEBER.COM ®...
  • Seite 10: Wichtige Informationen Zum Lp-Gas Und Zu Den Lp-Gasanschlüssen

    Verwenden Sie ausschließlich Gasflaschen mit 3 kg die Sie beachten müssen, wenn Sie flüssiges Propangas bis 13 kg LPG. (LP-Gas oder LPG) verwenden. Lesen Sie vor der Flüssigpropangas (LPG) ist ANFORDERUNGEN AN REGLER UND Benutzung Ihres Weber ® -Gasgrills diese Anleitungen ein entflammbares Produkt ­ANSCHLÜSSE sorgfältig durch.
  • Seite 11: Ersatzschlauch, Druckregler Und Ventilbaugruppe

    Gasinstallateur. Die Spirit 310 Original 10,6 ® Kontaktinformationen der Händler Spirit 320 Original 12,9 14,7 1070 ® finden Sie auf unserer Website unter www.weber.com Spirit 210 Premium ® ® Spirit 310 Premium ® 10,6 Spirit 320 Premium 12,9 14,7 1070 ®...
  • Seite 12: Installation Der Lp-Gasflasche Im Unterschrank

    Verletzungen und zu Sachschäden kommen. Für die Installation im Unterschrank sind verschiedene Gasflaschenmodelle zulässig und mit den Abmessungen dargestellt. Das max. LP-Gasflaschenvolumen IM Unterschrank beträgt 6 kg. Der Schlauch darf max. 1,5 m lang sein. WWW.WEBER.COM ®...
  • Seite 13: Installation Im Unterschrank

    (3) auf dem Bodenblech. Der Sockel der Gasflasche muss zwischen die Gasflaschenhalterungen passen (4). C) Drehen Sie die Gasflasche so, dass das Ventil in Richtung Vorderseite des Grills zeigt. D) Schließen Sie den Regler an die LP-Gasflasche an. Siehe “ANSCHLIESSEN DES REGLERS” . WWW.WEBER.COM ®...
  • Seite 14: Installation Der Lp-Gasflasche Ausserhalb Des Unterschranks

    Seitenblende anliegen. F) Schließen Sie den Regler an die LP-Gasflasche an. Siehe “ANSCHLIESSEN DES REGLERS” . G) Setzen Sie die Gasflaschenverkleidung wieder ein. Siehe “MONTAGEANLEITUNG” . Das max. LP- Gasflaschenvolumen AUSSERHALB des Unterschranks beträgt 13 kg. Der Schlauch darf max. 1,5 m lang sein. WWW.WEBER.COM ®...
  • Seite 15: Anschliessen Des Reglers

    ANSCHLIESSEN DES REGLERS WAS IST EIN REGLER? Ihr Weber -Gasgrill ist ® mit einem Druckregler ausgestattet; dies ist ein Gerät, um einen gleichmäßigen Gasdruck zu regeln und einzuhalten, wenn Gas aus der LG-Gasflasche abgelassen wird. ANSCHLIESSEN DES REGLERS ZUR GASFLASCHE A) Schließen Sie den Regler an die LP-Gasflasche an.
  • Seite 16: Vorbereiten Des Grills Zur Verwendung

    Betrieb im Freien vorgesehen und darf nicht in einer Garage oder auf einer überdachten oder geschlossenen Veranda oder Terrasse betrieben werden. m Sie dürfen Ihren Weber ­Gasgrill niemals ® unter einem ungeschützten brennbaren Dach oder Überbau verwenden. m Sie dürfen Ihren Weber ­Gasgrill nicht...
  • Seite 17: Prüfen Auf Gaslecks

    Gaslecks geprüft und ein Flammentest der Brenner wurde durchgeführt. Aus Sicherheitsgründen sollten Sie jedoch alle Anschlüsse auf Lecks prüfen, bevor Sie Ihren Weber®-Gasgrill verwenden. Durch den Versand kann sich ein Gasanschluss lösen oder beschädigt werden. PRÜFEN AUF GASLECKS Sie benötigen Folgendes: Eine Sprühflasche, Bürste oder einen Lappen und eine Seifen-Wasserlösung.
  • Seite 18 Gas zu. BETREIBEN SIE DEN GRILL NICHT. Wenden Sie sich an den für Sie zuständigen Händler. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com ® Anschluss Regler – Gasflasche (6) g) Anschluss Reglerschlauch – Regler (7) h) Anschlüsse Ventile – Gasverteiler (8) m WARNHINWEIS: Wenn an Anschlüssen...
  • Seite 19: Abtrennen Des Reglers

    B) Tauschen Sie die leere Flasche durch eine volle aus. NEUFÜLLEN DER LP­GASFLASCHE Wir empfehlen, dass Sie die LP-Gasflasche wieder auffüllen lassen oder tauschen, bevor die Flasche vollständig leer ist. Bringen Sie die LP-Gasflasche zur Wiederauffüllung zu einem Propangashändler. WIEDERANSCHLIESSEN DER LP­ GASFLASCHE Siehe “ANSCHLIESSEN DES REGLERS” . WWW.WEBER.COM ®...
  • Seite 20: Tipps Und Nützliche Hinweise Für Das Grillen

    Stelle auf dem Rost. Die Flammen die Reinigung und ist eine gute verschwinden schnell. Zünden Sie Garantie gegen unerwünschte den Grill nach dem Erlöschen der Stichflammen. Flammen wieder. LÖSCHEN SIE FLAMMEN AN EINEM GASGRILL • Im Allgemeinen benötigen größere NIEMALS MIT WASSER! Stücke an Fleisch eine längere Garzeit als kleinere Stücke. • Verwenden Sie eine Uhr, um zu weit durchgegartes Grillgut zu vermeiden. WWW.WEBER.COM ®...
  • Seite 21: Sicherheitsprüfungen Vor Verwendung Des Grills

    übermäßiges Fett mit einem Kunststoffschaber (2). Reinigen Sie die Auffangschale mit warmem Seifenwasser und spülen Sie mit klarem Wasser nach. Damit die Auffangschale länger sauber bleibt, können Sie die Auffangschale mit einer Einweg-Tropfschale von Weber ® oder Aluminiumfolie auslegen. m WARNHINWEIS: Prüfen Sie vor der...
  • Seite 22: Zündung Und Verwendung Des Hauptbrenners

    Sie ihn im Uhrzeigersinn in die Position AUS  ( ). Drehen Sie die Gaszufuhr an der Gasquelle zu. Kunststoff muss entfernt werden, bevor Sie den Grill mit dem elektronischen Crossover -Zündsystem ® zünden. Verwechseln Sie die Kunststoff- Schutzumwicklung nicht mit dem Batterieetikett. WWW.WEBER.COM ®...
  • Seite 23 Sie die Zündung erneut betätigen. G) Nachdem Brenner 1 gezündet ist, können Sie Brenner 2 (und Brenner 3) zünden. SO LÖSCHEN SIE BRENNER Drücken Sie den jeweiligen Brennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS  ( ). Drehen Sie die Gaszufuhr an der Gasquelle zu. WWW.WEBER.COM ®...
  • Seite 24: Zündung Und Verwendung Des Seitenbrenners (Modell 320)

    SO LÖSCHEN SIE SEITENBRENNER Drücken Sie den Seitenbrennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS  ( ). Schalten Sie den Seitenbrenner aus und lassen Sie ihn erkalten, bevor Sie den Deckel des Seitenbrenners schließen. WWW.WEBER.COM ®...
  • Seite 25 SO LÖSCHEN SIE SEITENBRENNER Drücken Sie den Seitenbrennerbedienknopf hinein und drehen Sie ihn im Uhrzeigersinn in die Position AUS  ( ). Schalten Sie den Seitenbrenner aus und lassen Sie ihn erkalten, bevor Sie den Deckel des Seitenbrenners schließen. WWW.WEBER.COM ®...
  • Seite 26: Problembehebung

    Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. PROBLEMBEHEBUNG BEIM SEITENBRENNER (MODELL 320) Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ® PROBLEME LÖSUNGEN...
  • Seite 27: Jährliche Wartung

    HINWEIS: Wenn Spinnen-/Insektengitter beschädigt sind oder nicht gereinigt werden können, wenden Sie sich an den für Sie zuständigen Händler. Kontaktinformationen finden Sie auf unserer Website unter www.weber.com®. BRENNERROHRANSCHLÜSSE Mit der Zeit und durch wiederholte Verwendung des Grills werden die Brennerrohranschlüsse verschmutzt.
  • Seite 28: Reinigen Oder Austauschen Der Brennerrohre

    Grillkammer (8). Ziehen Sie den Gasverteiler nach vorn aus den Brennerrohren heraus (9). Am Gasverteiler bleiben die geriffelten Gasleitungen angeschlossen. Achten Sie darauf, dass Sie den Gasverteiler nicht am Rahmen oder an der Tür zerkratzen oder die angefügten geriffelten Leitungen knicken. WWW.WEBER.COM ®...
  • Seite 29 Sie das Brennerrohr 3 an und aus der Grillkammer heraus. D) Schieben Sie das Brennerrohr 2 unter der Führungsschraube und der Unterlegscheibe heraus. Entfernen Sie das Crossover ® -Rohr, indem Sie es zurück in die Grillkammer bewegen (3). Heben Sie das Brennerrohr 2 an und aus der Grillkammer heraus. WWW.WEBER.COM ®...
  • Seite 30 Gewährleistung, dass alle Brenneranschlüsse (Öffnungen) über die gesamte Rohrlänge vollständig offen sind. Vermeiden Sie beim Reinigen von Brennerrohr 1, die Zündelektrode zu beschädigen, indem Sie vorsichtig um diese bürsten (4). m VORSICHT: Erweitern Sie die Brenneröffnungen beim Reinigen nicht. WWW.WEBER.COM ®...
  • Seite 31 Querstrebe und Grillkammer hindurch und in den Unterschrank hinein (6). E) Während Sie Brennerrohr 1 halten, setzen Sie die linke Seite des Crossover -Rohrs in die Öffnung ® für das Crossover -Rohr. Schieben Sie das ® Brennerrohr 1 unter die Führungsschraube und die Unterlegscheibe (7). WWW.WEBER.COM ®...
  • Seite 32: Aufbewahrung

    Verletzungen sowie zu Sachschäden kommen kann. AUFBEWAHRUNG Für Grills, die für eine bestimmte Zeit eingelagert werden sollen, müssen folgende Richtlinien eingehalten werden: • Wird der Weber -Gasgrill nicht verwendet, muss die Gaszufuhr an der LP-Gasflasche zugedreht werden. ® • Wenn der Weber ®...
  • Seite 33: Routinewartung

    Sie mit klarem Wasser nach. Damit die einer Spülbürste (nicht aus Metall!) entfernt werden. Schrubben Sie Edelstahl-Flächen in Richtung des Auffangschale länger sauber bleibt, können Sie die Auffangschale mit einer Einweg-Tropfschale von Weber Metallkorns. ® oder Aluminiumfolie auslegen.
  • Seite 34: Wartung Des Elektronischen Crossover

    Klicken hören und Funken am Brenner sehen. Wenden Sie sich an den für Sie zuständigen Händler, falls Sie das elektronische Crossover ­ ® Zündsystem nicht zünden können. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ® VERKABELUNGSANLEITUNG FÜR ZÜNDMODUL 210/310 BRENNER 1 SEITENBRENNER ZÜNDTASTE...
  • Seite 35: Reinigen Des Seitenbrennerrohres (Modell 320)

    Unterschrankbasis angeschlossen sind. Siehe Abschnitt “VERDRAHTUNGSHANDBUCH FÜR ZÜNDMODUL” . . • Überprüfen Sie, dass die Kabel nicht geknickt sind. • Stellen Sie sicher, dass der Taster der elektronischen Zündung ordnungsgemäß funktioniert; Sie müssen ein Klicken hören und Funken am Brenner sehen. • Die Funken sollten eine weiß-blaue Farbe haben und nicht gelb sein. EXPLOSIONSDARSTELLUNG SEITENBRENNER Seitenbrennerrost Seitenbrennerkopf Seitenbrennerwanne Seitenbrennerablage Seitenbrennerbedienknopf WWW.WEBER.COM ®...
  • Seite 36 Kartons. Diese Bauteile sind gasführende oder gasbrennende Komponenten. Wenden Sie sich bezüglich Informationen zu Originalersatzteilen von Weber-Stephen Products LLC an die Kundendienstabteilung von Weber-Stephen Products LLC. m WARNHINWEIS: Versuchen Sie nicht, Reparaturen an gasführenden oder gasbrennenden Komponenten ohne Rücksprache mit der Kundendienstabteilung von Weber­Stephen Products LLC durchzuführen.
