4. Alarmdauer
Stellen Sie hier die gewünschte Alarmdauer von 1 bis 20 Sekunden ein.
5. Umschaltzeit
Stellen Sie hier die gewünschte Umschaltzeit von 1 bis 10 Sekunden ein.
6. VCR Stufe
Der Regler wird zur Einstellung der Helligkeit des VCR Ausgangs verwendet.

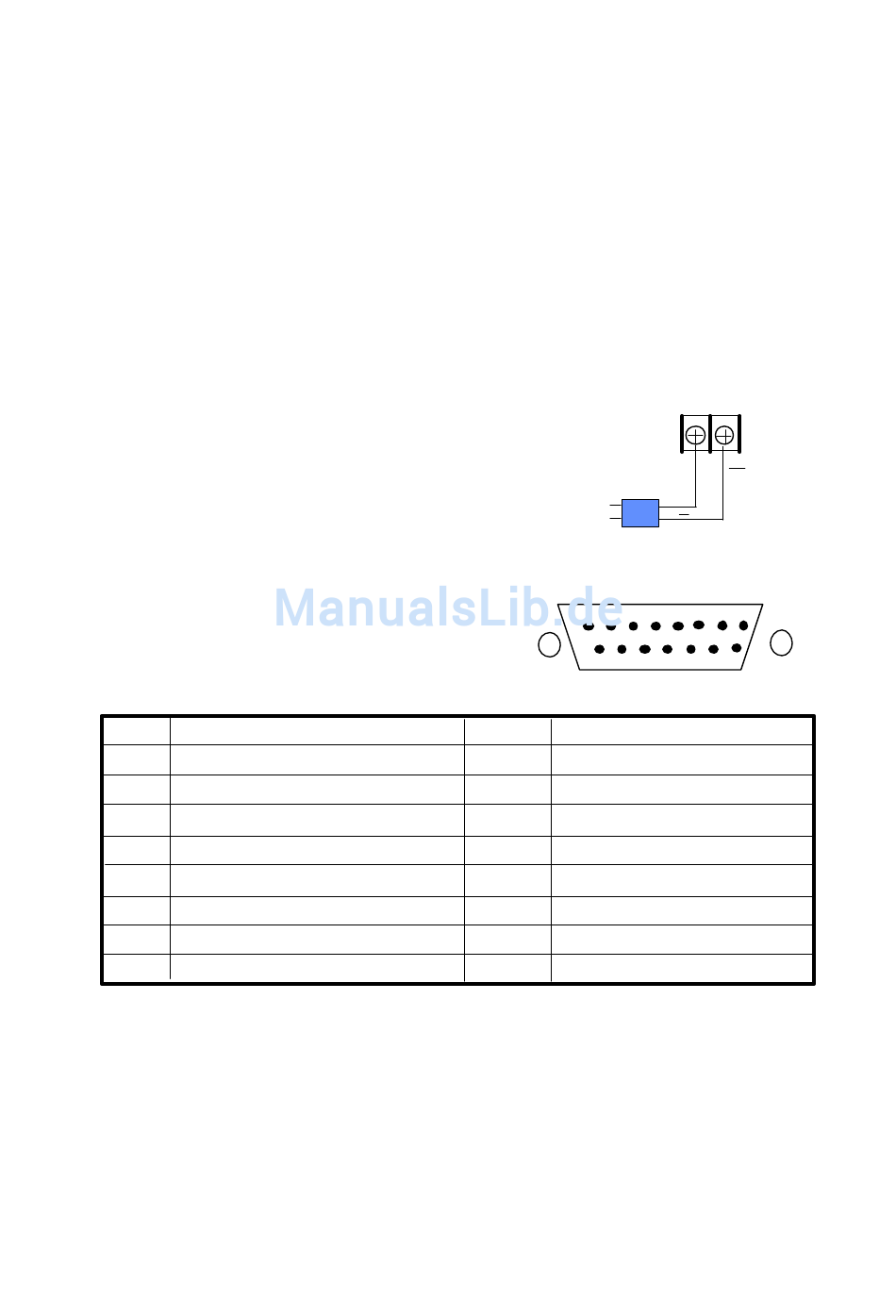

7. Spannung
Verbinden Sie die 24 V AC Stromquelle mit dem
Spannungsanschluß. Der Anschluß ist nebenstehend
abgebildet.
8. Alarmanschlüsse (DB-15)
POL # Bezeichnung
1
Allg. Alarm Ausgang
2
Alarm Norm. geschl. Ausgang
3
Alarm Reset
4
Masse
5
Alarm Ausgang
6
7
8
AC 24V Adapter
8
15
Pol #
Bezeichnung
9
Alarm Ausgang Norm. geöffn.
10
11
12
ALARM Eingang 1
13
ALARM Eingang 2
14
ALARM Eingang 3
15
ALARM Eingang 4
AC24V
+
+
1
9
6
