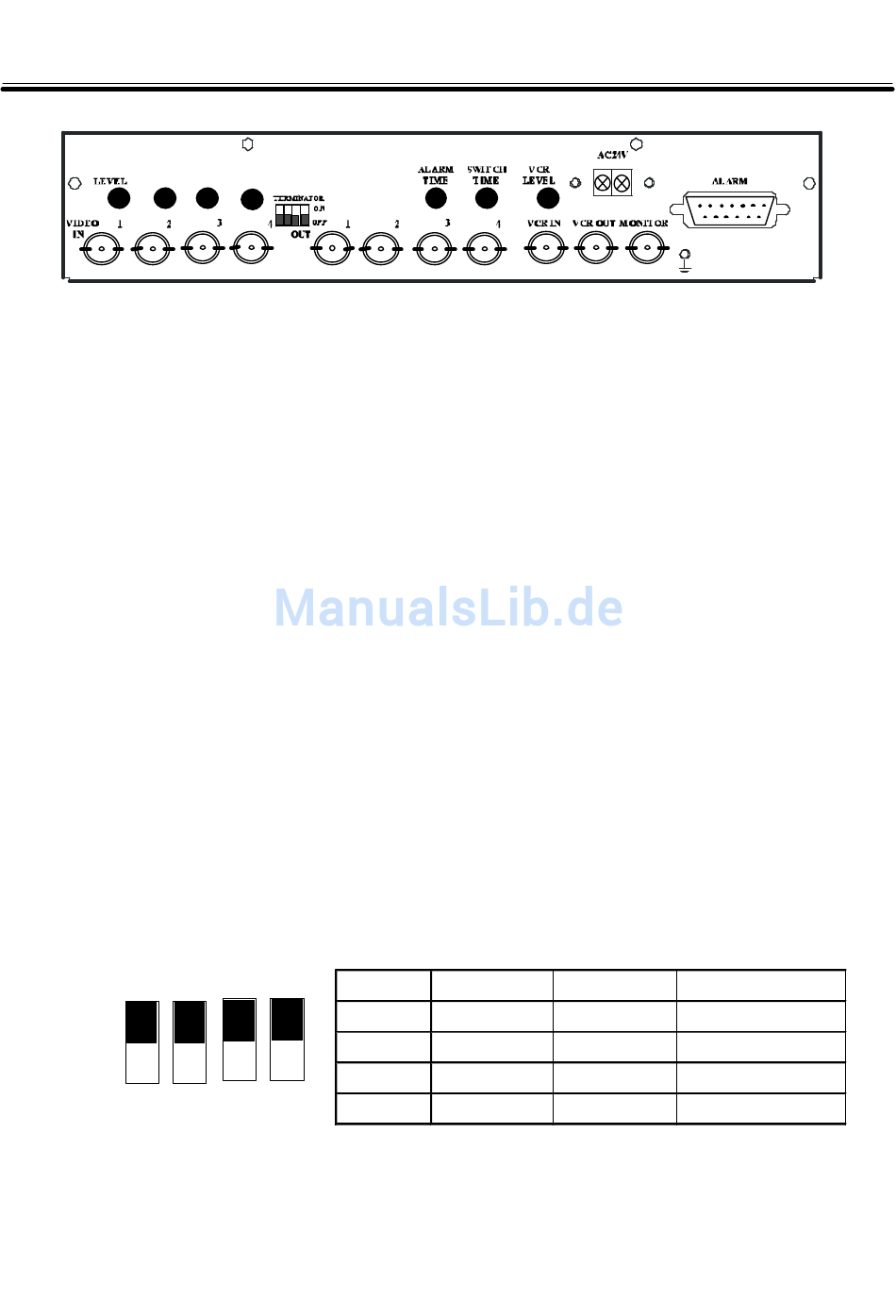

Kapitel II Anschlußbelegung
1. BNC Verbindungen
1.1 Video Eingang
Verbinden Sie den Video Ausgang mit entsprechenden Video Eingang durch ein
75 ohm Koaxkabel.
1.2 Video Ausgang
Verbinden Sie die anderen Geräte mit diesem Anschluß, der zum Durchschleifen des
Kamerabilds zu anderen Geräten verwendet wird.
1.3 Monitor
Verbinden Sie diesen Ausgang mit dem Haupt Monitor.
1.4 VCR Ausgang
Verbinden Sie diesen Ausgang mit dem Videoeingang des VCR. Über diesen Ausgang
wird der Quad Videoausgang erreicht.
1.5 VCR Eingang
Verbinden Sie diesen Eingang mit dem Videoausgang des VCR.
2. Stufe
Die 4 Regler werden zur Einstellung der Helligkeit des Video Eingangs verwendet. .
3. Endwiderstand An/Aus
AN
1
Jede Kamera sollte mit einem 75 Ohm Endwiderstand versehen sein. Dieser End-
widerstand ist gegeben, wenn alle Schalter 1-4 AN geschaltet sind. Wenn Kameras
zu anderen Geräten durchgeschleift werden, die Endwiderstände haben, sollte der
entsprechende Schalter AUS geschaltet sein.
Widerstand Kameraeingang
2
3
4
1
1
2
2
3
3
4
4
AUS
Kein Endwiders. 75 Ohm Endwiderstand
Kein Endwiders. 75 Ohm Endwiderstand
Kein Endwiders. 75 Ohm Endwiderstand
Kein Endwiders. 75 Ohm Endwiderstand
AN
