8.2 Alarm Eingang

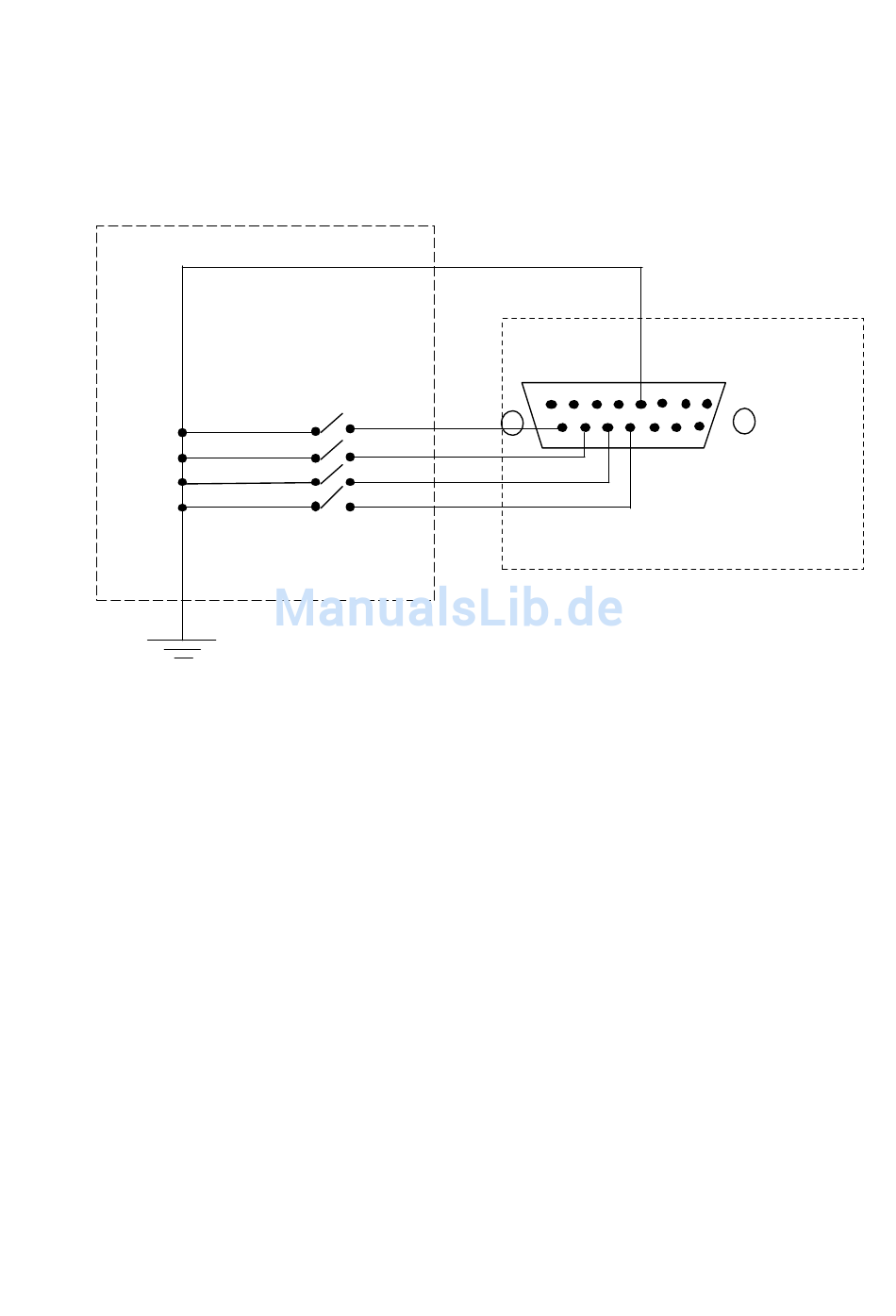

Für jeden der 4 Kanäle ist ein Alarm Sensor verfügbar. Diese sind
Normal Geöffnet, und die Verbindung zum Anschluß Masse bewirkt
einen Alarm.
SENSOR 4
SENSOR 3
SENSOR 2
SENSOR 1
Es gibt vier Alarm Eingänge für jede Kamera. Bitte schließen Sie die Alarm Eingänge
in der gleichen Reihenfolge an wie die Kamera Eingänge.
Wenn ein Alarm ausgelöst wird, reagiert dieser Quadrantenteiler wie folgt:
1. Vollbildanzeige des betroffenen Kanals.
2. Kontroll-LED des Kanals leuchtet auf.
3. Der Signalgeber ertönt.
Wenn 2 oder mehr Kameras von Alarmereignissen betroffen sind, wird das 4- fach Bild
angezeigt.
Nach Überschreitung der Alarmdauer schaltet der Quadrantenteiler automatisch auf
den Modus zurück, der vor dem Alarmereignis aktiv war.
2 1
8
15
9
8
ALARM
Schaltkreis
