Inhaltszusammenfassung für EverPlex 4BQ

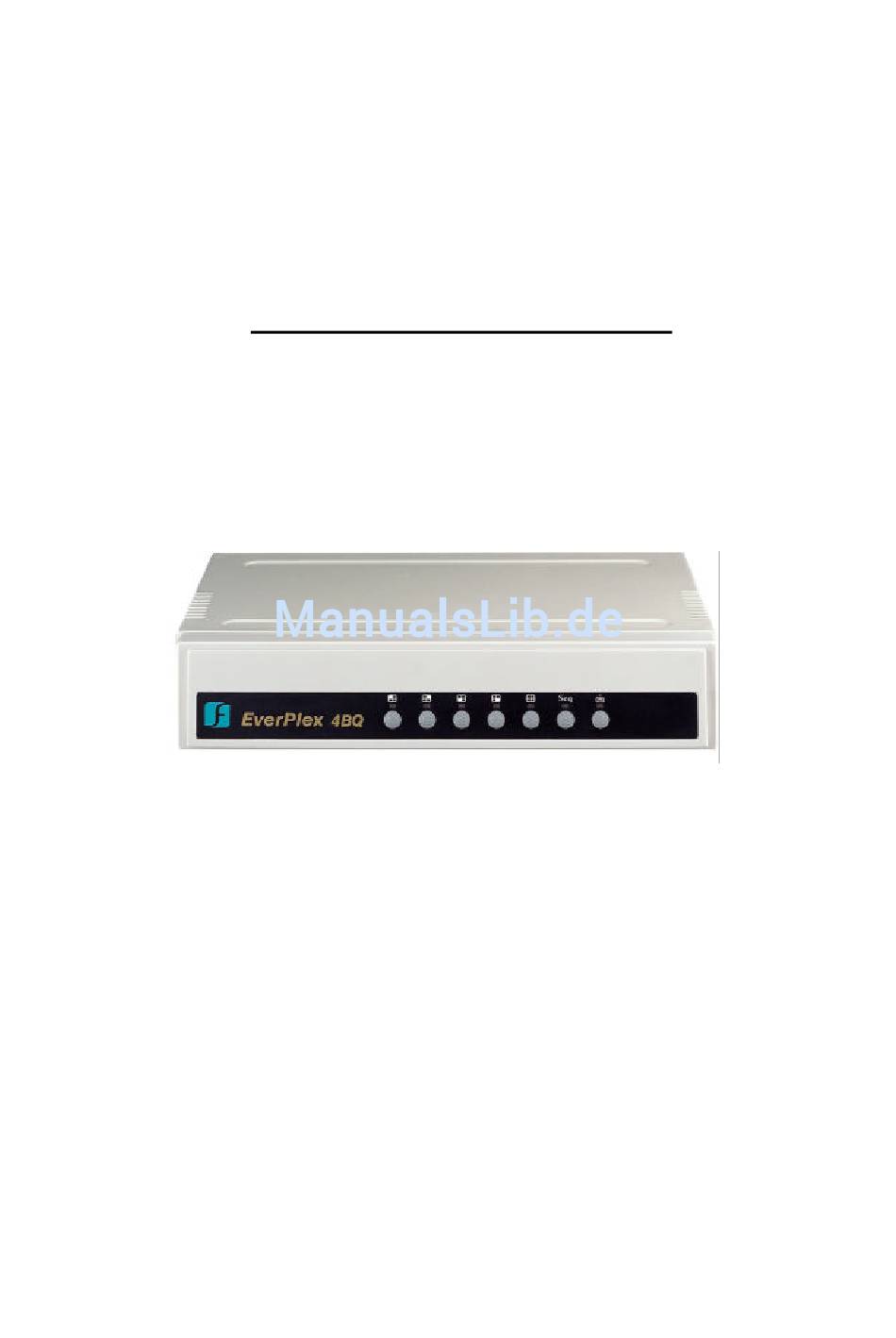

- Seite 1 Bedienungsanleitung s/w Echtzeit Quadrantenteiler Hochauflösende Bildqualität 4 Alarm Eingänge mit Signalgeber...
- Seite 2 Zubehör, Material und Design, basieren auf dem Bestreben, möglichst alle Marktanforderungen zufriedenzustellen. Bitte befolgen Sie alle Schritte dieser Bedienungsanleitung, um die optimale Funktion des EverPlex 4BQ sicherzustellen. Wir möchten an dieser Stelle darauf hinweisen, daß EverFocus bei unsachgemäßer Bedienung nicht zum Ersatz bzw. Reparatur verpflichtet ist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................1 Einführung ......................2 Spezifikation......................3 Kapitel I Vorderes Bedienteil ..............4 1. Vollbild .....................4 4-fach Darstellung..................4 3. Automatische Umschaltung................4 4. VCR Wiedergabe………................4 Kapitel II Anschlußbelegung.................5 BNC Verbindungen..................5 1.1 Video Eingang ...................5 1.2 Video Ausgang...................5 1.3 Monitor ....................5 1.4 VCR Ausgang ....................5 1.5 VCR Eingang ..................5 2. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Um elektronischen Kurzschlüssen und Brandgefahr vorzubeugen, installieren Sie das Gerät nie in feuchter oder staubiger Umgebung. Verwenden Sie das Gerät nie im Außenbereich oder Naßbereichen. Installationsumgebung: Die Temperatur sollte zwischen 0 C ~ +50 C liegen. Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden oder auf einem instabilen Untergrund installiert werden. -
Seite 5: Einführung
Dieser s/w Quadrantenteiler ist das ideale Gerät zur Bearbeitung von 4 Kamera- bildern. Mit automatischem Umschalter für die Kamerabilder mit 4-facher Echtzeit- Darstellung und sehr hoher Auflösung vereint der 4BQ viele praktische Funktionen in einem handlichen Gerät. Ein s/w Prozessor, der optimal für die Sicherheits- überwachung geeignet ist . -
Seite 6: Spezifikation
Spezifikation Video Eingang: Bis zu 4 Kameraeingänge und 1 VCR Eingang Video Ausgang: 1 Monitor Ausgang und 1 Quad VCRAusgang 1Vs-s/75 ohm Auffrischzeit: 15~30 Felder/Sek. VCR Wiedergabe: Vorhanden Alarm Eingang: 4 Alarmeingänge und 1 Alarm Reset Eingang Signalgeber: Eingebaut Alarm Ausgang: 2 Alarmausgänge (1 Normal geöffnet, 1 Normal geschlossen) Abmessung:... -
Seite 7: Kapitel I Vorderes Bedienteil
Kapitel I Vorderes Bedienteil 1. Bedientasten 1.1 Vollbild Drücken Sie eine beliebige Kanaltaste, damit der gewünschte Kanal als Vollbild auf dem Monitor angezeigt wird. Drücken Sie die Taste, um zur 4-fach Anzeige zu wechseln. 1.2 4-fach Anzeige Drücken Sie die Taste, um alle 4 Kameraeingänge in 4- fach Anzeige auf dem Haupt Monitor zu betrachten. -
Seite 8: Kapitel Ii Anschlußbelegung
Kapitel II Anschlußbelegung 1. BNC Verbindungen 1.1 Video Eingang Verbinden Sie den Video Ausgang mit entsprechenden Video Eingang durch ein 75 ohm Koaxkabel. 1.2 Video Ausgang Verbinden Sie die anderen Geräte mit diesem Anschluß, der zum Durchschleifen des Kamerabilds zu anderen Geräten verwendet wird. 1.3 Monitor Verbinden Sie diesen Ausgang mit dem Haupt Monitor. -
Seite 9: Alarmdauer
4. Alarmdauer Stellen Sie hier die gewünschte Alarmdauer von 1 bis 20 Sekunden ein. 5. Umschaltzeit Stellen Sie hier die gewünschte Umschaltzeit von 1 bis 10 Sekunden ein. 6. VCR Stufe Der Regler wird zur Einstellung der Helligkeit des VCR Ausgangs verwendet. 7. -
Seite 10: Alarm Ausgang
8.1 Alarm Ausgang Es gibt zwei Möglichkeiten, den Alarm Ausgang herzustellen: 8.1.1 Anschluß Normal Geöffnet (verwenden Sie Pol # 1 und # 9) RELAY Alarm Ausgang 4 Kanal s/w Quadrantenteiler 8.1.2 Anschluß Normal Geschlossen (verwenden Sie Pol # 1 und # 2) RELAY AlarmAusgang 4 Kanal s/w Quadrantenteiler... -
Seite 11: Alarm Eingang
8.2 Alarm Eingang Für jeden der 4 Kanäle ist ein Alarm Sensor verfügbar. Diese sind Normal Geöffnet, und die Verbindung zum Anschluß Masse bewirkt einen Alarm. ALARM Schaltkreis SENSOR 4 SENSOR 3 SENSOR 2 SENSOR 1 Es gibt vier Alarm Eingänge für jede Kamera. Bitte schließen Sie die Alarm Eingänge in der gleichen Reihenfolge an wie die Kamera Eingänge. - Seite 12 EverFocus Electronics Corp. Hong Kong Office: Head Office: Room 0, 10/F., Block 3, Camelpaint Building, 10F-6, No.79 Sec. 1 Shin-Tai Wu Road, 60, Hoi Yuen Road, Kwun Tong, Kowloon Hsi-Chi, Taipei, Taiwan Hong Kong TEL: 886-2-26982334 TEL: 852-2758-9871 FAX: 886-2-26982380 FAX: 852-2758-9056 European Office: USA Office:...
