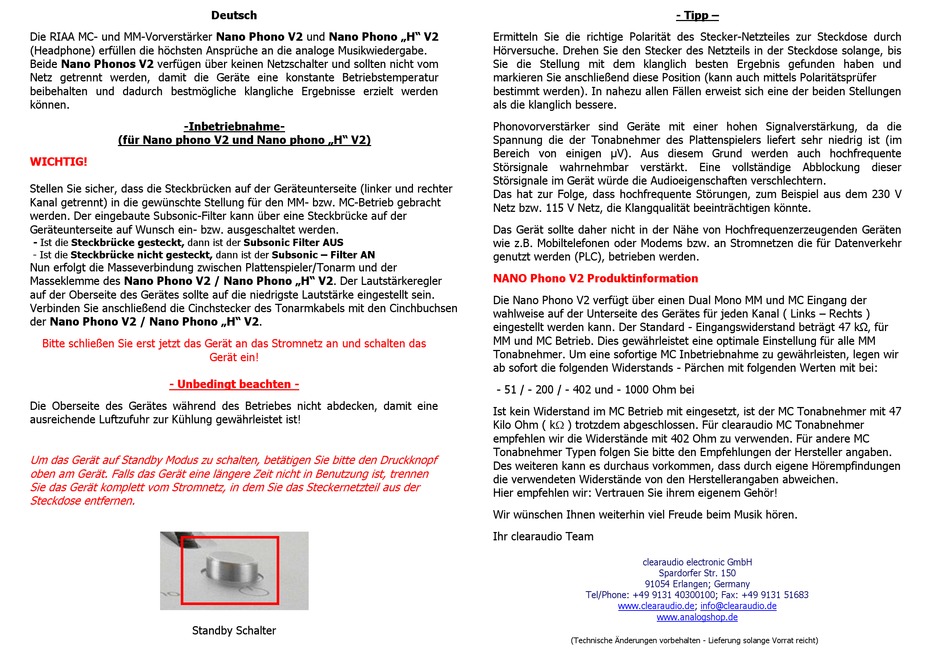

Clearaudio Nano Phono V2 Bedienungsanleitung Seite 2

Die RIAA MC- und MM-Vorverstärker Nano Phono V2 und Nano Phono „H" V2
(Headphone) erfüllen die höchsten Ansprüche an die analoge Musikwiedergabe.
Beide Nano Phonos V2 verfügen über keinen Netzschalter und sollten nicht vom
Netz getrennt werden, damit die Geräte eine konstante Betriebstemperatur
beibehalten und dadurch bestmögliche klangliche Ergebnisse erzielt werden
können.
-Inbetriebnahme-
(für Nano phono V2 und Nano phono „H" V2)
WICHTIG!
Stellen Sie sicher, dass die Steckbrücken auf der Geräteunterseite (linker und rechter
Kanal getrennt) in die gewünschte Stellung für den MM- bzw. MC-Betrieb gebracht
werden. Der eingebaute Subsonic-Filter kann über eine Steckbrücke auf der
Geräteunterseite auf Wunsch ein- bzw. ausgeschaltet werden.
- Ist die Steckbrücke gesteckt, dann ist der Subsonic Filter AUS
- Ist die Steckbrücke nicht gesteckt, dann ist der Subsonic – Filter AN
Nun erfolgt die Masseverbindung zwischen Plattenspieler/Tonarm und der
Masseklemme des Nano Phono V2 / Nano Phono „H" V2. Der Lautstärkeregler
auf der Oberseite des Gerätes sollte auf die niedrigste Lautstärke eingestellt sein.
Verbinden Sie anschließend die Cinchstecker des Tonarmkabels mit den Cinchbuchsen
der Nano Phono V2 / Nano Phono „H" V2.
Bitte schließen Sie erst jetzt das Gerät an das Stromnetz an und schalten das
- Unbedingt beachten -
Die Oberseite des Gerätes während des Betriebes nicht abdecken, damit eine
ausreichende Luftzufuhr zur Kühlung gewährleistet ist!
Um das Gerät auf Standby Modus zu schalten, betätigen Sie bitte den Druckknopf
oben am Gerät. Falls das Gerät eine längere Zeit nicht in Benutzung ist, trennen
Sie das Gerät komplett vom Stromnetz, in dem Sie das Steckernetzteil aus der
Steckdose entfernen.
Standby Schalter
Deutsch
Gerät ein!
Ermitteln Sie die richtige Polarität des Stecker-Netzteiles zur Steckdose durch
Hörversuche. Drehen Sie den Stecker des Netzteils in der Steckdose solange, bis
Sie die Stellung mit dem klanglich besten Ergebnis gefunden haben und
markieren Sie anschließend diese Position (kann auch mittels Polaritätsprüfer
bestimmt werden). In nahezu allen Fällen erweist sich eine der beiden Stellungen
als die klanglich bessere.
Phonovorverstärker sind Geräte mit einer hohen Signalverstärkung, da die
Spannung die der Tonabnehmer des Plattenspielers liefert sehr niedrig ist (im
Bereich von einigen µV). Aus diesem Grund werden auch hochfrequente
Störsignale wahrnehmbar verstärkt. Eine vollständige Abblockung dieser
Störsignale im Gerät würde die Audioeigenschaften verschlechtern.
Das hat zur Folge, dass hochfrequente Störungen, zum Beispiel aus dem 230 V
Netz bzw. 115 V Netz, die Klangqualität beeinträchtigen könnte.
Das Gerät sollte daher nicht in der Nähe von Hochfrequenzerzeugenden Geräten
wie z.B. Mobiltelefonen oder Modems bzw. an Stromnetzen die für Datenverkehr
genutzt werden (PLC), betrieben werden.
NANO Phono V2 Produktinformation
Die Nano Phono V2 verfügt über einen Dual Mono MM und MC Eingang der
wahlweise auf der Unterseite des Gerätes für jeden Kanal ( Links – Rechts )
eingestellt werden kann. Der Standard - Eingangswiderstand beträgt 47 kΩ, für
MM und MC Betrieb. Dies gewährleistet eine optimale Einstellung für alle MM
Tonabnehmer. Um eine sofortige MC Inbetriebnahme zu gewährleisten, legen wir
ab sofort die folgenden Widerstands - Pärchen mit folgenden Werten mit bei:
- 51 / - 200 / - 402 und - 1000 Ohm bei
Ist kein Widerstand im MC Betrieb mit eingesetzt, ist der MC Tonabnehmer mit 47
Kilo Ohm ( k ) trotzdem abgeschlossen. Für clearaudio MC Tonabnehmer
empfehlen wir die Widerstände mit 402 Ohm zu verwenden. Für andere MC
Tonabnehmer Typen folgen Sie bitte den Empfehlungen der Hersteller angaben.
Des weiteren kann es durchaus vorkommen, dass durch eigene Hörempfindungen
die verwendeten Widerstände von den Herstellerangaben abweichen.
Hier empfehlen wir: Vertrauen Sie ihrem eigenem Gehör!
Wir wünschen Ihnen weiterhin viel Freude beim Musik hören.
Ihr clearaudio Team
clearaudio electronic GmbH
Spardorfer Str. 150
91054 Erlangen; Germany
Tel/Phone: +49 9131 40300100; Fax: +49 9131 51683
www.clearaudio.de;
www.analogshop.de
(Technische Änderungen vorbehalten - Lieferung solange Vorrat reicht)
