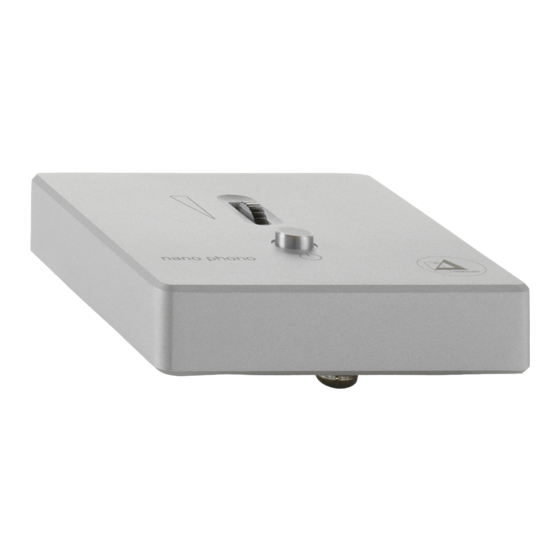

Clearaudio NANO PHONO "H" V2 (Headphone) Bedienungsanleitung
Riaa mc- und mm-vorverstärker
Vorschau ausblenden
Andere Handbücher für NANO PHONO "H" V2 (Headphone):
- Bedienungsanleitung (3 Seiten) ,
- Bedienungsanleitung (3 Seiten)
Verwandte Anleitungen für Clearaudio NANO PHONO "H" V2 (Headphone)
Inhaltszusammenfassung für Clearaudio NANO PHONO "H" V2 (Headphone)
- Seite 1 Nano Phono Nano Phono Headphone Bedienungsanleitung User Manual Clearaudio© electronic GmbH 2014 Stand: 08/2014...
-
Seite 3: Unbedingt Beachten
Deutsch Die RIAA MC- und MM-Vorverstärker Nano Phono V2 und Nano Phono „H“ V2 (Headphone) erfüllen die höchsten Ansprüche an die analoge Musikwiedergabe. Beide Nano Phonos V2 verfügen über einen Netzschalter. Aus klanglichen Gründen empfehlen wir Ihnen das Gerät nicht vom Netz zu trennen um eine konstante Betriebstemperatur beizubehalten. - Seite 4 Ist kein Widerstand im MC Betrieb mit eingesetzt, ist der MC Tonabnehmer mit 47 Kilo Ohm trotzdem abgeschlossen. Für clearaudio MC Tonabnehmer empfehlen wir die Widerstände mit 402 Ohm zu verwen- den. Für andere MC Tonabnehmer Typen folgen Sie bitte den Empfehlungen der Hersteller angaben.
- Seite 5 English Congratulations on the purchase of your new Nano Phono V2 / Nano Phono “H” V2 MC/MM phonostage. The Nano Phono V2 / Nano Phono “H” V2 features a power switch: we recommend that you keep the unit switched on in order to maintain a constant temperature for the electronic parts inside (this uses very little power).
- Seite 6 The standard input impedance is set at 47 kΩ, which ensures an optimal setting for all MM Cartridges. For the perfect input matching with MC cartridges, Clearaudio now includes the following resistor pairs: - 51...
- Seite 7 Technical data: Technische Daten - Verstärkung: Mode bei 1 kHz: 54 bis / to 68 dB (MC-Betrieb/ Amplification: Mode 34 bis / to 48 dB (MM-Betrieb/ Eingangsimpedanz: 47 kOhm/ 220pF / MM-Mode Input load: User Individual / / MC-Mode MM / MC – Eingang: schaltbar mit Steckbrücke (auf Unterseite) MM / MC - input: switchable (at bottom)
