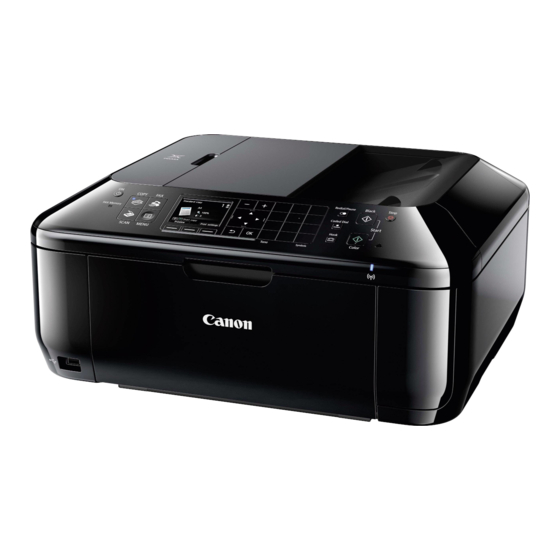

Seite 1 MX520 series Online-Handbuch Bitte zuerst lesen Im Gerät verfügbare nützliche Funktionen Überblick über das Gerät Deutsch (German)
Seite 2 • Grundsätzlich basieren die Beschreibungen in diesem Handbuch auf dem Produkt zum Zeitpunkt des Erstverkaufs. • Dieses Handbuch umfasst nicht die Handbücher für alle von Canon verkauften Produkte. Schlagen Sie im Handbuch nach, das zum Lieferumfang eines Produkts gehört, wenn Sie ein Produkt verwenden, das nicht in diesem Handbuch beschrieben ist.
Seite 3: In Diesem Dokument Verwendete Symbole
In diesem Dokument verwendete Symbole Warnung Anweisungen, die bei Nichtbeachtung zu tödlichen oder anderen schweren Verletzungen durch unsachgemäße Handhabung des Geräts führen können. Daher müssen diese Anweisungen aus Sicherheitsgründen befolgt werden. Vorsicht Anweisungen, die bei Nichtbeachtung zu Verletzungen oder Sachschäden durch unsachgemäße Handhabung des Geräts führen können.
Seite 4: Marken Und Lizenzen
Marken oder Marken von Adobe Systems Incorporated in den USA und/oder anderen Ländern. • Bluetooth ist eine Marke von Bluetooth SIG, Inc., USA, und Canon Inc. verfügt über eine Lizenz. • Alle anderen hierin verwendeten Namen von Unternehmen oder Produkten können Marken und/oder eingetragene Marken der jeweiligen Unternehmen sein.
Seite 5 Suchtipps Sie können nach Zielseiten suchen, indem Sie ein Schlüsselwort in das Suchfenster eingeben. Wichtig Wenn Sie anhand des Modellnamens des Produkts suchen, geben Sie nur die ersten beiden Ziffern der Zahl im Modellnamen ein. Beispiel: Nach MX452 suchen Geben Sie "MX45" ein •...
Seite 6 Beispiel: Sie möchten mehr über das Drucken von Collagen über My Image Garden erfahren Geben Sie "My Image Garden Collage" in das Suchfenster ein und starten Sie die Suche • Nach Referenzseiten suchen Sie können nach in diesem Handbuch beschriebenen Referenzseiten suchen, indem Sie den Modellnamen des Produkts und einen Seitentitel eingeben.
Seite 7: Fenster Zur Erläuterung Von Vorgängen
Fenster zur Erläuterung von Vorgängen In diesem Handbuch werden die meisten Funktionen auf Grundlage der Fenster beschrieben, die bei Verwendung von Windows 7 operating system Home Premium (nachfolgend als Windows 7 bezeichnet) angezeigt werden.
Seite 8: Überblick Über Das Gerät
Überblick über das Gerät Hauptkomponenten und Grundfunktionen Hauptkomponenten Info zur Stromversorgung des Geräts LCD-Anzeige und Bedienfeld Eingeben von Ziffern, Buchstaben und Symbolen Einlegen von Papier / Auflegen von Originalen Einlegen von Papier Auflegen von Originalen Einsetzen des USB-Flashlaufwerks Austauschen einer FINE-Patrone Austauschen einer FINE-Patrone Überprüfen des Tintenstatus Wartung...
Seite 9: Wartung
Wartung Druck wird blasser oder Farben sind falsch Durchführen der Wartung über den Computer Reinigen des Geräts...
Seite 10: Ändern Der Einstellungen Des Geräts
Ändern der Einstellungen des Geräts Ändern der Einstellungen des Geräts über den Computer Ändern der Geräteeinstellungen auf der LCD-Anzeige...
Seite 11: Ändern Der Einstellungen Des Geräts Über Den Computer
Ändern der Einstellungen des Geräts über den Computer Ändern der Druckoptionen Speichern von häufig verwendeten Druckprofilen Festlegen der zu verwendenden Tintenpatrone Verwalten der Leistung des Geräts Senken des Geräuschpegels des Geräts Ändern des Betriebsmodus des Geräts...
Seite 12: Ändern Der Geräteeinstellungen Auf Der Lcd-Anzeige
Ändern der Geräteeinstellungen auf der LCD-Anzeige Ändern der Geräteeinstellungen auf der LCD-Anzeige Faxeinstellungen Druckeinstell. LAN-Einstellungen Gerätbenutzereinstellungen Einstell. für Drucken vom Mobilt. Bluetooth-Einstellungen PictBridge-Einstellungen Sprachenauswahl Aktualisierung der Firmware Einstellung zurücksetzen Info zu ECO-Einstellungen Info zur Geräusch. Einstellung...
Seite 13: Informationen Über Die Netzwerkverbindung
Informationen über die Netzwerkverbindung Nützliche Informationen über die Netzwerkverbindung...
Seite 14: Im Gerät Verfügbare Nützliche Funktionen
Im Gerät verfügbare nützliche Funktionen Die folgenden nützlichen Funktionen stehen im Gerät zur Verfügung. Nutzen Sie die verschiedenen Funktionen für ein noch besseres Fotoerlebnis. Fotos einfach drucken Inhalt herunterladen Gescannte Bilder ins Internet hochladen Online-Elemente einfach drucken Einfach von einem Smartphone drucken Drucken mit Google Cloud Print Direkt drucken von iPad, iPhone oder iPod touch Fotos einfach über eine Anwendung drucken...
Seite 15 Premiuminhalte können ganz einfach über My Image Garden heruntergeladen werden. Heruntergeladene Premiuminhalte können direkt über My Image Garden ausgedruckt werden. Stellen Sie sicher, dass zum Drucken von heruntergeladenem Premiuminhalt Original Canon Tintenpatronen für alle Farben in einem unterstützten Drucker installiert sind.
Seite 16 Verwenden Sie Canon Easy-PhotoPrint (für iOS/Android), um auf einem Smartphone gespeicherte Fotos einfach über eine drahtlose Verbindung zu drucken. Sie können ebenfalls gescannte Daten (PDF oder JPEG) ohne Verwendung eines Computers direkt auf einem Smartphone empfangen. Canon Easy-PhotoPrint (für iOS/Android) kann im App Store und bei Google Play heruntergeladen werden.
Seite 17 Drucken in verschiedenen Umgebungen mit Google Cloud Print Das Gerät ist mit Google Cloud Print kompatibel (Google Cloud Print ist ein Dienst von Google Inc.). Google Cloud Print ermöglicht das Drucken an jedem Ort über Anwendungen oder Services, die Google Cloud Print unterstützen.
Seite 18: Funktion Zur Online-Speicher-Integration
Funktion zur Online-Speicher-Integration Das Gerät bietet eine Integration in Online-Speicherservices wie Evernote an. Integration in Online-Notizenservice "Evernote" Wenn eine Evernote-Client-Anwendung auf Ihrem Computer installiert ist, können Sie gescannte Bilder in die Anwendung importieren und sie auf den Evernote-Server hochladen. Auf die hochgeladenen Bilder kann von anderen Computern, Smartphones usw. aus zugegriffen werden. Sie müssen ein Konto erstellen, um Evernote verwenden zu können.
Seite 19: Drucken Von Einem Airprint-Kompatiblen Gerät
Drucken von einem AirPrint-kompatiblen Gerät In diesem Dokument wird erläutert, wie Sie AirPrint für das drahtlose Drucken von Ihrem iPad, iPhone und iPod touch über einen Canon-Drucker verwenden können. Mit AirPrint können Sie Fotos, E-Mails, Webseiten und Dokumente von Ihrem Apple-Gerät direkt an einen Drucker senden, ohne einen Treiber zu installieren.
Seite 20 Tippen Sie in den Menüoptionen auf Drucken (Print). Wählen Sie unter Druckeroptionen (Printer Options) das von Ihnen verwendete Modell aus. Wichtig Da nicht jede Anwendungssoftware AirPrint unterstützt, werden die Druckeroptionen (Printer Options) möglicherweise nicht angezeigt. Wenn in einer Anwendungssoftware keine Druckeroptionen verfügbar sind, können Sie nicht von dieser Anwendungssoftware drucken.
Seite 21 Doppelseitiger Druck: Wenn das Modell doppelseitigen Druck unterstützt, können Sie Ein (On) oder Aus (Off) wählen. Bereich: Der Seitenbereich kann nur zusammen mit bestimmter Anwendungssoftware und bestimmten Dateitypen verwendet werden (wie z. B. PDF-Dateien). Klicken Sie unter 1 Kopie (1 Copy) auf + oder -, um die Anzahl der benötigten Kopien zu bestimmen.
Seite 22 Abbrechen eines Druckauftrags Um einen Druckauftrag mit AirPrint abzubrechen, gehen Sie wie in einer der folgenden Methoden beschrieben vor: • Am Gerät: Verwenden Sie das Bedienfeld des Geräts, um den Druckauftrag abzubrechen. • Mit einem Apple-Gerät: Drücken Sie zweimal die Startseite (Home)-Taste auf dem Apple-Gerät. Tippen Sie auf das Symbol Drucken (Print), um die Liste der Druckaufträge anzuzeigen.
Seite 23 Hinweis Die für die Erklärungen verwendeten Fenster können sich von den Fenstern unterscheiden, die von Ihrem Apple-Produkt oder Ihrer -Anwendungssoftware angezeigt werden.
Seite 24 Überblick über das Gerät Hauptkomponenten und Grundfunktionen Hauptkomponenten Info zur Stromversorgung des Geräts LCD-Anzeige und Bedienfeld Eingeben von Ziffern, Buchstaben und Symbolen Einlegen von Papier / Auflegen von Originalen Einlegen von Papier Auflegen von Originalen Einsetzen des USB-Flashlaufwerks Austauschen einer FINE-Patrone Austauschen einer FINE-Patrone Überprüfen des Tintenstatus Wartung...
Seite 25: Hauptkomponenten Und Grundfunktionen
Hauptkomponenten und Grundfunktionen Hauptkomponenten Info zur Stromversorgung des Geräts LCD-Anzeige und Bedienfeld Eingeben von Ziffern, Buchstaben und Symbolen...
Seite 26 Hauptkomponenten Vorderansicht Rückansicht Innenansicht Bedienfeld...
Seite 27 Vorderansicht Bedienfeld Mithilfe des Bedienfelds können Sie die Einstellungen ändern und das Gerät bedienen. Bedienfeld ADF (automatischer Dokumenteneinzug) Legen Sie das Dokument zum Kopieren, Scannen oder Faxen ein. Die in das Vorlagenfach eingelegten Dokumente werden automatisch nacheinander gescannt. Einlegen von Dokumenten in den ADF (automatischer Dokumenteneinzug) Abdeckung des Dokumenteneinzugs Öffnen Sie die Abdeckung, um einen Papierstau zu entfernen.
Seite 28 Wird geöffnet, um die FINE-Patrone auszutauschen oder um Papierstaus innerhalb des Geräts zu beheben. (10) Papierführungen Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen. (11) Vorderes Fach Wird zum Einlegen verschiedener für das Gerät geeigneter Papierformate und -typen verwendet. Blätter desselben Papierformats und -typs können als Stapel eingelegt werden.
Seite 29 Wichtig Vermeiden Sie jede Berührung des Metallgehäuses. Das zum Anschluss an das Gerät verwendete USB-Kabel darf nicht länger als 3 m (10 Fuß) sein, um die Funktionsweise anderer Peripheriegeräte nicht zu beeinträchtigen.
Seite 30 Rückansicht Transporteinheit Öffnen Sie die hintere Abdeckung, um gestautes Papier zu entfernen. Netzkabelanschluss Schließen Sie hier das mitgelieferte Netzkabel an. Buchse für Telefonkabel Über diese Buchse wird eine Verbindung zur Telefonleitung hergestellt. Buchse für externe Geräte Über die Buchse können Sie ein externes Gerät anschließen, beispielsweise ein Telefon oder einen Anrufbeantworter.
Seite 31 Innenansicht Tintenpatronen-Sperrhebel Fixiert die FINE-Patrone. FINE-Patrone (Tintenpatronen) Eine austauschbaren Patrone, in die Druckkopf und Tintenpatrone integriert sind. FINE-Patronen-Halterung Hier wird die FINE-Patrone eingesetzt. Die FINE-Patrone mit den Farbtinten muss in die linke Halterung und die FINE-Patrone mit der schwarzen Tinte in die rechte Halterung eingesetzt werden. Abdeckung für Kopf Wird zum Austauschen der FINE-Patrone geöffnet.
Seite 33 Bedienfeld * Sämtliche Tasten und Anzeigen auf dem Bedienfeld werden zur besseren Veranschaulichung leuchtend dargestellt. Anzeige der Auswahl-/Einstellungstasten Anzeige der Zifferntasten Hinweis Auf dem Bedienfeld werden die Tasten angezeigt, die abhängig vom Vorgang zur Verfügung stehen. Beim Angeben der Anzahl von Exemplaren für den Fotodruck oder das Kopieren oder beim Auswählen von Optionen im Druckeinstellungsbildschirm werden die Auswahl-/ Einstellungstasten wie unter dargestellt angezeigt.
Seite 34 Taste Wahlwiederholung/Pause (Redial/Pause) Über diese Taste wird eine Liste der über die Zifferntasten kürzlich gewählten Nummern angezeigt, um eine ausgewählte Rufnummer erneut zu wählen. Außerdem können Sie mit dieser Taste Pausenzeiten zwischen oder nach den Ziffern beim Wählvorgang (z. B. bei internationalen Gesprächen) eingeben.
Seite 35 Wenn das Gerät an eine Impulswahlleitung angeschlossen ist, wird mit dieser Taste vorübergehend zur Tonwahl gewechselt und der Eingabemodus für die Zeicheneingabe geändert. Diese Taste wird auch zum Wählen mithilfe der Zifferntasten verwendet. (21) Zifferntasten Werden zur Eingabe von Fax-/Telefonnummern und Zeichen verwendet. Hinweis Wenn Sie die Tasten des Bedienfelds drücken, gibt das Gerät einen Piepton aus.
Seite 36: Info Zur Stromversorgung Des Geräts
Info zur Stromversorgung des Geräts Sicherstellen, dass der Drucker eingeschaltet ist Ein- und Ausschalten des Geräts Hinweis zur Steckdose/Zum Netzkabel Hinweis zum Abziehen des Netzkabels...
Seite 37: Sicherstellen, Dass Der Drucker Eingeschaltet Ist
Sicherstellen, dass der Drucker eingeschaltet ist Die Anzeige auf der Modustaste oder der Taste MENÜ (MENU) leuchtet blau, wenn das Gerät eingeschaltet ist. Auch wenn bei ausgeschalteter LCD-Anzeige eine Anzeige auf diesen Tasten leuchtet, ist das Gerät eingeschaltet. Hinweis Direkt nach dem Einschalten des Geräts kann es einige Zeit dauern, bis das Gerät den Druckvorgang startet.
Seite 38: Ein- Und Ausschalten Des Geräts
Ein- und Ausschalten des Geräts Einschalten des Geräts Drücken Sie die Taste EIN (ON), um das Gerät einzuschalten. Die Anzeige auf der Taste KOPIE (COPY) blinkt und leuchtet dann blau. Sicherstellen, dass der Drucker eingeschaltet ist Hinweis Direkt nach dem Einschalten des Geräts kann es einige Zeit dauern, bis das Gerät den Druckvorgang startet.
Seite 39 Wichtig Wenn Sie das Netzkabel abziehen, nachdem Sie das Gerät ausgeschaltet haben, vergewissern Sie sich, dass alle Anzeigen auf dem Bedienfeld erloschen sind. Hinweis zum Abziehen des Netzkabels Hinweis Wenn das Gerät ausgeschaltet ist, können keine Faxe gesendet oder empfangen werden. Das Gerät kann nicht ausgeschaltet werden, während das Gerät ein Fax sendet oder empfängt bzw.
Seite 40: Hinweis Zur Steckdose/Zum Netzkabel
Hinweis zur Steckdose/Zum Netzkabel Überprüfen Sie die Steckdose/das Netzkabel einmal im Monat, und stellen Sie fest, ob die Steckdose/das Netzkabel einen oder mehrere der unten genannten Fehler aufweist. Die Steckdose/das Netzkabel ist heiß. Die Steckdose/das Netzkabel ist rostig. Die Steckdose/das Netzkabel ist verbogen. Die Steckdose/das Netzkabel ist abgenutzt.
Seite 41: Hinweis Zum Abziehen Des Netzkabels
Hinweis zum Abziehen des Netzkabels Gehen Sie zum Abziehen des Netzkabels des Geräts wie nachstehend beschrieben vor. Wichtig Wenn Sie das Netzkabel abziehen, drücken Sie die Taste EIN (ON) und vergewissern sich, dass keine der Anzeigen am Bedienfeld leuchtet. Wenn das Netzkabel abgezogen wird, bevor alle Anzeigen am Bedienfeld erloschen sind, kann der Druckkopf eintrocknen oder verstopfen, wodurch sich die Druckqualität verschlechtert.
Seite 42: Lcd-Anzeige Und Bedienfeld
LCD-Anzeige und Bedienfeld Mithilfe des Geräts können Sie ohne Computer Kopien erstellen, Faxe senden und empfangen, Originale scannen und Fotos auf einem USB-Flashlaufwerk drucken. Auf die verschiedenen Funktionen des Geräts haben Sie auch über den Menübildschirm und den Einstellungsbildschirm auf der LCD-Anzeige Zugriff. Sie können den Kopier-, Scan- oder Faxmodus auswählen.
Seite 43 Drücken Sie die mittlere Taste Funktion (Function). Der Bildschirm Empfangsmod.-Einstellungen (Receive mode settings) wird angezeigt. Drücken Sie die rechte Taste Funktion (Function), um SE-Bildqualität (TX image qlty) auszuwählen. Der Bildschirm Einstell. für SE-Bildqualität (TX image quality settings) wird angezeigt.
Seite 44: Eingeben Von Ziffern, Buchstaben Und Symbolen
Eingeben von Ziffern, Buchstaben und Symbolen Bei der Eingabe von Informationen, z. B. des Gerätenamens oder eines Empfängernamens für die Code- Kurzwahl usw., können Sie Zeichen auf dem Gerät über die Zifferntasten eingeben. Wechseln des Eingabemodus Das Gerät verfügt über drei Eingabemodi: Kleinbuchstaben, Großbuchstaben, Ziffern. Sie können die Zifferntasten zur Eingabe von Zeichen in den einzelnen Eingabemodi verwenden.
Seite 45 Bewegen Sie den Cursor mit der Taste oder unter die Stelle, die Sie bearbeiten möchten. So fügen Sie ein Leerzeichen ein Drücken Sie die rechte Taste Funktion (Function), um Leerzeichen (Space) auszuwählen. Ein Leerzeichen kann nach und zwischen Zeichen eingefügt werden. So fügen Sie ein Zeichen ein Bewegen Sie den Cursor unter das Zeichen rechts von der Einfügeposition, und geben Sie das Zeichen ein.
Seite 46: Einlegen Von Papier / Auflegen Von Originalen
Einlegen von Papier / Auflegen von Originalen Einlegen von Papier Auflegen von Originalen Einsetzen des USB-Flashlaufwerks...
Seite 47: Einlegen Von Papier
Einlegen von Papier Einlegen von Normalpapier/Fotopapier Einlegen von Umschlägen Verwendbare Medientypen Nicht verwendbare Medientypen Druckbereich...
Seite 48: Einlegen Von Normalpapier/Fotopapier
Wenn Sie Normalpapier für Testausdrucke auf kleine Formate z. B. 10 x 15 cm (4 x 6 Zoll) oder 13 x 18 cm (5 x 7 Zoll) zurechtschneiden, kann dieses Papier einen Papierstau verursachen. Hinweis Wir empfehlen für das Drucken von Fotos die Verwendung von Original-Fotopapier von Canon. Ausführliche Informationen zu Originalpapier von Canon finden Sie unter Verwendbare Medientypen.
Seite 49 Schieben Sie beide Papierführungen mithilfe der rechten Papierführung vollständig nach außen. Legen Sie das Papier MIT DER ZU BEDRUCKENDEN SEITE NACH UNTEN in die Mitte des vorderen Fachs ein. Schieben Sie den Papierstapel vollständig in das vordere Fach hinein, bis er hinten am Fach anliegt.
Seite 50 Öffnen Sie die Verlängerung des Ausgabefachs. Öffnen Sie das Papierausgabefach. Öffnen Sie das Papierausgabefach vorsichtig, und ziehen Sie die Papierausgabestütze heraus. Wichtig Achten Sie darauf, das Papierausgabefach während des Drucks zu öffnen. Andernfalls kann der Druckvorgang vom Gerät nicht gestartet werden. Hinweis Nach dem Einlegen das Papiers Wählen Sie auf dem Bedienfeld im Bildschirm für die Druckeinstellungen oder im Druckertreiber das...
Seite 51: Einlegen Von Umschlägen
Einlegen von Umschlägen Es können Umschläge in den Formaten DL und US #10 eingelegt werden. Wenn die Druckertreibereinstellungen richtig festgelegt wurden, wird die Adresse automatisch gedreht und entsprechend der Ausrichtung des Umschlags gedruckt. Wichtig Das Bedrucken von Umschlägen über das Bedienfeld oder eine Digitalkamera wird nicht unterstützt. Folgende Umschläge können nicht bedruckt werden: Andernfalls können im Gerät Papierstaus oder Gerätefehlfunktionen auftreten.
Seite 52 Schieben Sie beide Papierführungen mithilfe der rechten Papierführung vollständig nach außen. Legen Sie die Umschläge MIT DER ANSCHRIFTENSEITE NACH UNTEN in die Mitte des vorderen Fachs ein. Die Umschlagklappen liegen links und weisen nach oben. Rückseite Anschriftenseite Schieben Sie die Umschläge vollständig in das vordere Fach hinein, bis sie hinten am Fach anliegen.
Seite 53 Hinweis Legen Sie nicht zu viele Umschläge ein. Der Stapel darf nicht über die Papierführungen hinausragen. Öffnen Sie die Verlängerung des Ausgabefachs. Öffnen Sie das Papierausgabefach. Öffnen Sie das Papierausgabefach vorsichtig, und ziehen Sie die Papierausgabestütze heraus. Wichtig Achten Sie darauf, das Papierausgabefach während des Drucks zu öffnen. Andernfalls kann der Druckvorgang vom Gerät nicht gestartet werden.
Seite 54 Wählen Sie im Druckertreiber im Bildschirm für die Druckeinstellungen das Format und den Typ der eingelegten Umschläge aus.
Seite 55: Verwendbare Medientypen
Optimale Druckergebnisse erhalten Sie mit für den Tintenstrahldruck geeignetem und dieses Gerät optimiertem Papier. Canon bietet Ihnen eine Vielzahl von Papiersorten (z. B. Aufkleber sowie Foto- oder Dokumentenpapier) an, mit denen Sie das Gerät noch vielseitiger einsetzen können. Wir empfehlen, für den Ausdruck Ihrer wichtigen Fotos Originalpapier von Canon zu verwenden.
Seite 56 (17 bis 28 lb) (ausgenommen Originalpapier von Canon) Verwenden Sie kein leichteres oder schwereres Papier (es sei denn, es handelt sich um Originalpapier von Canon), da dies zu einem Papierstau im Gerät führen kann. Hinweise zur Lagerung von Papier Nehmen Sie die benötigte Anzahl an Blättern kurz vor dem Drucken aus der Verpackung.
Seite 57: Maximale Papierkapazität
50 Blatt Normalpapier (einschließlich Recyclingpapier) Umschläge 5 Umschläge Originalpapier von Canon Hinweis Wir empfehlen, die bedruckten Seiten vor dem nächsten Druckvorgang aus dem Papierausgabefach zu entnehmen, um ein Verwischen und Verfärben zu vermeiden (Hochauflösendes Papier <HR-101N> ist hiervon ausgenommen).
Seite 58 *2 Wir empfehlen, den bedruckten Umschlag vor dem nächsten Druckvorgang aus dem Papierausgabefach zu entnehmen, um ein Verwischen und Verfärben zu vermeiden. *3 Wenn Sie mehrere Blätter dieses Papiers in das hintere Fach einlegen, können beim Einzug Spuren auf der zu bedruckenden Seite entstehen. Auch kann es vorkommen, dass das Papier nicht einwandfrei eingezogen wird.
Seite 59: Medientypeinstellungen Auf Dem Bedienfeld
Medientypeinstellungen auf dem Bedienfeld Handelsübliches Papier Medienname Einstellungen in Med.typ (Type) Normalpapier (einschließlich Recyclingpapier) Normalpap. (Plain paper) Originalpapier von Canon Papier für den Fotodruck: Medienname <Artikelnummer> Einstellungen in Med.typ (Type) Professional Fotopapier Platin <PT-101> Pro Platin (Pro Platinum) Fotoglanzpapier für den alltäglichen Einsatz <GP-501>...
Seite 60: Nicht Verwendbare Medientypen
(17 lb)) Zu dickes Papier (Papiergewicht über 105 g /m (28 lb), ausgenommen Originalpapier von Canon) Beim Drucken auf Papier mit kleinerem Format als A5: Papier, das dünner als eine Postkarte ist (dies betrifft auch auf dieses Format beschnittenes Normalpapier und Blätter von Notizblöcken)
Seite 61 Druckbereich Druckbereich Andere Formate als Letter, Legal, Umschläge Letter, Legal Umschläge...
Seite 62 Bereich freigelassen. Der tatsächlich bedruckbare Bereich befindet sich innerhalb dieser Ränder. Empfohlener Druckbereich : Canon empfiehlt, innerhalb dieses Bereichs zu drucken. Bedruckbarer Bereich : Der Bereich, in dem das Drucken möglich ist. Das Drucken in diesem Bereich kann jedoch die Druckqualität oder die Genauigkeit der Papierzufuhr beeinträchtigen.
Seite 63: Andere Formate Als Letter, Legal, Umschläge
Andere Formate als Letter, Legal, Umschläge Größe Bedruckbarer Bereich (Breite x Höhe) 141,2 x 202,0 mm (5,56 x 7,95 Zoll) 203,2 x 289,0 mm (8,00 x 11,38 Zoll) 175,2 x 249,0 mm (6,90 x 9,80 Zoll) 10 x 15 cm (4 x 6 Zoll) 94,8 x 144,4 mm (3,73 x 5,69 Zoll) 13 x 18 cm (5 x 7 Zoll) 120,2 x 169,8 mm (4,73 x 6,69 Zoll)
Seite 64: Letter, Legal
Letter, Legal Größe Bedruckbarer Bereich (Breite x Höhe) Letter 203,2 x 271,4 mm (8,00 x 10,69 Zoll) Legal 203,2 x 347,6 mm (8,00 x 13,69 Zoll) Empfohlener Druckbereich 32,5 mm (1,28 Zoll) 33,5 mm (1,32 Zoll) Bedruckbarer Bereich 3,0 mm (0,12 Zoll) 5,0 mm (0,20 Zoll) 6,4 mm (0,25 Zoll) 6,3 mm (0,25 Zoll)
Seite 65 Umschläge Größe Empfohlener Druckbereich (Breite x Höhe) Umschlag DL 98,8 x 179,5 mm (3,88 x 7,06 Zoll) Umschlag #10 93,5 x 200,8 mm (3,68 x 7,90 Zoll) Empfohlener Druckbereich 8,0 mm (0,31 Zoll) 32,5 mm (1,28 Zoll) 5,6 mm (0,22 Zoll) 5,6 mm (0,22 Zoll)
Seite 66: Auflegen Von Originalen
Auflegen von Originalen Auflageposition für Originale Auflegen von Originalen auf die Auflagefläche Einlegen von Dokumenten in den ADF (automatischer Dokumenteneinzug) Auflegen von Originalen für jede Funktion Für das Kopieren oder Scannen geeignete Originale...
Seite 67: Auflageposition Für Originale
Auflageposition für Originale Das Gerät besitzt zwei Positionen für das Auf- bzw. Einlegen von Originalen: Auflagefläche und ADF (automatischer Dokumenteneinzug). Wählen Sie die Position zum Auf- bzw. Einlegen des Originals unter Berücksichtigung von Größe, Typ und Verwendungszweck aus. Für das Kopieren oder Scannen geeignete Originale Auflegen von Dokumenten, Fotos oder Büchern auf die Auflagefläche Einlegen von zwei oder mehr Dokumentblättern mit dem gleichen Format und der gleichen Stärke in den ADF...
Seite 68: Auflegen Von Originalen Auf Die Auflagefläche
Auflegen von Originalen auf die Auflagefläche Sie können Originale zum Kopieren, Faxen oder Scannen auf die Auflagefläche legen. Legen Sie ein Originaldokument auf die Auflagefläche. Öffnen Sie den Vorlagendeckel. Wichtig Berühren Sie beim Öffnen oder Schließen des Vorlagendeckels nicht die Tasten und die LCD-Anzeige auf dem Bedienfeld.
Seite 69 Wichtig Nach dem Auflegen des Originals auf die Auflagefläche müssen Sie unbedingt den Vorlagendeckel schließen, bevor Sie den Kopier-, Fax- oder Scanvorgang starten.
Seite 70: Einlegen Von Dokumenten In Den Adf (Automatischer Dokumenteneinzug)
Einlegen von Dokumenten in den ADF (automatischer Dokumenteneinzug) Sie können Dokumente zum Kopieren, Faxen oder Scannen in den ADF (automatischer Dokumenteneinzug) einlegen. Hinweis Um Dokumente mit optimaler Qualität zu scannen, legen Sie sie auf die Auflagefläche. Stellen Sie sicher, dass sich kein Original auf der Auflagefläche befindet. Legen Sie ein Dokument in den ADF ein.
Seite 72: Auflegen Von Originalen Für Jede Funktion
Auflegen von Originalen für jede Funktion In Abhängigkeit von der beim Kopieren, Faxen, Scannen usw. ausgewählten Funktion müssen Sie das Original möglicherweise in unterschiedlicher Position auf- bzw. einlegen. Positionieren Sie das Originaldokument gemäß der ausgewählten Funktion auf der Auflagefläche. Wenn Sie das Originaldokument nicht korrekt auflegen, wird es möglicherweise nicht ordnungsgemäß...
Seite 73 - Wählen Sie für Dok.typ (Doc.type) die Option Automat. Scannen (Auto scan), um ein gedrucktes Foto, eine Postkarte, eine Visitenkarte oder einen Datenträger zu scannen - Wählen Sie für Dok.typ (Doc.type) die Option Foto (Photo), und geben Sie für Scangrö. (Scan size) die Option Automat.
Seite 74: Für Das Kopieren Oder Scannen Geeignete Originale
Für das Kopieren oder Scannen geeignete Originale Folgende Originale können auf die Auflagefläche gelegt bzw. in den ADF (automatischer Dokumenteneinzug) eingelegt werden. Auflagefläche Einstellung Details - Textdokumente, Zeitungen und Zeitschriften Art des Originals - Gedruckte Fotos, Postkarten, Visitenkarten und Disks (BD/DVD/CD usw.) - Nicht für den ADF geeignete Dokumente Format (Breite x Höhe) Max.
Seite 75 - Fotopapier oder dickes Papier...
Seite 76: Einsetzen Des Usb-Flashlaufwerks
Einsetzen des USB-Flashlaufwerks Einsetzen des USB-Flashlaufwerks Entfernen des USB-Flashlaufwerks...
Seite 77 Einsetzen des USB-Flashlaufwerks Druckbare Bilddaten Dieses Gerät akzeptiert Bilder, die mit einer DCF-kompatiblen (Design rule for Camera File) Kamera (kompatibel mit Exif 2.2/2.21/2.3), TIFF (kompatibel mit Exif 2.2/2.21/2.3), aufgenommen wurden. Bilder oder Filme in anderen Formaten (z. B. RAW) können nicht gedruckt werden. Das Gerät akzeptiert gescannte und mit dem Gerät gespeicherte Bilder, wenn Dok.typ (Doc.type) auf Foto (Photo) und Format auf JPEG (Dateierweiterung ".jpg") eingestellt ist.
Seite 78: Entfernen Des Usb-Flashlaufwerks
Entfernen des USB-Flashlaufwerks Stellen Sie sicher, dass das Gerät keine Lese- oder Schreibzugriffe mehr auf das USB-Flashlaufwerk ausführt. Während dieser Vorgänge wird eine Meldung auf der LCD-Anzeige ausgegeben. Wichtig Das USB-Flashlaufwerk darf nicht entfernt oder ausgeschaltet werden, während das Gerät Lese- oder Schreibzugriffe darauf ausführt.
Seite 79: Austauschen Einer Fine-Patrone
Austauschen einer FINE-Patrone Austauschen einer FINE-Patrone Überprüfen des Tintenstatus...
Seite 80: Austauschen Der Tintenbehälter
Austauschen einer FINE-Patrone Wenn Warnungen zum Tintenstand angezeigt werden oder Fehler auftreten, weist eine Meldung auf der LCD-Anzeige auf dieses Problem hin. Führen Sie die in der Meldung beschriebene Maßnahme aus. Eine Meldung wird angezeigt Hinweis Informationen zu den kompatiblen FINE-Patronen finden Sie im gedruckten Handbuch: Inbetriebnahme.
Seite 81 Vergewissern Sie sich, dass das Gerät eingeschaltet ist, und öffnen Sie die vordere Abdeckung und anschließend das Papierausgabefach (D). Öffnen Sie die Abdeckung der Papierausgabe (E). Wenn die FINE-Patronen-Halterung in die Austauschposition fährt, wird die Abdeckung für Kopf AUTOMATISCH GEÖFFNET. Vorsicht Versuchen Sie nicht, die FINE-Patronen-Halterung anzuhalten oder gewaltsam zu bewegen.
Seite 82 Entnehmen Sie die FINE-Patrone. Wichtig Gehen Sie sorgsam mit der FINE-Patrone um, um Verschmutzungen von Kleidung und Umgebung zu vermeiden. Entsorgen Sie leere FINE-Patronen entsprechend den örtlichen Entsorgungsvorschriften für Verbrauchsmaterialien. Bereiten Sie eine neue FINE-Patrone vor. Nehmen Sie eine neue FINE-Patrone aus der Verpackung, und ziehen Sie die Schutzfolie vorsichtig ab.
Seite 83 Wichtig Wenn Sie eine FINE-Patrone schütteln, kann Tinte austreten und Hände und Umgebung verschmutzen. Gehen Sie daher sorgsam mit FINE-Patronen um. Achten Sie darauf, dass die Tinte an der entfernten Schutzfolie Hände und Umgebung nicht verschmutzt. Die Schutzfolie darf nicht wieder an der FINE-Patrone angebracht werden, nachdem sie einmal entfernt wurde.
Seite 84 Wichtig Überprüfen Sie, ob die FINE-Patrone ordnungsgemäß eingesetzt ist. Das Gerät kann nur drucken, wenn sowohl eine FINE-Patrone mit Farbtinten als auch eine FINE-Patrone mit schwarzer Tinte ordnungsgemäß eingesetzt ist. Achten Sie daher stets darauf, beide Patronen einzusetzen. Schließen Sie die Abdeckung der Papierausgabe (H). Hinweis Wenn die Fehlermeldung nach dem Schließen der Abdeckung der Papierausgabe angezeigt wird, ergreifen Sie die entsprechende Maßnahme.
Seite 85: Überprüfen Des Tintenstatus
Überprüfen des Tintenstatus Überprüfen des Tintenstands über die LCD-Anzeige des Geräts Sie können den Tintenstatus auch auf dem Computerbildschirm prüfen. Überprüfen des Tintenstatus mithilfe des Computers...
Seite 86: Überprüfen Des Tintenstands Über Die Lcd-Anzeige Des Geräts
Überprüfen des Tintenstands über die LCD-Anzeige des Geräts Hinweis Der im Gerät integrierte Tintenstanddetektor dient zur Bestimmung des aktuellen Tintenstands. Wird eine neue FINE-Patrone eingesetzt, geht das Gerät davon aus, dass diese voll ist, und beginnt dann mit der Bestimmung des Tintenstands. Wenn Sie eine bereits benutzte FINE-Patrone einsetzen, ist der vom Gerät bestimmte Tintenstand möglicherweise nicht zutreffend.
Seite 87 Wartung Druck wird blasser oder Farben sind falsch Durchführen der Wartung über den Computer Reinigen des Geräts...
Seite 88: Druck Wird Blasser Oder Farben Sind Falsch
Druck wird blasser oder Farben sind falsch Wartungsverfahren Drucken des Düsentestmusters Überprüfen des Düsentestmusters Reinigen des Druckkopfs Intensives Reinigen des Druckkopfs Ausrichten des Druckkopfs...
Seite 89: Wartungsverfahren
Wartungsverfahren Wenn der Ausdruck unscharf ist oder Farben nicht gedruckt werden, ist möglicherweise die Druckkopfdüse (FINE-Patrone) verstopft. Gehen Sie in diesem Fall wie im Folgenden beschrieben vor, um ein Düsentestmuster zu drucken, den Zustand der Druckkopfdüsen zu überprüfen und dann den Druckkopf zu reinigen.
Seite 90 Führen Sie eine Reinigung des Druckkopfs durch. Über das Gerät Reinigen des Druckkopfs Über den Computer Reinigen der Druckköpfe über den Computer Wenn das Problem nach zweimaliger Druckkopfreinigung weiterhin besteht: Schritt 3 Führen Sie eine Intensivreinigung des Druckkopfs durch. Über das Gerät Intensives Reinigen des Druckkopfs Über den Computer Reinigen der Druckköpfe über den Computer...
Seite 91: Drucken Des Düsentestmusters
Drucken des Düsentestmusters Drucken Sie das Düsentestmuster, um zu überprüfen, ob die Tinte von den Druckkopfdüsen ordnungsgemäß ausgegeben wird. Hinweis Bei niedrigem Tintenstand wird das Düsentestmuster nicht ordnungsgemäß gedruckt. Tauschen Sie die FINE-Patrone mit niedrigem Tintenstand aus. Austauschen einer FINE-Patrone Die folgenden Materialien werden benötigt: Ein Blatt Normalpapier im A4- oder Letter-Format Stellen Sie sicher, dass das Gerät eingeschaltet ist.
Seite 92: Überprüfen Des Düsentestmusters
Überprüfen des Düsentestmusters Überprüfen Sie das Düsentestmuster, um zu bestimmen, ob der Druckkopf gereinigt werden muss. Prüfen Sie, ob im Muster Linien fehlen oder ob darin horizontale weiße Streifen sichtbar sind (2). Keine fehlenden Linien/Keine horizontalen weißen Streifen Fehlende Linien/Horizontale weiße Streifen Gesamtanzahl bisher gedruckter Seiten Wählen Sie im Bestätigungsbildschirm das Muster aus, das dem von Ihnen gedruckten Düsentestmuster am ehesten entspricht.
Seite 93 Drücken Sie die entsprechende Modustaste oder die Taste MENÜ (MENU), um auf weitere verfügbare Funktionen zuzugreifen. (Linien fehlen oder horizontale weiße Streifen sind vorhanden) in Muster oder Muster bzw. sowohl für Muster als auch für Muster (2): Die Reinigung ist erforderlich. Wählen Sie Auch B (Also B), und drücken Sie die Taste OK.
Seite 94: Reinigen Des Druckkopfs
Reinigen des Druckkopfs Wenn im Düsentestmuster Linien fehlen oder horizontale weiße Streifen zu sehen sind, müssen Sie den Druckkopf reinigen. Durch die Reinigung werden die Düsen von Verstopfungen befreit, und der ursprüngliche Druckkopfzustand wird wiederhergestellt. Führen Sie die Reinigung des Druckkopfs nur bei wirklichem Bedarf durch, da beim Reinigen des Druckkopfs Tinte verbraucht wird.
Seite 95 Hinweis Drücken Sie die entsprechende Modustaste oder die Taste MENÜ (MENU), um auf weitere verfügbare Funktionen zuzugreifen. Wenn das Problem nach zweimaliger Reinigung des Druckkopfs weiterhin besteht, muss eine intensive Reinigung des Druckkopfs durchgeführt werden. Intensives Reinigen des Druckkopfs...
Seite 96: Intensives Reinigen Des Druckkopfs
Intensives Reinigen des Druckkopfs Sollte sich die Druckqualität durch einfaches Reinigen des Druckkopfs nicht verbessern lassen, müssen Sie eine intensive Reinigung des Druckkopfs durchführen. Da bei der intensiven Reinigung des Druckkopfs mehr Tinte verbraucht wird als bei der einfachen Reinigung des Druckkopfs, sollten Sie die intensive Reinigung des Druckkopfs nur bei wirklichem Bedarf durchführen.
Seite 97 Überprüfen Sie das Düsentestmuster. Überprüfen des Düsentestmusters Falls das Problem nicht behoben wird, schalten Sie den Drucker aus, und führen Sie nach 24 Stunden erneut eine intensive Reinigung des Druckkopfs aus. Ziehen Sie beim Ausschalten den Netzstecker nicht aus der Steckdose. Sollte das Problem danach immer noch bestehen, tauschen Sie die FINE-Patrone gegen eine neue aus.
Seite 98: Ausrichten Des Druckkopfs
Ausrichten des Druckkopfs Wenn gerade Linien versetzt gedruckt werden oder der Ausdruck aus anderen Gründen nicht zufrieden stellend ist, muss der Druckkopf ausgerichtet werden. Hinweis Bei niedrigem Tintenstand wird die Testseite für die Druckkopfausrichtung nicht ordnungsgemäß gedruckt. Tauschen Sie die FINE-Patrone mit niedrigem Tintenstand aus. Austauschen einer FINE-Patrone Die folgenden Materialien werden benötigt: ein Blatt Normalpapier im A4- oder Letter-Format (auch Recyclingpapier)*...
Seite 99 Wichtig Berühren Sie den bedruckten Teil der Testseite für die Druckkopfausrichtung nicht. Beschmutzen Sie die Testseite für die Druckkopfausrichtung nicht. Wenn die Seite verschmutzt oder zerknittert ist, kann sie nicht ordnungsgemäß gescannt werden. Wenn die Meldung "Wurden die Muster korrekt gedruckt? (Did the patterns print correctly?)"...
Seite 100 Hinweis Die Testseite für die Druckkopfausrichtung kann nicht gescannt werden, wenn sie in den ADF (automatischer Dokumenteneinzug) eingelegt wurde. Schließen Sie den Vorlagendeckel vorsichtig, und drücken Sie dann die Taste Das Gerät beginnt nun mit dem Scannen der Testseite für die Druckkopfausrichtung, und die Druckkopfposition wird automatisch angepasst.
Seite 101: Durchführen Der Wartung Über Den Computer
Durchführen der Wartung über den Computer Reinigen der Druckköpfe über den Computer Reinigen der Papiereinzugwalzen über den Computer Ausrichten des Druckkopfs Ausrichten des Druckkopfs über den Computer Verwenden des Computers zum Drucken eines Düsentestmusters Reinigen des Geräteinnenraums...
Seite 102: Reinigen Der Druckköpfe Über Den Computer
Reinigen der Druckköpfe über den Computer Mithilfe der Reinigungsfunktion für den Druckkopf können Sie eine verstopfte Druckkopfdüse reinigen. Sie sollten eine Reinigung des Druckkopfs durchführen, wenn der Ausdruck blass ist oder eine einzelne Farbe nicht gedruckt wird, obwohl ausreichend Tinte vorhanden ist. So führen Sie eine Reinigung des Druckkopfs durch: Reinigung (Cleaning) Öffnen des Druckertreiber-Setup-Fensters...
Seite 103 Klicken Sie auf Anfangstest der Objekte (Initial Check Items), um die vor der Intensivreinigung zu prüfenden Elemente anzuzeigen. Durchführen der Intensivreinigung Stellen Sie sicher, dass das Gerät eingeschaltet ist, und klicken Sie auf Ausführen (Execute). Klicken Sie auf OK, wenn die Bestätigungsmeldung angezeigt wird. Die Intensivreinigung wird gestartet.
Seite 104: Reinigen Der Papiereinzugwalzen Über Den Computer
Reinigen der Papiereinzugwalzen über den Computer Hiermit werden die Papiereinzugwalzen gereinigt. Führen Sie die Walzenreinigung durch, wenn Papierpartikel an den Papiereinzugwalzen haften und das Papier nicht ordnungsgemäß eingezogen wird. So führen Sie eine Reinigung der Papiereinzugwalzen durch: Reinigung der Papiereinzugwalzen (Roller Cleaning) Vorbereiten des Geräts Nehmen Sie alle Blätter aus dem vorderen Fach heraus.
Seite 105 Ausrichten des Druckkopfs Bei der Durchführung der Druckkopfausrichtung werden die Druckkopfposition korrigiert und Probleme wie Streifenbildung in Farben und Linien verbessert. Wenn die Druckergebnisse beispielsweise durch versetzte Linien ungleichmäßig erscheinen, führen Sie die Ausrichtung des Druckkopfs durch. Die Druckkopfausrichtung kann bei diesem Gerät automatisch oder manuell durchgeführt werden. •...
Seite 106: Ausrichten Des Druckkopfs Über Den Computer
Ausrichten des Druckkopfs über den Computer Bei der Druckkopfausrichtung werden die Druckkopfpositionen im Gerät korrigiert und Probleme wie Farbabweichungen und falsch ausgerichtete Zeilen behoben. Bei diesem Gerät kann der Druckkopf auf zweierlei Weise ausgerichtet werden: durch automatische und durch manuelle Druckkopfausrichtung. Informationen zur Durchführung einer automatischen Druckkopfausrichtung finden Sie unter "Ausrichten Druckkopfs".
Seite 107 Klicken Sie nach Eingabe der erforderlichen Werte auf OK. Hinweis Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die vertikalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare vertikale Streifen (B) Am deutlichsten sichtbare vertikale Streifen Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die horizontalen Streifen am wenigsten sichtbar sind.
Seite 108 Klicken Sie nach Eingabe der erforderlichen Werte auf OK. Hinweis Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die vertikalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare vertikale Streifen (B) Am deutlichsten sichtbare vertikale Streifen Bestätigen der angezeigten Meldung und Klicken auf OK Das dritte Muster wird gedruckt.
Seite 109 Klicken Sie nach Eingabe der erforderlichen Werte auf OK. Hinweis Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die horizontalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare horizontale Streifen (B) Am deutlichsten sichtbare horizontale Streifen Hinweis Um die aktuelle Einstellung zu drucken und zu überprüfen, öffnen Sie das Dialogfeld Druckkopfausrichtung starten (Start Print Head Alignment) und klicken Sie auf Ausrichtungswert...
Seite 110: Verwenden Des Computers Zum Drucken Eines Düsentestmusters
Verwenden des Computers zum Drucken eines Düsentestmusters Mit Hilfe der Düsentest-Funktion können Sie durch Ausdrucken eines Düsentestmusters überprüfen, ob der Druckkopf ordnungsgemäß funktioniert. Falls der Ausdruck blass ist oder eine Farbe nicht gedruckt wird, sollten Sie das Düsentestmuster ausdrucken. So drucken Sie ein Düsentestmuster: Düsentest (Nozzle Check) Öffnen des Druckertreiber-Setup-Fensters Klicken auf der Registerkarte Wartung (Maintenance) auf Düsentest (Nozzle...
Seite 111: Reinigen Des Geräteinnenraums
Reinigen des Geräteinnenraums Führen Sie vor einem Duplexdruck eine Bodenplattenreinigung durch, um Verschmierungen auf der Rückseite des Papiers zu verhindern. Führen Sie die Bodenplattenreinigung auch dann aus, wenn auf den ausgedruckten Seiten Verschmierungen zu sehen sind, die nicht von den Druckdaten herrühren. Weitere Informationen zum Einlegen von Papier in das Gerät finden Sie unter "Reinigen des Geräteinneren (Bodenplattenreinigung)".
Seite 112: Reinigen Des Geräts
Reinigen des Geräts Reinigen des Gerätegehäuses Reinigen der Auflagefläche und des Vorlagendeckels Reinigen des ADFs (automatischer Dokumenteneinzug) Reinigen der Papiereinzugwalze Reinigen des Geräteinneren (Bodenplattenreinigung) Reinigen der hervorstehenden Teile im Gerät...
Seite 113: Reinigen Des Gerätegehäuses
Reinigen des Gerätegehäuses Verwenden Sie am besten ein weiches, trockenes Tuch, wie z. B. ein Brillenputztuch, und entfernen Sie damit vorsichtig Schmutz von der Oberfläche. Glätten Sie das Tuch ggf. vor dem Reinigen. Wichtig Schalten Sie das Gerät vor dem Reinigen aus, und ziehen Sie den Netzstecker aus der Steckdose. - Das Gerät kann nicht ausgeschaltet werden, während das Gerät ein Fax sendet oder empfängt bzw.
Seite 114: Reinigen Der Auflagefläche Und Des Vorlagendeckels
Reinigen der Auflagefläche und des Vorlagendeckels Wichtig Schalten Sie das Gerät vor dem Reinigen aus, und ziehen Sie den Netzstecker aus der Steckdose. - Das Gerät kann nicht ausgeschaltet werden, während das Gerät ein Fax sendet oder empfängt bzw. wenn sich noch unversendete Faxe im Speicher des Geräts befinden. Stellen Sie vor dem Ziehen des Netzsteckers sicher, dass das Gerät alle Faxe gesendet oder empfangen hat.
Seite 115: Reinigen Des Adfs (Automatischer Dokumenteneinzug)
Reinigen des ADFs (automatischer Dokumenteneinzug) Wichtig Schalten Sie das Gerät vor dem Reinigen aus, und ziehen Sie den Netzstecker aus der Steckdose. - Das Gerät kann nicht ausgeschaltet werden, während das Gerät ein Fax sendet oder empfängt bzw. wenn sich noch unversendete Faxe im Speicher des Geräts befinden. Stellen Sie vor dem Ziehen des Netzsteckers sicher, dass das Gerät alle Faxe gesendet oder empfangen hat.
Seite 116 Entfernen Sie möglichen Papierstaub auf der Innenseite der Abdeckung des Dokumenteneinzugs mit einem weichen, sauberen, fusselfreien und trockenen Tuch. Schließen Sie nach dem Abwischen die Abdeckung des Dokumenteneinzugs, indem Sie diese bis zu einem hörbaren Einrasten nach unten drücken. Schließen Sie das Vorlagenfach.
Seite 117: Reinigen Der Papiereinzugwalze
Reinigen der Papiereinzugwalze Wenn die Papiereinzugwalze (z. B. durch anhaftenden Papierstaub) verschmutzt ist, wird das Papier möglicherweise nicht ordnungsgemäß eingezogen. In diesem Fall sollten Sie die Papiereinzugwalze reinigen. Führen Sie die Reinigung der Papiereinzugwalze nur dann durch, wenn diese wirklich notwendig ist, da sich die Papiereinzugwalze beim Reinigen abnutzt. Die folgenden Materialien werden benötigt: Drei Blatt Normalpapier im A4- oder Letter-Format Stellen Sie sicher, dass das Gerät eingeschaltet ist.
Seite 118 Öffnen Sie die Verlängerung des Ausgabefachs, öffnen Sie das Papierausgabefach, und ziehen Sie die Papierausgabestütze heraus. Drücken Sie die Taste OK. Das Gerät startet nun den Reinigungsvorgang. Sobald das Papier ausgeschoben wird, ist die Reinigung beendet. Wenn die Abschlussmeldung angezeigt wird, drücken Sie die Taste OK. Es wird wieder der Bildschirm Wartung (Maintenance) angezeigt.
Seite 119: Reinigen Des Geräteinneren (Bodenplattenreinigung)
Reinigen des Geräteinneren (Bodenplattenreinigung) Entfernen Sie Ablagerungen im Inneren des Geräts. Durch Verschmutzungen im Innenraum des Geräts kann das Papier beim Drucken verschmutzt werden. Wir empfehlen daher, das Gerät regelmäßig zu reinigen. Die folgenden Materialien werden benötigt: Ein Blatt Normalpapier im A4- oder Letter-Format* * Verwenden Sie neues Papier.
Seite 120 Legen Sie nur dieses Blatt mit den Knickfalten nach oben in das vordere Fach ein. Achten Sie darauf, dass die Kante der knickfreien Blatthälfte von Ihnen weg zeigt. (10) Öffnen Sie die Verlängerung des Ausgabefachs, öffnen Sie das Papierausgabefach, und ziehen Sie die Papierausgabestütze heraus. (11) Drücken Sie die Taste OK.
Seite 121: Reinigen Der Hervorstehenden Teile Im Gerät
Reinigen der hervorstehenden Teile im Gerät Wichtig Schalten Sie das Gerät vor dem Reinigen aus, und ziehen Sie den Netzstecker aus der Steckdose. - Das Gerät kann nicht ausgeschaltet werden, während das Gerät ein Fax sendet oder empfängt bzw. wenn sich noch unversendete Faxe im Speicher des Geräts befinden. Stellen Sie vor dem Ziehen des Netzsteckers sicher, dass das Gerät alle Faxe gesendet oder empfangen hat.
Seite 122 Ändern der Einstellungen des Geräts Ändern der Einstellungen des Geräts über den Computer Ändern der Geräteeinstellungen auf der LCD-Anzeige...
Seite 123 Ändern der Einstellungen des Geräts über den Computer Ändern der Druckoptionen Speichern von häufig verwendeten Druckprofilen Festlegen der zu verwendenden Tintenpatrone Verwalten der Leistung des Geräts Senken des Geräuschpegels des Geräts Ändern des Betriebsmodus des Geräts...
Seite 124: Ändern Der Druckoptionen
Ändern der Druckoptionen Sie können die detaillierten Druckertreibereinstellungen für Druckdaten ändern, die von einer Anwendungssoftware gesendet werden. Legen Sie diese Option fest, wenn der Druck fehlerhaft ist und z. B. Teile der Bilddaten abgeschnitten werden. So ändern Sie die Druckoptionen: Öffnen des Druckertreiber-Setup-Fensters Klicken auf der Registerkarte Seite einrichten (Page Setup) auf Druckoptionen...
Seite 125: Speichern Von Häufig Verwendeten Druckprofilen
Speichern von häufig verwendeten Druckprofilen Sie können das häufig verwendete Druckprofil unter Häufig verwendete Einstellungen (Commonly Used Settings) auf der Registerkarte Schnelleinrichtung (Quick Setup) speichern. Nicht mehr benötigte Druckprofile können jederzeit gelöscht werden. So speichern Sie ein Druckprofil: Speichern von Druckprofilen Öffnen des Druckertreiber-Setup-Fensters Einstellen der erforderlichen Elemente Wählen Sie unter Häufig verwendete Einstellungen (Commonly Used Settings) auf der...
Seite 126 Klicken Sie im Dialogfeld Häufig verwendete Einstellungen speichern (Save Commonly Used Settings) auf OK, um die Druckeinstellungen zu speichern und zur Registerkarte Schnelleinrichtung (Quick Setup) zurückzukehren. Der Name und das Symbol werden unter Häufig verwendete Einstellungen (Commonly Used Settings) angezeigt. Wichtig Wenn Sie Seitenformat, Ausrichtung, und Anzahl der zu druckenden Exemplare speichern möchten, die auf dem jeweiligen Blatt eingestellt wurden, klicken Sie auf Optionen...
Seite 127: Festlegen Der Zu Verwendenden Tintenpatrone
Festlegen der zu verwendenden Tintenpatrone Mit dieser Funktion können Sie entsprechend dem jeweiligen Verwendungszweck unter den installierten Tintenpatronen die am besten geeignete FINE-Patrone angeben. Wenn eine der FINE-Patronen leer wird und nicht sofort durch eine neue ersetzt werden kann, können Sie die andere FINE-Patrone angeben, die noch Tinte enthält, und weiterdrucken.
Seite 128: Verwalten Der Leistung Des Geräts
Verwalten der Leistung des Geräts Diese Funktion ermöglicht das Ein- bzw. Ausschalten des Geräts über den Druckertreiber. So richten Sie die Ein-/Ausschaltfunktion für das Gerät ein: Ausschalten (Power Off) Die Funktion Ausschalten (Power Off) schaltet das Gerät aus. Bei Verwendung dieser Funktion kann das Gerät nicht über den Druckertreiber eingeschaltet werden.
Seite 129: Senken Des Geräuschpegels Des Geräts
Senken des Geräuschpegels des Geräts Die geräuscharme Funktion senkt den Geräuschpegel dieses Geräts beim Drucken. Wählen Sie den geräuscharmen Modus, wenn Sie das Druckergeräusch nachts und in anderen Situationen, in denen es stören könnte, reduzieren möchten. Die Verwendung dieser Funktion kann den Druckvorgang verlangsamen. So können Sie den geräuscharmen Modus verwenden: Geräuscharme Einstellungen (Quiet Settings) Öffnen des Druckertreiber-Setup-Fensters...
Seite 130: Ändern Des Betriebsmodus Des Geräts
Ändern des Betriebsmodus des Geräts Wechseln Sie bei Bedarf zwischen verschiedenen Betriebsmodi des Geräts. So konfigurieren Sie Benutzerdefinierte Einstellungen (Custom Settings): Benutzerdefinierte Einstellungen (Custom Settings) Öffnen des Druckertreiber-Setup-Fensters Sicherstellen, dass das Gerät eingeschaltet ist, und Klicken auf Benutzerdefinierte Einstellungen (Custom Settings) auf der Registerkarte Wartung (Maintenance) Das Dialogfeld Benutzerdefinierte Einstellungen (Custom Settings) wird geöffnet.
Seite 131 Ändern Sie diese Einstellung nicht, während der Druckauftrag in der Druckwarteliste angezeigt wird. Andernfalls kann es vorkommen, dass Zeichen ausgelassen werden oder das Layout beeinträchtigt wird. Wartezeit für Tintentrocknung (Ink Drying Wait Time) Sie können die Wartezeit für das Gerät bis zum Drucken der nächsten Seite festlegen. Wenn Sie den Schieberegler nach rechts verschieben, erhöht sich die Wartezeit, wenn Sie ihn nach links verschieben, verringert sich die Wartezeit.
Seite 132: Ändern Der Geräteeinstellungen Auf Der Lcd-Anzeige
Ändern der Geräteeinstellungen auf der LCD-Anzeige Ändern der Geräteeinstellungen auf der LCD-Anzeige Faxeinstellungen Druckeinstell. LAN-Einstellungen Gerätbenutzereinstellungen Einstell. für Drucken vom Mobilt. Bluetooth-Einstellungen PictBridge-Einstellungen Sprachenauswahl Aktualisierung der Firmware Einstellung zurücksetzen Info zu ECO-Einstellungen Info zur Geräusch. Einstellung...
Seite 133 Ändern der Geräteeinstellungen auf der LCD-Anzeige In diesem Abschnitt wird die Vorgehensweise zum Ändern der Einstellungen im Bildschirm Geräteeinstellungen (Device settings) beschrieben. Dies geschieht anhand eines Beispiels zum Festlegen der Einstellung Erweiterte Kopienanzahl (Extended copy amount). Stellen Sie sicher, dass das Gerät eingeschaltet ist. Sicherstellen, dass der Drucker eingeschaltet ist Drücken Sie die Taste MENÜ...
Seite 134 Informationen zu den Einstellungselementen: Faxeinstellungen Druckeinstell. LAN-Einstellungen Gerätbenutzereinstellungen Einstell. für Drucken vom Mobilt. Bluetooth-Einstellungen PictBridge-Einstellungen Sprachenauswahl Aktualisierung der Firmware Einstellung zurücksetzen Hinweis Sie können das Gerät an die Umgebungsanforderungen anpassen, indem Sie z. B. 2-seitigen Druck als Standardeinstellung festlegen. Info zu ECO-Einstellungen Sie können die Betriebsgeräusche bei nächtlichen Druckvorgängen reduzieren.
Seite 135 Faxeinstellungen In diesem Abschnitt werden die Einstellungselemente in Fax-Einstellungen (FAX settings) beschrieben. FAX-Benutzereinstellungen (FAX user settings) Erweiterte FAX-Einstellungen (Advanced FAX settings) Einstellungen für automat. Druck (Auto print settings) Einstell. für automat. Speichern (Auto save setting) Sicherheit steuern (Security control) Einfache Einrichtung (Easy setup) Hinweis Vor dem Ändern von Einstellungen können Sie die aktuellen Einstellungen prüfen, indem Sie die DATENLISTE BENUTZER (USER'S DATA LIST) drucken.
Seite 136 Hiermit kann der Fernempfang aktiviert/deaktiviert werden. Bei Auswahl von EIN (ON) können Sie die Fernempfangs-ID angeben. Fernempfang • Senden in Farbe (Color transmission) Wenn Sie Farbdokumente mithilfe des ADF faxen, können Sie hiermit wählen, ob die Dokumente in Schwarzweiß umgewandelt werden, falls das Gerät des Empfängers keine Faxe in Farbe unterstützt. Wenn Sie Verbindung trennen (Disconnect) wählen, sendet das Gerät keine Farbdokumente, wenn das Faxgerät des Empfängers keine Übertragung von farbigen Faxdokumenten unterstützt.
Seite 137 • Empfangsbericht (RX report) Hiermit kann eingestellt werden, ob nach dem Empfang eines Fax automatisch der EMPFANGSBERICHT (RX REPORT) gedruckt werden soll. Wenn Sie den EMPFANGSBERICHT (RX REPORT) drucken, wählen Sie Nur Fehler drucken (Print error only) oder Bei jedem EM drucken (Print for each RX). •...
Seite 138 Vorbereitungen für Faxübertragungen...
Seite 139 Druckeinstell. • Papierabrieb verhindern (Prevent paper abrasion) Verwenden Sie diese Einstellung nur, wenn die Druckoberfläche verschmiert. Wichtig Wählen Sie nach dem Drucken wieder die Einstellung AUS (OFF), da sich anderenfalls die Druckgeschwindigkeit oder die Druckqualität verringern kann. • Erweiterte Kopienanzahl (Extended copy amount) Wählt die Größe des Bildbereichs aus, der beim randlosen Druck über das Papier hinausragt.
Seite 140: Lan-Einstellungen
LAN-Einstellungen • WLAN/LAN umschalten (Change wireless/wired) Aktiviert WLAN oder LAN. WLAN oder LAN kann auch deaktiviert werden. • WLAN-Einrichtung (Wireless LAN setup) Wählt die Einrichtungsmethode für die WLAN-Verbindung. Hinweis Sie können dieses Einstellungsmenü auch durch Auswahl von WLAN-Einrichtg. (WLAN setup) im Menübildschirm öffnen.
Seite 141 MAC-Adresse (MAC XX:XX:XX:XX:XX:XX address) IPSec-Einstellungen (IPsec Aktivieren (ESP)/Aktivieren (ESP & AH)/Aktivieren (AH)/Inaktiv settings) Vorinstallierter Schlüssel XXXXXXXXXXXXXXXX (Pre-shared key) Druckername (Printer XXXXXXXXXXXXXXX name) XXXXXXXXXXXXX Servicename Bonjour XXXXXXXXXXXXX (Bonjour service name) XXXXXXXXXXXXX XXXXXXXXXXXXX ("XX" steht für alphanumerische Zeichen.) • Liste der LAN-Einstellungen (LAN setting list) Die Liste der LAN-Einstellungen dieses Geräts wird auf dem LCD angezeigt.
Seite 142 Sie dürfen keinen Druckernamen verwenden, der bereits für ein anderes mit dem LAN verbundenes Gerät vergeben ist. Der Druckername darf nicht mit einem Bindestrich beginnen oder enden. • TCP/IP-Einstellungen (TCP/IP settings) Legt IPv4- oder IPv6-Einstellungen fest. • WSD-Einstellung (WSD setting) Auswahl von Elementen bei der Verwendung von WSD (eines der unter Windows 7 und Windows Vista unterstützten Netzwerkprotokolle).
Seite 143 Wichtig Beachten Sie, dass durch die Initialisierung alle Verbindungseinstellungen zu Computern gelöscht werden und das Drucken oder Scannen möglicherweise nicht mehr durchgeführt werden kann. Richten Sie das Gerät mit der Installations-CD-ROM ein, um es über das Netzwerk zu verwenden. Gehen Sie beim Initialisieren der Netzwerkeinstellungen auf dem Gerät vorsichtig vor. Hinweis Informationen zum Initialisieren der Netzwerkeinstellungen mit dem IJ Network Tool finden Sie unter:...
Seite 144: Gerätbenutzereinstellungen
Gerätbenutzereinstellungen • Datum/Uhrzeit einstellen (Date/time setting) Hiermit kann das aktuelle Datum und die aktuelle Uhrzeit eingestellt werden. Festlegen der Absenderinformationen • Datumsanzeigenformat (Date display format) Mit dieser Option kann das Format für Datumsangaben auf der LCD-Anzeige und gesendeten Faxmitteilungen und Fotos eingestellt werden. Hinweis Wenn Sie beim Drucken von einem USB-Flashlaufwerk im Bildschirm "Druckeinstellungen"...
Seite 145 Aktiviert/deaktiviert die fortlaufende Eingabe durch Drücken und Halten der Taste oder - zum Festlegen der Anzahl der Kopien, zum Wechseln des auf der LCD-Anzeige angezeigten Fotos, zum Festlegen des Zoom-Verhältnisses usw.
Seite 146 Einstell. für Drucken vom Mobilt. Beim Drucken von einem Mobiltelefon über die Bluetooth-Verbindung müssen die Druckeinstellungen wie Seitenformat, Medientyp usw. ausgewählt werden. Weitere Informationen zum Drucken von einem Mobiltelefon über die Bluetooth-Verbindung finden Sie unter: Drucken vom Mobiltelefon über Bluetooth-Verbindung Hinweis Dieses Menü...
Seite 147: Bluetooth-Einstellungen
Legt den Namen des Geräts, der auf einem Bluetooth-kompatiblen Gerät angezeigt wird, fest. Wenn Sie den Namen beispielsweise auf "XXX-2" festlegen, wird das Gerät auf dem Bluetooth-Gerät als "Canon XXX-2" angezeigt. Der Standardwert ist "XXX-1" (wobei "XXX" für den Namen des Geräts steht).
Seite 148: Pictbridge-Einstellungen
PictBridge-Einstellungen Sie können die Druckeinstellungen für das Drucken von einem PictBridge-kompatiblen Gerät ändern. Legen Sie am PictBridge-kompatiblen Gerät die Druckeinstellungen auf Standard (Default) fest, wenn Sie mit den am Gerät ausgewählten Einstellungen drucken möchten. So ändern Sie die Druckeinstellungen des PictBridge-kompatiblen Geräts: Einstellungen am PictBridge-kompatiblen Gerät Format (Page size) Wählen Sie das Papierformat aus, wenn Sie direkt von einem PictBridge-kompatiblen Gerät drucken.
Seite 149 Sprachenauswahl Ändert die Sprache der LCD-Meldungen und -Menüs.
Seite 150: Aktualisierung Der Firmware
Aktualisierung der Firmware Sie können die Firmware des Geräts aktualisieren, die Firmware-Version überprüfen oder Einstellungen für einen DNS-Server und einen Proxyserver vornehmen. Hinweis Wenn LAN deaktivieren (Disable LAN) für WLAN/LAN umschalten (Change wireless/wired) in LAN-Einstellungen (LAN settings) ausgewählt ist, ist nur Aktuelle Version prüfen (Check current version) verfügbar.
Seite 151: Einstellung Zurücksetzen
Einstellung zurücksetzen Setzt sämtliche von Ihnen vorgenommenen Einstellungen auf dem Gerät auf die Standardeinstellungen zurück. Gegebenenfalls werden einige Daten, je nach dem derzeitigen Gebrauchsstatus Ihres Geräts, nicht verändert. • Nur Webservice-Einrichtung (Web service setup only) Setzt die Webservice-Einstellungen auf die Standardeinstellungen zurück. Hinweis Sie können die Webservice-Einstellungen unter Webservice-Einrichtung (Web service setup) mit Webservice-Einricht.
Seite 152: Info Zu Eco-Einstellungen
Info zu ECO-Einstellungen Sie können den automatischen Duplexdruck als Standardeinstellung festlegen. Befolgen Sie die nachstehend beschriebene Vorgehensweise, um die Einstellung festzulegen. Stellen Sie sicher, dass das Gerät eingeschaltet ist. Sicherstellen, dass der Drucker eingeschaltet ist Drücken Sie die Taste MENÜ (MENU). Der Menübildschirm wird angezeigt.
Seite 153: Info Zur Geräusch. Einstellung
Info zur Geräusch. Einstellung Verwenden Sie diese Gerätefunktion, um die Betriebsgeräusche zu reduzieren, z. B. wenn Sie nachts drucken. Sie können auch einen Zeitbereich angeben, in dem die Betriebsgeräusche reduziert werden sollen. Wichtig Stellen Sie vorher das aktuelle Datum und die aktuelle Uhrzeit ein. Festlegen der Absenderinformationen Befolgen Sie die nachstehend beschriebene Vorgehensweise, um die Einstellung festzulegen.
Seite 154 Diese Funktion ist ggf. je nach Geräteeinstellung weniger effektiv als erwartet. Des Weiteren werden bestimmte Betriebsgeräusche wie Vorbereitung des Geräts auf den Druck nicht verringert. Hinweis Der geräuscharme Modus kann über das Bedienfeld des Geräts, den Druckertreiber oder ScanGear (Scanner-Treiber) eingestellt werden. Der geräuscharme Modus wird sowohl auf Vorgänge angewendet, die über das Bedienfeld des Geräts ausgeführt werden, als auch auf Druck- und Scanvorgänge, die über den Computer ausgeführt werden, unabhängig davon, auf welche Weise der Modus eingestellt wurde.
Seite 155 Informationen über die Netzwerkverbindung Nützliche Informationen über die Netzwerkverbindung...
Seite 156: Nützliche Informationen Über Die Netzwerkverbindung
Nützliche Informationen über die Netzwerkverbindung Werkseitige Standardeinstellungen (Netzwerk) Anschließen des Geräts an den Computer mit einem USB-Kabel Wenn bei der Einrichtung erkannt wird, dass die Drucker denselben Namen aufweisen Herstellen einer Verbindung mit einem anderen Computer über ein LAN/Ändern der Verbindungsmethode von USB in LAN Drucken der Netzwerkeinstellungsinformationen...
Seite 157: Werkseitige Standardeinstellungen (Netzwerk)
WSD aktivieren/deaktivieren (Enable/disable WSD) Aktivieren (Enable) Zeitüberschreitungseinstellung (Timeout setting) 1 Minute (1 minute) Bonjour aktivieren/deaktivieren (Enable/disable Bonjour) Aktivieren (Enable) Servicename (Service name) Canon MX520 series LPR-Protokolleinstellung (LPR protocol setting) Aktivieren (Enable) PictBridge-Kommunikation (PictBridge communication) Aktivieren (Enable) WLAN-DRX-Einstellungen (Wireless LAN DRX setting)
Seite 158: Anschließen Des Geräts An Den Computer Mit Einem Usb- Kabel
Anschließen des Geräts an den Computer mit einem USB- Kabel Schließen Sie das Gerät, wie in der folgenden Abbildung dargestellt, über ein USB-Kabel an den Computer an. Der USB-Anschluss befindet sich auf der Rückseite des Geräts.
Seite 159: Wenn Bei Der Einrichtung Erkannt Wird, Dass Die Drucker Denselben Namen Aufweisen
Wenn bei der Einrichtung erkannt wird, dass die Drucker denselben Namen aufweisen Bei der Erkennung des Druckers während der Einrichtung können im Bildschirm mit den Erkennungsergebnissen mehrere Drucker mit demselben Namen angezeigt werden. Wählen Sie einen Drucker aus, indem Sie die dem Drucker zugewiesene MAC-Adresse mit der MAC- Adresse auf dem Bildschirm mit Erkennungsergebnissen vergleichen.
Seite 160 Herstellen einer Verbindung mit einem anderen Computer über ein LAN/Ändern der Verbindungsmethode von USB in Um den Computer hinzuzufügen, über den der Drucker mit dem LAN verbunden wird, oder um die Verbindungsmethode zwischen dem Drucker und dem Computer von USB in LAN zu ändern, führen Sie die Einrichtung mithilfe der Installations-CD-ROM durch.
Seite 161: Drucken Der Netzwerkeinstellungsinformationen
Drucken der Netzwerkeinstellungsinformationen Sie können die Netzwerkeinstellungen des Geräts, z. B. die IP-Adresse und die SSID, ausdrucken. Wichtig Dieser Ausdruck enthält wichtige Informationen über den Computer. Heben Sie ihn gut auf. Stellen Sie sicher, dass das Gerät eingeschaltet ist. Sicherstellen, dass der Drucker eingeschaltet ist Legen Sie ein Blatt Normalpapier im A4- oder Letter-Format ein.
Seite 162 Verschlüsselung Verschlüsselungsmethode keine (none)/WEP/TKIP/AES (Encryption) WEP-Schlüssellänge (WEP WEP-Schlüssellänge Inaktiv (Inactive)/128/64 Key Length) keine (none)/automatisch (auto)/ Authentifizierung Authentifizierungsmethode offen (open)/freigegeben (Authentication) (shared)/WPA-PSK/WPA2-PSK Signalstärke (Signal Signalstärke 0 bis 100 [%] Strength) TCP/IP-Version (TCP/IP TCP/IP-Version IPv4 & IPv6/IPv4 Version) IPv4-IP-Adresse (IPv4 IP Ausgewählte IP-Adresse XXX.XXX.XXX.XXX Address) (IPv4)
Seite 163 Aktiviert (Enable)/Deaktiviert WSD-Einstellung (Disable) WSD-Zeitüberschreitung Zeitüberschreitung nach 1/5/10/15/20 [min] (WSD Timeout) LPR-Protokoll (LPR Aktiviert (Enable)/Deaktiviert LPR-Protokolleinstellung Protocol) (Disable) Aktiviert (Enable)/Deaktiviert Bonjour Bonjour-Einstellung (Disable) Servicename Bonjour Servicename Bonjour (bis zu 52 Servicename Bonjour (Bonjour Service Name) Zeichen) PictBridge-Kommun. Aktiviert (Enable)/Deaktiviert PictBridge-Kommunikation (PictBridge-Commun.) (Disable) DNS-Server automatisch...
Seite 164: Info Zur Netzwerkkommunikation
Info zur Netzwerkkommunikation Ändern und Überprüfen der Netzwerkeinstellungen Bildschirme für die Netzwerkverbindung des IJ Network Tool Andere Bildschirme des IJ Network Tool Anhang zur Netzwerkkommunikation...
Seite 165: Ändern Und Überprüfen Der Netzwerkeinstellungen
Ändern und Überprüfen der Netzwerkeinstellungen IJ Network Tool Ändern der Einstellungen auf der Registerkarte „Drahtloses LAN“ Ändern der detaillierten Einstellungen für WEP Ändern der detaillierten Einstellungen für WPA oder WPA2 Ändern der Einstellungen auf der Registerkarte „Drahtgebundenes LAN“ Ändern der Einstellungen auf der Registerkarte „Admin-Kennwort“ Überwachen des Status des drahtlosen Netzwerks Initialisieren der Netzwerkeinstellungen für das Gerät Anzeigen der geänderten Einstellungen...
Seite 166: Ij Network Tool
Benutzerumschaltung nicht unterstützt. Es empfiehlt sich, IJ Network Tool vor dem Benutzerwechsel zu beenden. Starten des IJ Network Tool Klicken Sie auf Start, und wählen Sie Alle Programme (All programs), Canon Utilities, IJ Network Tool und dann IJ Network Tool. Hinweis Sie können das IJ Network Tool auch starten, indem Sie in Quick Menu unter Geräte-...
Seite 167 Ändern der Einstellungen auf der Registerkarte „Drahtloses LAN“ Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 168 Bildschirm „Suchen“ Hinweis Geben Sie dieselbe SSID ein, die auf dem Zugriffspunkt konfiguriert ist. Groß-/ Kleinschreibung muss bei der SSID beachtet werden. Verschlüsselungsmethode: (Encryption Method:) Wählen Sie die verwendete Verschlüsselungsmethode über das WLAN aus. Sie können die WEP-Einstellungen ändern, indem Sie WEP verwenden (Use WEP) auswählen und auf Konfiguration...
Seite 169: Ändern Der Detaillierten Einstellungen Für Wep
Ändern der detaillierten Einstellungen für WEP Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 170 Wählen Sie 64 bit (64bit) oder 128 bit (128bit) aus. 3. Schlüsselformat: (Key Format:) Wählen Sie entweder ASCII oder Hex aus. 4. Schlüssel-ID: (Key ID:) Wählen Sie die für den Zugriffspunkt festgelegte Schlüssel-ID (Index). 5. Authentifizierung: (Authentication:) Wählen Sie die Authentifizierungsmethode, um den Zugriff des Druckers auf den Zugriffspunkt zu authentifizieren.
Seite 171: Ändern Der Detaillierten Einstellungen Für Wpa Oder Wpa2
Ändern der detaillierten Einstellungen für WPA oder WPA2 Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 172 Geben Sie die Passphrase ein, bestätigen Sie den Typ der dynamischen Verschlüsselung, und klicken Sie auf Weiter> (Next>). Geben Sie die Passphrase für den Zugriffspunkt ein. Die Passphrase ist eine Zeichenfolge mit 8 bis 63 alphanumerischen Zeichen oder einem hexadezimalen Wert mit 64 Stellen. Ist Ihnen die Passphrase des Zugriffspunkts nicht bekannt, erhalten Sie in der Bedienungsanleitung für den Zugriffspunkt oder beim Hersteller des Geräts die entsprechenden Informationen.
Seite 173 Verschlüsselungstypen für den Computer und den Zugriffspunkt dem für den Drucker eingestellten Verschlüsselungstyp entsprechen. Hinweis Wenn Sie die Netzwerkeinstellungen des vorübergehend über das USB-Kabel angeschlossenen Druckers ändern, kann sich der Standarddrucker ändern. Setzen Sie in diesem Fall Als Standarddrucker festlegen (Set as Default Printer) zurück.
Seite 174 Ändern der Einstellungen auf der Registerkarte „Drahtgebundenes LAN“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Aktivieren Sie die Einstellung "Drahtgebundenes LAN" des Druckers, um die Einstellungen auf der Registerkarte Drahtgebundenes LAN (Wired LAN) zu ändern. Starten Sie das IJ Network Tool. Starten des IJ Network Tool Wählen Sie den Drucker unter Drucker: (Printers:) aus.
Seite 175 Ändern der Einstellungen auf der Registerkarte „Admin- Kennwort“ Starten Sie das IJ Network Tool. Starten des IJ Network Tool Wählen Sie den Drucker unter Drucker: (Printers:) aus. Wählen Sie im Menü Einstellungen (Settings) die Option Konfiguration... (Configuration...) aus. Klicken Sie auf die Registerkarte Admin-Kennwort (Admin Password). Die Registerkarte Admin-Kennwort (Admin Password) wird angezeigt.
Seite 176: Überwachen Des Status Des Drahtlosen Netzwerks
Überwachen des Status des drahtlosen Netzwerks Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Wenn das Gerät über das drahtgebundene LAN verwendet wird, können Sie den Netzwerkstatus nicht überwachen. Starten Sie das IJ Network Tool. Starten des IJ Network Tool Wählen Sie den Drucker unter Drucker: (Printers:) aus.
Seite 177 Überprüfen Sie den Status. Nach Ende der Messung wird der Status angezeigt. Wenn unter Verbindungsleistung zwischen Drucker und Zugriffspunkt: (Connection Performance between the Printer and the Access Point:) angezeigt wird, kann der Drucker mit dem Zugriffspunkt kommunizieren. Informieren Sie sich andernfalls in den angezeigten Kommentaren und im Folgenden darüber, wie Sie den Status der Kommunikationsverbindung verbessern, und klicken Sie auf Neue Messung (Remeasurement).
Seite 178 Möglicherweise wird für die drahtlose Verbindung dasselbe Frequenzband wie für Mikrowellenherde und andere Quellen für Funkstörungen verwendet. Drucker und Zugriffspunkt sollten möglichst nicht in der Nähe derartiger Störquellen aufgestellt werden. • Überprüfen Sie, ob der Funkkanal des Zugriffspunkts und der eines anderen Zugriffspunkts in der Umgebung zu nah beieinander liegen.
Seite 179: Initialisieren Der Netzwerkeinstellungen Für Das Gerät
CD-ROM durchgeführt werden. Hinweis Nach dem Initialisieren der LAN-Einstellungen können Sie die Netzwerkeinstellungen des Druckers mit dem IJ Network Tool über eine USB-Verbindung ändern. Zum Ändern der Einstellungen mit dem Canon IJ Network Tool aktivieren Sie vorher das drahtlose LAN.
Seite 180: Anzeigen Der Geänderten Einstellungen
Anzeigen der geänderten Einstellungen Der Bildschirm Bestätigung (Confirmation) wird angezeigt, wenn die Druckereinstellungen im Bildschirm Konfiguration (Configuration) geändert wurden. Wenn Sie im Bildschirm Bestätigung (Confirmation) auf Ja (Yes) klicken, wird der folgende Bildschirm zur Bestätigung der geänderten Einstellungen angezeigt.
Seite 181 Bildschirme für die Netzwerkverbindung des IJ Network Tool Bildschirm „Canon IJ Network Tool“ Bildschirm „Konfiguration“ Registerkarte „Drahtloses LAN“ Bildschirm „Suchen“ Bildschirm „WEP-Details“ Bildschirm „WPA-Details“ Bildschirm „WPA2-Details“ Bildschirm „Authentifizierungsart bestätigen“ Bildschirm „PSK: Setup von Passphrase und dynamischer Verschlüsselung“ Bildschirm „Bestätigung der Setup-Einstellungen“...
Seite 182 Bildschirm „Canon IJ Network Tool“ In diesem Abschnitt werden die im Bildschirm Canon IJ Network Tool angezeigten Elemente und Menüs beschrieben. Elemente im Bildschirm Canon IJ Network Tool Canon IJ Network Tool-Menüs Elemente im Bildschirm Canon IJ Network Tool Das folgende Element wird im Bildschirm Canon IJ Network Tool angezeigt.
Seite 183 Zeigt den Bildschirm Status zur Überprüfung des Druckerverbindungsstatus und des Drahtloskommunikationsstatus an. Bildschirm „Status“ Aktualisieren (Refresh) Dient dazu, den Inhalt von Drucker: (Printers:) auf dem Bildschirm Canon IJ Network Tool zu aktualisieren und den Inhalt anzuzeigen. Wichtig Wenn Sie mit dem IJ Network Tool die Netzwerkeinstellungen des Druckers ändern möchten, muss er über ein LAN verbunden sein.
Seite 184 Druckers zu konfigurieren. Bildschirm „Konfiguration“ Hinweis Dieses Element besitzt dieselbe Funktion wie die Option Konfiguration... (Configuration...) im Bildschirm Canon IJ Network Tool. Anschluss zuordnen... (Associate Port...) Zeigt den Bildschirm Anschluss zuordnen (Associate Port) an, um dem Drucker einen Anschluss zuzuordnen.
Seite 185 Bildschirm „Konfiguration“ Die Konfiguration des im Bildschirm Canon IJ Network Tool ausgewählten Druckers kann geändert werden. Klicken Sie auf die Registerkarte, um den Bildschirm zum Ändern der Einstellungen auszuwählen. Der folgende Bildschirm zeigt ein Beispiel, wie die Einstellung auf der Registerkarte Drahtloses LAN (Wireless LAN) geändert wird.
Seite 186 Registerkarte „Drahtloses LAN“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Auf dieser Registerkarte können Sie für den Drucker eine drahtlose LAN-Verbindung festlegen. Um die Registerkarte Drahtloses LAN (Wireless LAN) anzuzeigen, klicken Sie im Bildschirm Konfiguration (Configuration) auf die Registerkarte Drahtloses LAN (Wireless LAN). Netzwerktyp: (Network Type:) Infrastruktur (Infrastructure) Der Drucker wird über einen Zugriffspunkt mit dem drahtlosen LAN verbunden.
Seite 187 WEP (Use WEP) Die Übertragung wurde mit einem von Ihnen festgelegten WEP-Schlüssel verschlüsselt. Wurde kein WEP-Schlüssel festgelegt, wird automatisch der Bildschirm WEP-Details (WEP Details) angezeigt. Klicken Sie zum Ändern der zuvor festgelegten WEP-Einstellungen auf Konfiguration... (Configuration...), um den Bildschirm anzuzeigen. Ändern der detaillierten Einstellungen für WEP WPA (Use WPA)/WPA2 (Use WPA2) Die Übertragung wurde mit einem von Ihnen festgelegten WPA- oder WPA2-Schlüssel...
Seite 188 Bildschirm „Suchen“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Die gefundenen Zugriffspunkte sind aufgelistet. Gefundene Zugriffspunkte: (Detected Access Points:) Die Signalstärke vom Zugriffspunkt, der Verschlüsselungstyp, der Name des Zugriffspunkts und der Funk-Channel können überprüft werden. Wichtig Falls Sie eine Verbindung mit einem Netzwerk herstellen, das nicht durch Sicherheitsmaßnahmen geschützt wird, besteht die Gefahr, dass beispielsweise persönliche Daten von Dritten eingesehen werden können.
Seite 189 Wenn der ausgewählte Zugriffspunkt verschlüsselt ist, wird der Bildschirm WEP-Details (WEP Details), WPA-Details (WPA Details) oder WPA2-Details (WPA2 Details) angezeigt. Konfigurieren Sie in diesem Fall die Details, um die Verschlüsselungseinstellungen zu verwenden, die auf dem Zugriffspunkt festgelegt sind. Zugriffspunkte, die von diesem Gerät nicht verwendet werden können (einschließlich derer, für die die Verwendung anderer Verschlüsselungsmethoden konfiguriert wurde), werden abgeblendet und können nicht konfiguriert werden.
Seite 190 Bildschirm „WEP-Details“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Legen Sie die WEP-Einstellungen des Druckers fest. Hinweis Beim Ändern des Kennworts (WEP-Schlüssels) des Druckers muss dieselbe Änderung auch am Kennwort (WEP-Schlüssel) des Zugriffspunkts vorgenommen werden. WEP-Schlüssel: (WEP Key:) Geben Sie denselben Schlüssel wie auf dem Zugriffspunkt festgelegt ein.
Seite 191 Bildschirm „WPA-Details“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Legen Sie die WPA-Einstellungen des Druckers fest. Der auf dem Bildschirm angezeigte Wert weicht je nach den vorhandenen Einstellungen ab. Authentifizierungsart: (Authentication Type:) Zeigt die für die Clientauthentifizierung verwendete Authentifizierungsart an. Dieses Gerät unterstützt die PSK-Authentifizierungsmethode.
Seite 192 Bildschirm „WPA2-Details“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Legen Sie die WPA2-Einstellungen des Druckers fest. Der auf dem Bildschirm angezeigte Wert weicht je nach den vorhandenen Einstellungen ab. Authentifizierungsart: (Authentication Type:) Zeigt die für die Clientauthentifizierung verwendete Authentifizierungsart an. Dieses Gerät unterstützt die PSK-Authentifizierungsmethode.
Seite 193 Bildschirm „Authentifizierungsart bestätigen“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Die Art der für die Clientauthentifizierung verwendeten Authentifizierung wird angezeigt. Bildschirm Authentifizierungsart bestätigen (Authentication Type Confirmation) Die Art der für die Clientauthentifizierung verwendeten Authentifizierung wird angezeigt. Dieses Gerät unterstützt die PSK-Authentifizierungsmethode. Für die PSK-Authentifizierungsart wird eine Passphrase verwendet.
Seite 194 Bildschirm „PSK: Setup von Passphrase und dynamischer Verschlüsselung“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Geben Sie die Passphrase ein, und wählen Sie die dynamische Verschlüsselungsmethode aus. Passphrase: Geben Sie die Passphrase für den Zugriffspunkt ein. Die Passphrase ist eine Zeichenfolge mit 8 bis 63 alphanumerischen Zeichen oder einem hexadezimalen Wert mit 64 Stellen.
Seite 195 Bildschirm „Bestätigung der Setup-Einstellungen“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Zeigt die für die Clientauthentifizierung verwendeten Einstellungen an. Überprüfen Sie die Einstellungen, und klicken Sie auf Fertig stellen (Finish).
Seite 196 Registerkarte „Drahtgebundenes LAN“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Auf dieser Registerkarte können Sie für den Drucker eine drahtgebundene LAN-Verbindung festlegen. Um die Registerkarte Drahtgebundenes LAN (Wired LAN) anzuzeigen, klicken Sie im Bildschirm Konfiguration (Configuration) auf die Registerkarte Drahtgebundenes LAN (Wired LAN). TCP/IP-Einstellung: (TCP/IP Setup:) Legt die IP-Adresse des Druckers fest, der über das LAN verwendet wird.
Seite 197 Registerkarte „Admin-Kennwort“ Legen Sie ein Kennwort für den Drucker fest, um die Einrichtung und Konfiguration auf bestimmte Personen zu beschränken. Um die Registerkarte Admin-Kennwort (Admin Password) anzuzeigen, klicken Sie im Bildschirm Konfiguration (Configuration) auf die Registerkarte Admin-Kennwort (Admin Password). Admin-Kennwort verwenden (Use admin password) Legen Sie ein Kennwort für den Administrator mit Berechtigungen zum Einrichten und Ändern von detaillierten Optionen fest.
Seite 198 Zur Anzeige des Bildschirms Netzwerkinformationen (Network Information) wählen Sie im Menü Ansicht (View) die Option Netzwerkinformationen (Network Information) aus. Kehrt zum Bildschirm Canon IJ Network Tool zurück. Alle Informationen kopieren (Copy All Information) Alle angezeigten Netzwerkinformationen werden in die Zwischenablage kopiert.
Seite 199 Registerkarte „Zugriffskontrolle“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Sie können die MAC- oder IP-Adressen von Computern oder Netzwerkgeräten registrieren, um den Zugriff zuzulassen. Um die Registerkarte Zugriffskontrolle (Access Control) anzuzeigen, klicken Sie im Bildschirm Konfiguration (Configuration) auf die Registerkarte Zugriffskontrolle (Access Control). Drucker-Zugriffskontrolltyp: (Printer Access Control Type:) Wählen Sie den Typ der Zugriffskontrolle aus, über den Sie den Netzwerkzugriff von Computern oder Netzwerkgeräten auf den Drucker einschränken möchten.
Seite 200 Drucker-Zugriffskontrolle aktivieren (MAC-Adresse) (Enable printer access control(MAC address)) Wählen Sie diese Option aus, um den Zugriff auf den Drucker nach MAC-Adresse zu kontrollieren. Hinweis Die beiden Zugriffskontrolltypen (nach MAC- und IP-Adresse) können gleichzeitig aktiviert werden. Ein Zugriffskontrolltyp ist so lange aktiviert, wie das Kontrollkästchen Drucker- Zugriffskontrolle aktivieren (Enable printer access control) ausgewählt ist, unabhängig davon, welcher Typ derzeit nach Auswahl in Drucker-Zugriffskontrolltyp: (Printer Access Control Type:) angezeigt wird.
Seite 201 Bei Auswahl von IP-Adresse Die zulässigen Computer oder Netzwerkgeräte werden durch ihre IP-Adresse angegeben. Computern oder Netzwerkgeräten, deren IP-Adressen in der Liste angezeigt werden, wird der Zugriff gewährt. Drucker-Zugriffskontrolle aktivieren (IP-Adresse) (Enable printer access control(IP address)) Wählen Sie diese Option aus, um den Zugriff auf den Drucker nach IP-Adresse zu kontrollieren. Hinweis Die beiden Zugriffskontrolltypen (nach MAC- und IP-Adresse) können gleichzeitig aktiviert werden.
Seite 202 Löschen (Delete) Löscht die ausgewählte IP-Adresse aus der Liste.
Seite 203 Bildschirm „Zulässige MAC-Adresse bearbeiten“/Bildschirm „Zulässige MAC-Adresse hinzufügen“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Die Beispielscreenshots in diesem Abschnitt beziehen sich auf den Bildschirm Zulässige MAC- Adresse hinzufügen (Add Accessible MAC Address). MAC-Adresse: (MAC Address:) Geben Sie die MAC-Adresse eines Computers oder Netzwerkgeräts ein, dem der Zugriff gewährt werden soll.
Seite 204 Bildschirm „Zulässige IP-Adresse bearbeiten“/Bildschirm „Zulässige IP-Adresse hinzufügen“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Die Beispielscreenshots in diesem Abschnitt beziehen sich auf den Bildschirm Zulässige IP-Adresse hinzufügen (Add Accessible IP Address). Adressangabe: (Specification Method:) Wählen Sie entweder Einzelne Adresse (Single Address Specification) oder IP- Adressbereich (Range Specification) aus, um die IP-Adresse(n) hinzuzufügen.
Seite 205: Andere Bildschirme Des Ij Network Tool
Andere Bildschirme des IJ Network Tool Bildschirm „Canon IJ Network Tool“ Bildschirm „Status“ Bildschirm „Messen der Verbindungsleistung“ Bildschirm „Wartung“ Bildschirm „Netzwerk-Setup des Kartensteckplatzes“ Bildschirm „Anschluss zuordnen“ Bildschirm „Netzwerkinformationen“...
Seite 206 Bildschirm „Canon IJ Network Tool“ In diesem Abschnitt werden die im Bildschirm Canon IJ Network Tool angezeigten Elemente und Menüs beschrieben. Elemente im Bildschirm Canon IJ Network Tool Canon IJ Network Tool-Menüs Elemente im Bildschirm Canon IJ Network Tool Das folgende Element wird im Bildschirm Canon IJ Network Tool angezeigt.
Seite 207 Zeigt den Bildschirm Status zur Überprüfung des Druckerverbindungsstatus und des Drahtloskommunikationsstatus an. Bildschirm „Status“ Aktualisieren (Refresh) Dient dazu, den Inhalt von Drucker: (Printers:) auf dem Bildschirm Canon IJ Network Tool zu aktualisieren und den Inhalt anzuzeigen. Wichtig Wenn Sie mit dem IJ Network Tool die Netzwerkeinstellungen des Druckers ändern möchten, muss er über ein LAN verbunden sein.
Seite 208 Druckers zu konfigurieren. Bildschirm „Konfiguration“ Hinweis Dieses Element besitzt dieselbe Funktion wie die Option Konfiguration... (Configuration...) im Bildschirm Canon IJ Network Tool. Anschluss zuordnen... (Associate Port...) Zeigt den Bildschirm Anschluss zuordnen (Associate Port) an, um dem Drucker einen Anschluss zuzuordnen.
Seite 209 Bildschirm „Status“ Sie können den Status und die Verbindungsleistung des Druckers überprüfen. Zur Anzeige des Bildschirms Status wählen Sie im Menü Ansicht (View) die Option Status aus. Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Bei Verwendung eines drahtgebundenen LANs sind Signalstärke: (Signal Strength:), Übertragungsqualität: (Link Quality:) und Erweiterte Messung...
Seite 210 Bildschirm „Messen der Verbindungsleistung“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Wird angezeigt, um die Messung der Verbindungsleistung auszuführen. Bildschirm Messen der Verbindungsleistung (Connection Performance Measurement) (Anfangsbildschirm) Bildschirm Messen der Verbindungsleistung (Connection Performance Measurement) (Abschlussbildschirm) Bildschirm Messen der Verbindungsleistung (Connection Performance Measurement) (Anfangsbildschirm) Klicken Sie auf Weiter>...
Seite 211 Verbindungsleistung zwischen Drucker und Zugriffspunkt: (Connection Performance between the Printer and the Access Point:) Eine Markierung zeigt das Ergebnis der Messung der Verbindungsleistung zwischen dem Drucker und dem Zugriffspunkt an. : Gute Verbindungsleistung : Instabile Verbindungsleistung : Verbindung nicht möglich : Messung abgebrochen oder nicht möglich Neue Messung (Remeasurement) Misst die Verbindungsleistung erneut.
Seite 212 Bildschirm „Wartung“ Wird angezeigt, um Initialisierung durchführen (Setting Initialization) und Netzwerk-Setup des Kartensteckplatzes (Network Setup of the Card Slot) auszuführen. Zur Anzeige des Bildschirms Wartung (Maintenance) wählen Sie im Menü Einstellungen (Settings) die Option Wartung (Maintenance) aus. Initialisierung durchführen (Setting Initialization) Setzt alle Netzwerkeinstellungen des Druckers auf die Werkseinstellungen zurück.
Seite 213 Bildschirm „Netzwerk-Setup des Kartensteckplatzes“ Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Zeigt die Einstellungen des Kartensteckplatzes an und ermöglicht es Ihnen, einen Kartensteckplatz im Netzwerk als Netzlaufwerk im Computer zuzuordnen. Wird angezeigt, wenn Sie im Bildschirm Wartung (Maintenance) auf Setup klicken. Bildschirm Netzwerk-Setup des Kartensteckplatzes (Network Setup of the Card Slot) (Einrichtungsbildschirm) Bildschirm Netzwerk-Setup des Kartensteckplatzes (Network Setup of the Card Slot)
Seite 214 Überspringen (Skip) Schließt das Setup ab, ohne dem Kartensteckplatz ein Netzlaufwerk zuzuordnen. Wiederholen (Retry) Kehrt zum Bildschirm Netzwerk-Setup des Kartensteckplatzes (Network Setup of the Card Slot) zurück und führt die Zuordnung des Netzlaufwerks erneut aus. Abbrechen (Cancel) Bricht das Setup des Kartensteckplatzes ab. Wenn das IJ Network Tool über ein LAN ausgeführt wird, wird die Schaltfläche Abbrechen (Cancel) abgeblendet und kann nicht ausgewählt werden.
Seite 215 Bildschirm „Anschluss zuordnen“ Hiermit können Sie einen erstellten Anschluss einem Druckertreiber zuordnen. Wählen Sie den Drucker aus, für den Sie die Zuordnung ändern möchten, und klicken Sie auf OK. Hinweis Sie können erst mit dem Drucker drucken, wenn der Druckertreiber dem Anschluss zugeordnet ist.
Seite 216 Zur Anzeige des Bildschirms Netzwerkinformationen (Network Information) wählen Sie im Menü Ansicht (View) die Option Netzwerkinformationen (Network Information) aus. Kehrt zum Bildschirm Canon IJ Network Tool zurück. Alle Informationen kopieren (Copy All Information) Alle angezeigten Netzwerkinformationen werden in die Zwischenablage kopiert.
Seite 217: Anhang Zur Netzwerkkommunikation
Anhang zur Netzwerkkommunikation Verwenden des Kartensteckplatzes über ein Netzwerk Wenn der Druckertreiber keinem Anschluss zugeordnet ist Info zu technischen Begriffen Einschränkungen Info zur Firewall...
Seite 218: Verwenden Des Kartensteckplatzes Über Ein Netzwerk
Verwenden des Kartensteckplatzes über ein Netzwerk Hinweis Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Einrichten des Kartensteckplatzes als Netzlaufwerk Einschränkungen bei der Verwendung eines Kartensteckplatzes im Netzwerk Einrichten des Kartensteckplatzes als Netzlaufwerk Der Kartensteckplatz muss aktiviert sein, damit er im Netzwerk verwendet werden kann. Befolgen Sie die nachstehenden Schritte, um den Kartensteckplatz als Netzlaufwerk zu aktivieren.
Seite 219 Sobald der Kartensteckplatz aktiviert ist, wird in Computer (oder Arbeitsplatz (My Computer)) das folgende Symbol angezeigt. Einschränkungen bei der Verwendung eines Kartensteckplatzes im Netzwerk • Der Kartensteckplatz kann von mehreren Computern genutzt werden, wenn das Gerät in ein Netzwerk eingebunden ist. Auf die Dateien auf einer Speicherkarte im Kartensteckplatz können mehrere Computer gleichzeitig zugreifen.
Seite 220: Wenn Der Druckertreiber Keinem Anschluss Zugeordnet Ist
Wenn der Druckertreiber keinem Anschluss zugeordnet ist Falls Kein Treiber (No Driver) für den Druckernamen im Bildschirm Canon IJ Network Tool angezeigt wird, ist der Druckertreiber keinem erstellten Anschluss zugeordnet. Führen Sie folgende Schritte aus, um einen Druckertreiber einem Anschluss zuzuordnen.
Seite 221: Info Zu Technischen Begriffen
Info zu technischen Begriffen In diesem Abschnitt werden die im Handbuch verwendeten technischen Begriffe erläutert. • Zugriffspunkt (Access Point) Ein Drahtlostransceiver oder eine Basisstation, der/die Informationen von Drahtlos-Clients/dem Gerät empfängt und diese erneut rund sendet. In einem Infrastruktur-Netzwerk erforderlich. • Ad-hoc Einstellung für Client-Computer und Gerät, bei der die drahtlose Kommunikation auf Peer-to- Peer-Basis erfolgt, d.
Seite 222 • Offenes System (Open System) Bei dieser Authentifizierungsmethode wird der Kommunikationspartner ohne Verwendung des WEP-Schlüssels authentifiziert, selbst wenn WEP verwenden (Use WEP) ausgewählt ist. • Gemeinsamer Schlüssel (Shared Key) Bei dieser Authentifizierungsmethode wird der Kommunikationspartner mithilfe des für die Verschlüsselung eingestellten WEP-Schlüssels authentifiziert. •...
Seite 223 Bei einer maximalen Übertragungsrate von 600 Mbit/s ist es möglich, in einem Radius von ca. 12 m mit mehreren Computerterminals zu kommunizieren. Kompatibel mit 802.11b und 802.11g. • Infrastruktur Client-Computer- und Geräteeinrichtung, bei der jegliche drahtlose Kommunikation über einen Zugriffspunkt erfolgt. •...
Seite 224 • Proxyserver Ein Server, der einen an LAN angeschlossenen Computer mit dem Internet verbindet. Geben Sie bei der Verwendung eines Proxyservers die Adresse und die Portnummer des Proxyservers an. • PSK Eine von WPA/WPA2 angewendete Verschlüsselungsmethode. • Router Ein Verteilergerät zur Verbindung mit einem anderen Netzwerk. •...
Seite 225 • USB Serielle Schnittstelle, die das Austauschen von Geräten während des Betriebs ermöglicht, d. h. Geräte können ein- und ausgesteckt werden, ohne das Gerät auszuschalten. • WCN (Windows Connect Now) Alternativ dazu können Benutzer mit Windows Vista oder einer späteren Version die Einstellungsdaten direkt über ein drahtloses Netzwerk (WCN-NET) abrufen.
Seite 226 Einschränkungen Falls Sie einen Drucker über das drahtlose LAN verwenden, erkennt der Drucker möglicherweise drahtlose Systeme in der Nähe. Aus diesem Grund sollten Sie dem Zugriffspunkt einen Netzwerkschlüssel (WEP, WPA oder WPA2) zuweisen, um die drahtlose Übertragung zu verschlüsseln. Für eine drahtlose Kommunikation mit einem Produkt, das den Wi-Fi-Standard nicht erfüllt, kann keine Garantie übernommen werden.
Seite 227: Info Zur Firewall
Info zur Firewall Eine Firewall ist eine Funktion der auf dem Computer installierten Sicherheitssoftware oder des Betriebssystems des Computers. Dieses System dient dazu, den unbefugten Zugriff auf ein Netzwerk zu verhindern. Vorsichtsmaßnahmen bei aktivierter Firewallfunktion • Eine Firewallfunktion kann die Kommunikation zwischen einem Drucker und einem Computer einschränken.
Seite 228: Tipps Für Eine Optimale Druckqualität
Tipps für eine optimale Druckqualität Hilfreiche Informationen zu Tinte Die wichtigsten Schritte zum erfolgreichen Drucken Denken Sie daran, nach dem Einlegen des Papiers die Einstellungen für das Papier festzulegen Abbrechen eines Druckauftrags Wichtige Voraussetzungen für konstante Druckqualität Vorsichtsmaßnahmen beim Transport des Geräts...
Seite 229: Hilfreiche Informationen Zu Tinte
Hilfreiche Informationen zu Tinte Wie wird Tinte für andere Vorgänge als das Drucken verwendet? Tinte kann auch für andere Vorgänge als das Drucken verwendet werden. So dient sie nicht nur zum Drucken, sondern wird auch bei der Reinigung des Druckkopfs zur Erhaltung einer optimalen Druckqualität verwendet.
Seite 230: Die Wichtigsten Schritte Zum Erfolgreichen Drucken
Die wichtigsten Schritte zum erfolgreichen Drucken Überprüfen Sie vor Beginn des Druckvorgangs den Zustand des Geräts! Ist der Druckkopf funktionsfähig? Wenn die Düsen des Druckkopfs verstopft sind, wird der Ausdruck blass und Papier verschwendet. Überprüfen Sie den Druckkopf, indem Sie das Düsentestmuster drucken. Wartungsverfahren Ist das Innere des Geräts durch Tinte verschmiert? Nach umfangreichen Druckaufträgen oder randlosem Druck kann der Papierweg mit Tinte...
Seite 231: Denken Sie Daran, Nach Dem Einlegen Des Papiers Die Einstellungen Für Das Papier Festzulegen
Denken Sie daran, nach dem Einlegen des Papiers die Einstellungen für das Papier festzulegen Falls das eingelegte Papier nicht der Einstellung für den Medientyp entspricht, fällt das Druckergebnis unter Umständen nicht zufrieden stellend aus. Wählen Sie nach dem Einlegen des Papiers die geeignete Medientypeinstellung für das eingelegte Papier aus.
Seite 232: Abbrechen Eines Druckauftrags
Abbrechen eines Druckauftrags Verwenden Sie niemals die Taste EIN (ON)! Wenn Sie während der Ausführung eines Druckauftrags die Taste EIN (ON) drücken, können die vom Computer weiterhin an das Gerät gesendeten Daten dazu führen, dass nach dem Wiedereinschalten kein Drucken mehr möglich ist. Drücken Sie zum Abbrechen des Druckvorgangs die Taste Stopp (Stop).
Seite 233: Wichtige Voraussetzungen Für Konstante Druckqualität
Wichtige Voraussetzungen für konstante Druckqualität Um jederzeit eine optimale Druckqualität sicherzustellen, müssen Sie verhindern, dass der Druckkopf eintrocknet und die Düsen verstopfen. Beachten Sie immer die folgenden Regeln für optimale Druckqualität. Trennen Sie das Gerät erst von der Stromversorgung, nachdem es ausgeschaltet wurde! Beim Drücken der Taste EIN (ON) zum Ausschalten des Geräts wird der Druckkopf automatisch abgedeckt, um die Düsen vor dem Eintrocknen zu schützen.
Seite 234: Vorsichtsmaßnahmen Beim Transport Des Geräts
Vorsichtsmaßnahmen beim Transport des Geräts Beim Transportieren des Geräts sollte Folgendes beachtet werden. Wichtig Einsenden des Geräts zur Reparatur Verpacken Sie das Gerät für den sicheren Transport mit nach unten weisendem Boden und ausreichend Schutzmaterial in einem stabilen Karton. Lassen Sie die FINE-Patrone im Gerät, und drücken Sie die Taste EIN (ON), um das Gerät auszuschalten.
Seite 235: Rechtlich Zulässige Verwendung Dieses Produkts Und Nutzungsrechte Von Bildern
Rechtlich zulässige Verwendung dieses Produkts und Nutzungsrechte von Bildern Das Kopieren, Scannen, Drucken oder Verwenden von Reproduktionen der im Folgenden aufgeführten Dokumente kann illegal sein. Die hier aufgeführte Liste erhebt keinen Anspruch auf Vollständigkeit. Lassen Sie sich im Zweifelsfall rechtlich beraten. Banknoten Zahlungsanweisungen Einlagenzertifikate...
Seite 236: Allgemeine Technische Daten
* Mit geschlossener vorderer Abdeckung. ca. 8,7 kg (ca. 19,0 lb) Gewicht * Mit eingesetzten FINE-Patronen. Canon FINE-Patrone Insgesamt 1792 Düsen (BK 640 Düsen, C/M/Y jeweils 384 Düsen) Format A4 oder Letter: Max. 30 Blatt (Papier mit 75 g /m / 20 lb), bis zu einer Höhe von 4 mm / 0,16 Zoll...
Seite 237 Modemgeschwindigkeit (Automatische Rückwurffunktion) Schwarzweiß: ca. 3 Sekunden/Seite bei 33,6 KBit/s (Basierend auf ITU-T No.1 Chart bei technischen Daten für die USA und Canon FAX Standard Chart Nr.1 bei anderen, beide im Übertragungsgeschwindigkeit Standardmodus.) Farbe: ca. 1 Minute/Seite bei 33,6 KBit/s (Basierend auf Canon FARBFAX-TESTSEITE.)
Seite 238: Mindestsystemanforderungen
Windows Vista SP1, Vista SP2 Betriebssystem Windows XP SP3 (nur 32-Bit) Weitere Informationen zum Betrieb mit Windows RT finden Sie auf der Website von Canon. Browser Internet Explorer 8 oder höher 3 GB Hinweis: Für die Installation der im Lieferumfang enthaltenen Verfügbarer...
Seite 239 Windows Vista oder Windows XP garantiert werden. Windows: Internet Explorer 7, 8 oder 9 ist für die Installation von Easy-WebPrint EX erforderlich. Easy-WebPrint EX für Internet Explorer 9 kann von der Canon-Website heruntergeladen werden. Windows: Einige Funktionen für Windows Media Center sind möglicherweise nicht verfügbar.
