Installation
Anschluss der Rechner
WICHTIG:
Zum Anschluss der Rechner an den KVM-Switch sind KVM-Kabelsets
erforderlich. Eine Auflistung der erhältlichen KVM-Kabelsets finden Sie auf Seite 31.
Ordnen Sie die bestellten KVM-Kabelsets den verschiedenen Rechnern zu und
legen Sie sie anschließend für die Installation bereit.
HINWEIS:
Zum Anschluss der (maximal vier) Rechner an den KVM-Switch sind
die unten aufgeführten Schnittstellen für jeden Rechner verfügbar.
Die Bezeichnung (beispielsweise
blende ordnet die entsprechenden Schnittstellen einem bestimmten Rechner
sowie dem gleichnamigen Schalter an der Frontseite zu.
Monitor 1
CON
Keyb.
Mouse Speaker
Line In

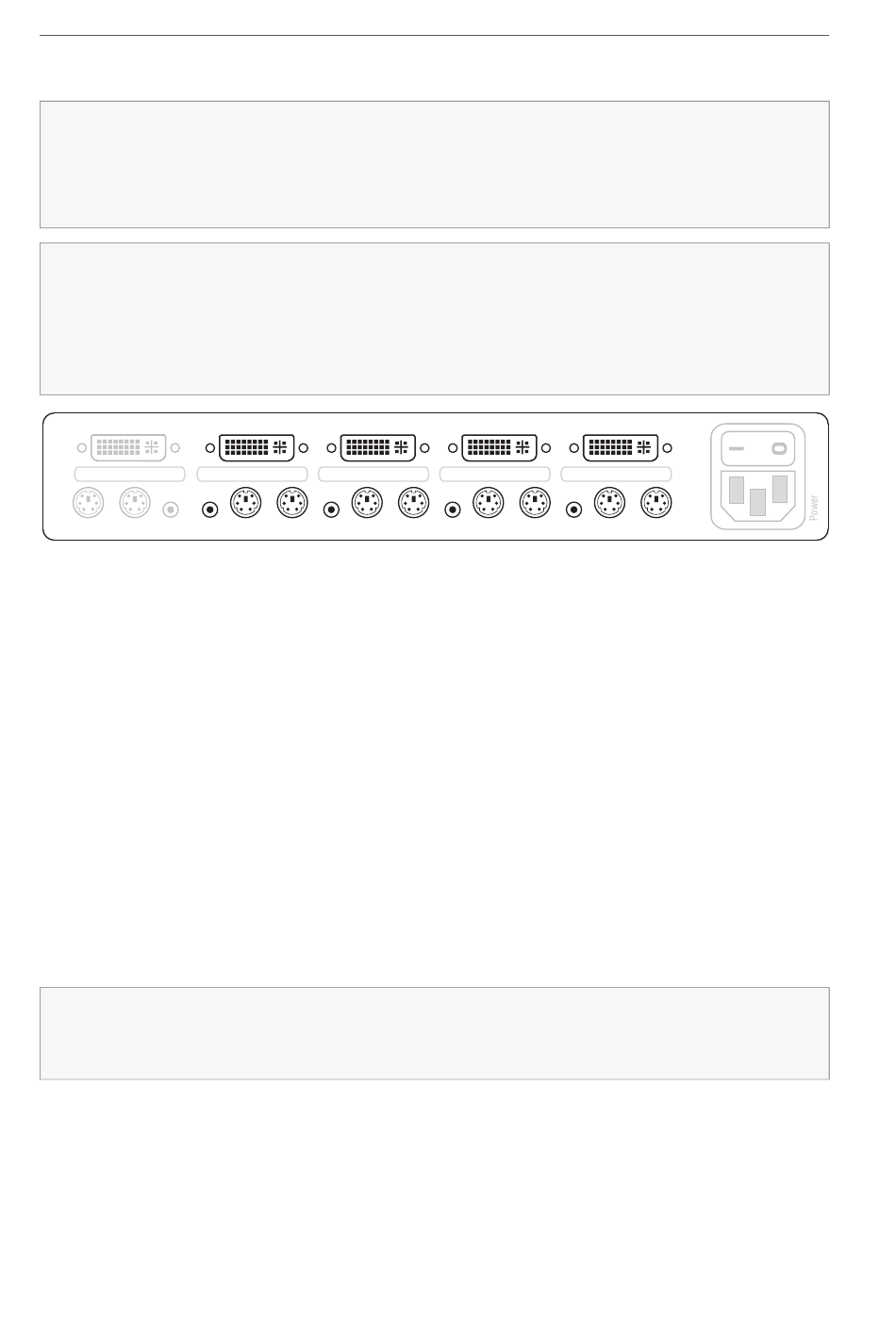

Abbildung 3: Schnittstellen zum Anschluss der Rechner
Line In:
Falls Sie die Audio-Signale des Rechners über die am KVM-Switch ange-
schlossenen Lautsprecher ausgeben möchten, verbinden Sie die Line Out-Schnitt-
stelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierfür eines der Audio-Anschlusskabel (Audio-M/M).
Keyb.:
Verbinden Sie die violette PS/2-Buchse (Tastatur) des Rechners mit dieser
Schnittstelle. Verwenden Sie hierfür den violetten Stecker eines Twin-PS/2-Kabels.
Mouse:
Verbinden Sie die grüne PS/2-Buchse (Maus) des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierfür den grünen Stecker eines Twin-PS/2-Kabels.
Verbinden Sie den Videoausgang des Rechners mit dieser Schnittstelle.
DVI-I CPU:
Ist der Rechner mit einem DVI-D-Videoausgang ausgestattet, nehmen Sie ein
digitales Videokabel (DVI-D-DL-M/M) zur Hand. Im Falle eines analogen VGA-
Ausgangs ist ein analoges Videokabel (VGA-M/DVI-A-M) zu verwenden.
HINWEIS:
Verbinden Sie bei Einsatz einer Multichannel-Variante des KVM-
Switches ggf. den zweiten, dritten und vierten Videoausgang des Rechners mit
der/den Schnittstelle(n)
5 · G&D DVIMUX4-DL-PS/2
CPU 1
DVI-I CPU 1.1
DVI-I CPU 2.1
CPU 1
CPU 2
Keyb.
Mouse
Line In
Keyb.
bis
DVI-I CPU 1.x
) eines bestimmten Abschnitts der Rück-
DVI-I CPU 3.1
CPU 3
Mouse
Line In
Keyb.
Mouse
Line In
.
4.x
DVI-I CPU 4.1
CPU 4
Keyb.
Mouse
