Installation
Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB-Schnittstellen zum Anschluss
einer USB-Tastatur und/oder -Maus vorhanden.
HINWEIS:
Die PS/2-Schnittstellen zum Anschluss der Tastatur und Maus des
Arbeitsplatzes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen
der Frontseite des Gerätes können gleichzeitig verwendet werden.
Zusätzlich ist hier die Service-Buchse zu finden. Diese Buchse wird zur Bedienung
des Setup-Menüs (siehe Bedienung des Setup-Menüs ab Seite 14) und zum Ausführen
von Firmware-Updates verwendet.

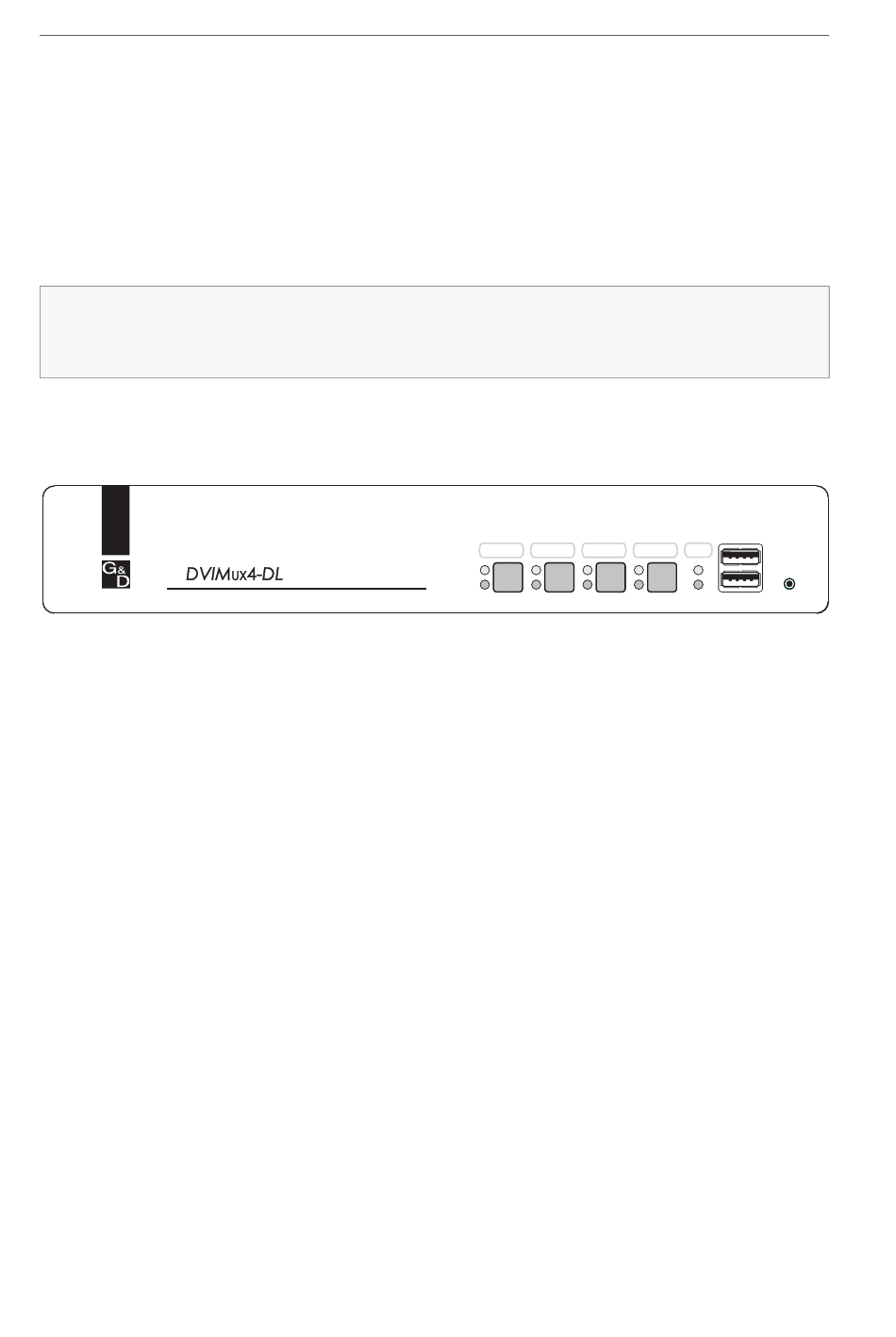

Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind vier Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 8) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Besch-
reibung der Schnittstellen finden Sie auf der folgenden Seite.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Rechner aus-
geschaltet sind. Falls an die Rechner Tastaturen und/oder Mäuse angeschlossen
sind, ziehen Sie die Kabel der Eingabegeräte aus den PS/2-Schnittstellen.
2. Platzieren Sie den KVM-Switch zwischen den Rechnern sowie dem Arbeitsplatz.
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem
KVM-Switch und den anzuschließenden Rechnern.
3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der
Frontseite des Geräts, welchem Rechner zugewiesen werden soll.
3 · G&D DVIMUX4-DL-PS/2
CPU 1
CPU 1
CPU 2
CPU 2
CPU 3
CPU 3
Active
Active
Status
Status
USB K/M
CPU 4
CPU 4
User
User
Service
Service
