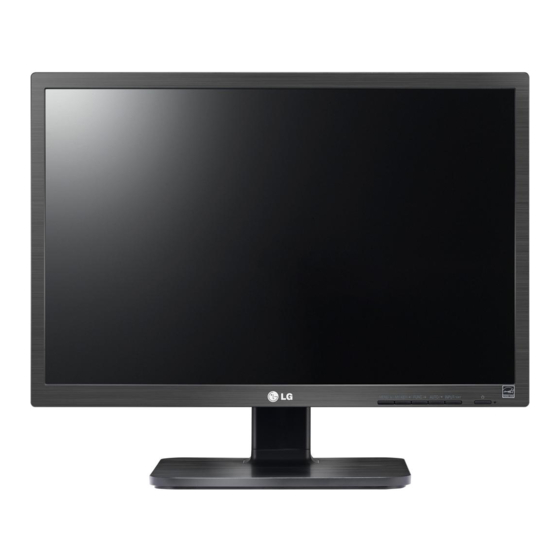

- Seite 1 BENUTZERHANDBUCH IPS LED-MONITOR (LED LCD-MONITOR) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED(LED LCD)-MONITOR-MODELL 22MB65PM 24MB65PM www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND VORBEREI- FEHLERBEHEBUNG TUNG Auspacken TECHNISCHE DATEN Teile und Tasten 22MB65PM Monitorinstallation 24MB65PM - Zusammenbau der Ständerplatte Voreingestellte Modi (Auflösung) - Abnehmen des Standfußes Anzeige - Abnehmen des Standkörpers - Benutzen Sie den Kabelhalter RICHTIGE KÖRPERHALTUNG - Installation auf einem Tisch - Anpassen des Winkels Richtige Körperhaltung bei Verwendung... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorderseite Eingangsanschlüsse (Siehe S.11 bis 13) -
Seite 5: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 6: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Abnehmen des Standkörpers Heben Sie den Monitor an, und stellen Sie ihn Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor aufrecht auf den Tisch. Kratzern zu schützen, decken Sie die Oberflä- Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu che mit einem weichen Tuch ab. -
Seite 7: Anpassen Des Winkels
Fingern zu vermeiden, halten ten Monitor aufrecht auf. Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt. 22MB65PM Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann für angeneh- mes Betrachten um bis zu 5° nach vorn und 20°... -
Seite 8: Verwenden Des Kensington-Schlosses
MONTAGE UND VORBEREITUNG Verwenden des Kensington- 22MB65PM Schlosses Die Höhe kann auf bis zu 120 mm angepasst werden. Der Anschluss für das Kensington-Schloss befin- det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- 120,0 mm wendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website... -
Seite 9: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 10: Montage An Der Wand
Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. 10 cm Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden 10 cm Sie sich an Ihren Händler vor Ort oder an 10 cm qualifiziertes Fachpersonal. -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. - Seite 12 VERWENDEN DES MONITORS HINWEIS Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Wenn Sie zwei PCs mit dem Monitor verwen- Drücken Sie den Storm-Button auf dem unten den möchten, schließen Sie die jeweiligen Bedinnungsfeld um Storm anzuschalten. Wenn Signalkabel (D-SUB/DVI-D) an den Monitor der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch Wenn der Monitor kalt ist, kann es beim...
-
Seite 13: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS Anschließen von Peripheriege- räten Schliessen Peripheriegeraete an den Monitor sn. HINWEIS Peripheriegeräte sind separat erhältlich. Bei Kabeln mit abgewinkelten Steckern kommt es möglicherweise zu Abstandproble- men, verwenden Sie daher gerade Stecker, wenn möglich. Winkeltyp Gerader Typ HINWEIS Kopfhörer oder Lautsprecher kann nicht nor- mal arbeiten. -
Seite 14: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 22MB65PM: 1680 x 1050 24MB65PM: 1920 x 1200 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-SUB/DVI-D) auswählen. -
Seite 15: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. -
Seite 16: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. -
Seite 17: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 18: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ betätigen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. -
Seite 21: Super Energy Saving
Wenn Option des Super Energie Sparren Hoch oder Tief ist, wird Helligkeit des Moni- tors hoerer oder niedriger, die von Quellen abhaengt. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. (einschließlich Sendungsvideo: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. - Seite 22 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? y Stellen Sie Helligkeit und Kontrast ein.
- Seite 23 Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Display flimmern y Display wird flimmern, wenn Sie das Timing auf Display Port 1080i...
- Seite 24 TECHNISCHE DATEN TECHNISCHE DATEN 22MB65PM Display Bildschirmtyp 55,8 cm (22 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 55,8 cm Pixelabstand 0,282 mm x 0,282 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync.
-
Seite 25: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 24MB65PM Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync. -
Seite 26: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) 22MB65PM Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768... -
Seite 27: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 28 Declaration of Conformity Trade Name: LG Model : 22MB65PMF, 24MB65PMF Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
