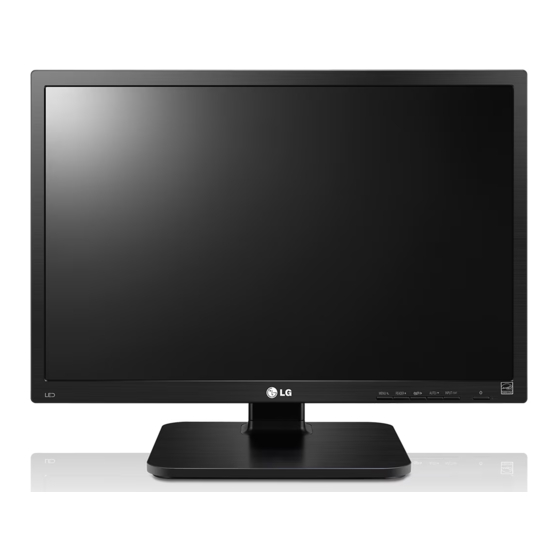

LG 24MB65PY Benutzerhandbuch
Ips led(led lcd)-monitor
Verwandte Anleitungen für LG 24MB65PY
Inhaltszusammenfassung für LG 24MB65PY
- Seite 1 BENUTZERHANDBUCH IPS LED-MONITOR (LED LCD-MONITOR) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED(LED LCD)-MONITOR-MODELL 22MB65PY 24MB65PY www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND VORBEREI- TECHNISCHE DATEN TUNG 22MB65PY Auspacken 24MB65PY Teile und Tasten Voreingestellte Modi (Auflösung) Monitorinstallation Anzeige - Zusammenbau der Ständerplatte - Abnehmen des Standfußes RICHTIGE KÖRPERHALTUNG - Abnehmen des Standkörpers Richtige Körperhaltung bei Verwendung - Benutzen Sie den Kabelhalter... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.11 bis 13) -
Seite 5: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 6: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Abnehmen des Standkörpers Heben Sie den Monitor an, und stellen Sie ihn Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor aufrecht auf den Tisch. Kratzern zu schützen, decken Sie die Oberflä- Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu che mit einem weichen Tuch ab. -
Seite 7: Anpassen Des Winkels
Vorderseite Rückseite wenn Sie den Winkel des Monitors anpas- sen. 24MB65PY Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann für angeneh- mes Betrachten um bis zu 5° nach vorn und 35° nach hinten verändert werden. -
Seite 8: Verwenden Des Kensington-Schlosses
Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com. Verbinden Sie den Monitor über das Kabel des Kensington-Schlosses mit dem Tisch. 24MB65PY Die Höhe kann auf bis zu 130 mm angepasst werden. 130,0 mm ACHTUNG... -
Seite 9: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 10: Montage An Der Wand
Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. 10 cm Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden 10 cm Sie sich an Ihren Händler vor Ort oder an 10 cm qualifiziertes Fachpersonal. -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. - Seite 12 VERWENDEN DES MONITORS HINWEIS Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Bei Verwendung mit einem DP kann es zu Kompatibilitätsproblemen kommen. Drücken Sie den Storm-Button auf dem unten Wenn Sie zwei PCs mit dem Monitor verwen- Bedinnungsfeld um Storm anzuschalten. Wenn den möchten, schließen Sie die jeweiligen der Monitor eingeschaltet ist, wird die Funktion Signalkabel (D-SUB/DVI-D/DP) an den Moni-...
-
Seite 13: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS Anschließen von Peripheriege- HINWEIS räten Peripheriegeräte sind separat erhältlich. Schliessen Peripheriegeraete an den Monitor sn. Der USB-Anschluss auf der linken und unteren Seite des Monitors kann zum An- schließen der Tastatur, Maus und anderer Zwei ablaufseitige USB Anschlüsse Schließen Sie eine Maus, USB Tas- USB-Geräte genutzt werden. -
Seite 14: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 22MB65PY: 1680 x 1050 24MB65PY: 1920 x 1200 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-SUB/DVI-D/DP) auswählen. -
Seite 15: Anpassung Der Einstellungen
Sie können eine Reaktionszeit für von der Geschwindigkeit des Bild- (Nur verwendet schirms basierte angezeigte Bilder setzen. Für eine Milieu ist es empfoh- ● ● ● für 24MB65PY len, ' Aus ' zu nutzen. Für ein schnell bewegendes Bild ist es empfohlen, Modell) 'Hoch ' zu nutzen. Breitbild/Original Breitbild Wechselt je nach Bildeingangssignal in den Vollbildmodus. -
Seite 16: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. -
Seite 17: Farben
Kalt: Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau). Sechs Farben stellen und speichern Sie den Farbeton und die Sättigung für sechs Farben (Nur verwendet für 24MB65PY Modell) (Rot/Grün/Blau/Cyan/Magenta/Gelb) ein, um die Farbanforderungen eines Benutzers zufrieden zu machen. -
Seite 18: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ betätigen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. -
Seite 21: Super Energy Saving
Wenn Option des Super Energie Sparren Schnell oder Langsam ist, wird Helligkeit des Monitors hoerer oder niedriger, die von Quellen abhaengt. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. (einschließlich Sendungsvideo: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? y Stellen Sie Helligkeit und Kontrast ein. - Seite 23 Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Display flimmern y Display wird flimmern, wenn Sie das Timing auf Display Port 1080i...
- Seite 24 TECHNISCHE DATEN TECHNISCHE DATEN 22MB65PY Display Bildschirmtyp 55,8 cm (22 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 55,8 cm Pixelabstand 0,282 mm x 0,282 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync.
-
Seite 25: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 24MB65PY Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) -
Seite 26: Voreingestellte Modi (Auflösung)
1024 x 768 60,023 1152 x 864 67,500 1280 x 1024 63,981 1280 x 1024 79,976 1680 x 1050 65,290 Empfohlener Modus 24MB65PY Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469... - Seite 27 Werkunterstueetzung Modus Horizontale Fre- Vertikale Fre- (Voreinstellung Modus) quenz (kHz) quenz (Hz) 480P 31,50 576P 31,25 720P 37,50 720P 45,00 24MB65PY Werkunterstueetzung Modus Horizontale Fre- Vertikale Fre- (Voreinstellung Modus) quenz (kHz) quenz (Hz) 480P 31,50 576P 31,25 720P 37,50 720P...
-
Seite 28: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 29 Declaration of Conformity Trade Name: LG Model : 22MB65PYG, 24MB65PYG Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
