Benutzerhandbuch
IPS LED-MONITOR
LED LCD-MONITOR
(LED-MONITOR*)
*LED-Monitore von LG sind LCD-Monitore mit LED-Hintergrundbeleuchtung.
Bitte lesen Sie dieses Handbuch aufmerksam durch,
bevor Sie Ihr Gerät zum ersten Mal verwenden, und
bewahren Sie es zur späteren Verwendung auf.

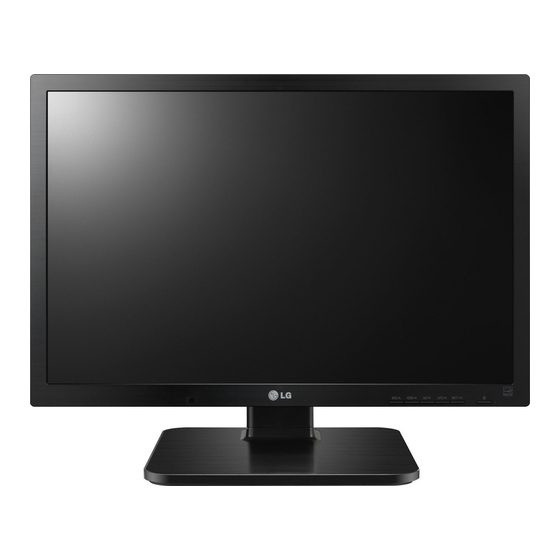

IPS LED(LED LCD)-MONITOR-MODELL
22MB67PY
24MB67PY
27MB67PY
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG 22MB67PY
Inhaltszusammenfassung für LG 22MB67PY
- Seite 1 Benutzerhandbuch IPS LED-MONITOR LED LCD-MONITOR (LED-MONITOR*) *LED-Monitore von LG sind LCD-Monitore mit LED-Hintergrundbeleuchtung. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED(LED LCD)-MONITOR-MODELL 22MB67PY...
-
Seite 2: Inhaltsverzeichnis
MONTAGE UND VORBEREI- TUNG FEHLERBEHEBUNG Auspacken Teile und Tasten Die Linse des Bewegungssensors TECHNISCHE DATEN - Vorsicht im Einsatz 22MB67PY - Mitteilung bei Bedienen und Lagerung 24MB67PY Monitorinstallation 27MB67PY - Zusammenbau der Ständerplatte Voreingestellte Modi (Auflösung) - Abnehmen des Standfußes Anzeige - Abnehmen des Standkörpers... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet Die Linse des Be- wegungssensors (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.12 bis 14) -
Seite 5: Die Linse Des Bewegungssensors
MONTAGE UND VORBEREITUNG Die Linse des Bewegungssensors Vorsicht im Einsatz Bitte verhüten Sie die Benutzung der Fresnellinse unter folgenden Bedingungen, weil es Fehlfunktion oder Störung verursachen könnte. (a) In der Flüssigkeit wie Wasser, Alkohol usw. Schadgas (S02,Cl2,NOX usw.) oder Seewind. (b) Bei starker Feuchtigkeit. -
Seite 6: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 7: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Abnehmen des Standkörpers Legen Sie den Bildschirm des Monitors mit der Heben Sie den Monitor an, und stellen Sie ihn Vorderseite nach unten. Um den Bildschirm vor aufrecht auf den Tisch. Kratzern zu schützen, decken Sie die Oberflä- Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu che mit einem weichen Tuch ab. -
Seite 8: Anpassen Des Winkels
Fingern zu vermeiden, halten ten Monitor aufrecht auf. Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt. 22MB67PY Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann für angeneh- mes Betrachten um bis zu 5° nach vorn und 20°... -
Seite 9: Verwenden Des Kensington-Schlosses
MONTAGE UND VORBEREITUNG Verwenden des Kensington- 22MB67PY Schlosses Die Höhe kann auf bis zu 120 mm angepasst werden. Der Anschluss für das Kensington-Schloss befin- det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- 120,0 mm wendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website... -
Seite 10: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 11: Montage An Der Wand
10 cm Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori- 10 cm sierte Wandhalterung von LG, und wenden 10 cm Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. 10 cm Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-... -
Seite 12: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. - Seite 13 VERWENDEN DES MONITORS HINWEIS Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Bei Verwendung mit einem DP kann es zu Kompatibilitätsproblemen kommen. Drücken Sie den Storm-Button auf dem unten Wenn Sie zwei PCs mit dem Monitor verwen- Bedinnungsfeld um Storm anzuschalten. Wenn den möchten, schließen Sie die jeweiligen der Monitor eingeschaltet ist, wird die Funktion Signalkabel (D-SUB/DVI-D/DP) an den Moni-...
-
Seite 14: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS Anschließen von Peripheriege- HINWEIS räten Schliessen Peripheriegeraete an den Monitor sn. Peripheriegeräte sind separat erhältlich. Der USB-Anschluss auf der linken Seite des Monitors kann mit Tastatur, Maus und ande- Zwei ablaufseitige USB Anschlüsse ren USB Geräten verbinden. Schließen Sie eine Maus, USB Tas- tatur, USB-Stick an den Schlüsse mit spezifisch elektischer Strom unter 100... -
Seite 15: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 22MB67PY: 1680 x 1050 24MB67PY: 1920 x 1200 27MB67PY: 1920 x 1080 Sie können das Eingangssignal auswählen. -
Seite 16: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. -
Seite 17: Bild
ANPASSEN VON EINSTELLUNGEN Menü > nächstes menü Analog Digital Beschreibung Bild Kontrast ● ● ● Den Kontrast des Bildschirms einzustellen Um die Klarheit des Bildschirmes einzustel- Schärfe ● ● ● len. Farben Gamma Farbtemp. Sechs Farben (Nur verwendet für 24MB67PY, 27MB67PY ●... -
Seite 18: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: Bewegungssensor
ANPASSEN VON EINSTELLUNGEN Bewegungssensor Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Bewegungssensor zu wählen Drucken Sie ▼ Knopf, um Bewegungssensor einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 21: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 22: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄,► betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1... - Seite 23 ANPASSEN VON EINSTELLUNGEN SMART ENERGY SAVING Drucken Sie -Knopf auf der Unterseite des Monitors, um SMART ENERGY SAVING SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄,► betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Jede Option wird nachfolgend erklärt. SMART ENERGY SAVING Beschreibung Schnell...
- Seite 24 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige Ist das Netzkabel des Monitors y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. angeschlossen? Leuchtet die Betriebsanzeige? y Drücken Sie die Taste POWER. y Wenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus, Flackert die Betriebsanzeige? oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bild-...
- Seite 25 Haben Sie den Bildschirmtreiber y Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
- Seite 26 TECHNISCHE DATEN TECHNISCHE DATEN 22MB67PY Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Pixelabstand 0,282 mm x 0,282 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync.
-
Seite 27: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 24MB67PY Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync. - Seite 28 TECHNISCHE DATEN TECHNISCHE DATEN 27MB67PY Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Pixelabstand 0,3114 mm x 0,3114 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync.
-
Seite 29: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) D-SUB/DVI Takt 22MB67PY Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768... - Seite 30 TECHNISCHE DATEN 27MB67PY Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,023 1152 x 864 67,500...
- Seite 31 TECHNISCHE DATEN DP Takt 22MB67PY Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 640 x 480 31,469 800 x 600 37,879 1024 x 768 48,363 1280 x 1024 63,981 1680 x 1050 65,290 Empfohlener Modus 24MB67PY Horizontale Fre- Vertikale Frequenz Polarität (H/...
-
Seite 32: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 33 Declaration of Conformity Trade Name: LG Model : 22MB67PY, 24MB67PY, 27MB67PY Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
