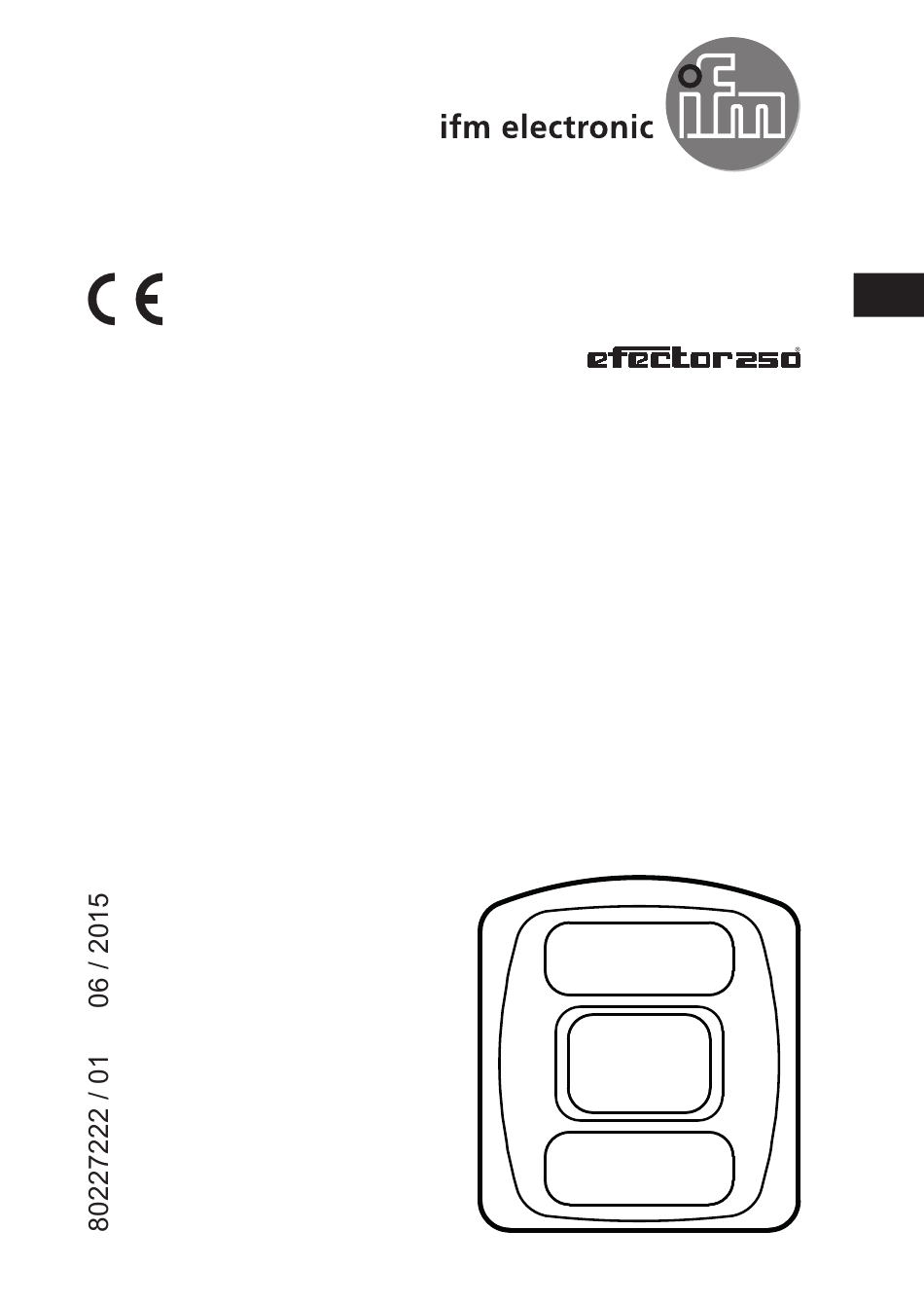

- Seite 1 Kurzanleitung 3D Sensor O3D300 O3D302 O3D310 O3D312...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Lieferumfang ��������������������������������������������������������������������������������������������������������5 5 Zubehör ���������������������������������������������������������������������������������������������������������������5 6 Montage ���������������������������������������������������������������������������������������������������������������6 6�1 Montagezubehör ��������������������������������������������������������������������������������������������6 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 7�1 Anschlussbelegung ����������������������������������������������������������������������������������������8 8 Zulassungen/Normen ������������������������������������������������������������������������������������������8... -
Seite 3: Vorbemerkung
1 Vorbemerkung Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann� Das Dokument enthält Angaben zum korrekten Umgang mit dem Gerät�... -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise Diese Anleitung ist Bestandteil des Gerätes� Sie enthält Texte und Abbildungen zum korrekten Umgang mit dem Gerät und muss vor einer Installation oder dem Einsatz gelesen werden� Beachten Sie die Sicherheitshinweise� Verwenden Sie das Gerät bestimmungsgemäß� Der Einbau und Anschluss muss den gültigen nationalen und internationalen Normen entsprechen�... -
Seite 5: Lieferumfang
4 Lieferumfang • O3D3xx 3D Sensor • USBStick mit ifm Vision Assistant, Firmware und Dokumentation • Kurzanleitung, Sachnr� 80227222 Das Gerät wird ohne Montage und Anschlusszubehör geliefert� 5 Zubehör Zum Betrieb des Sensors wird das folgende Zubehör benötigt: Bezeichnung Artikelnr� Stromversorgungskabel für Kamera/Sensor E11950 M12IndustrialEthernetVerbindungskabel... -
Seite 6: Montage
6 Montage Achten Sie bei der Montage auf die folgenden Hinweise: ► Leitungen mit Zugentlastungen verwenden� ► Bereiche "A" frei von Objekten halten� ► Im Bereich "B" das zu detektierende Objekt "C" gegenüber anderen Objekten am nächsten zum Gerät platzieren� ►... -
Seite 7: Elektrischer Anschluss
7 Elektrischer Anschluss ACHTUNG Das Gerät kann abhängig vom Betriebsmodus heiß werden� Die Differenz zwischen Oberflächentemperatur des Gerätes und Umgebungstemperatur darf max� 25 Grad betragen� Eine oder mehrere der folgenden Maßnahmen ergreifen: ► Betriebsmodus anpassen� ► Gerät ausreichend kühlen (z�B� mit Kühlkörper und Wärmeleitplatte)� ►... -
Seite 8: 7�1 Anschlussbelegung
7.1 Anschlussbelegung (1) Ethernet M12Buchse, Dkodiert, 4polig TD + RD + TD RD Shield (2) Stromversorgung M12Stecker, Akodiert, 8polig Triggereingang Schaltausgang 1 Schaltausgang 3 Ready Schaltausgang 2 Schalteingang 1 Schalteingang 2 Informationen zum Zubehör unter: → Datenblatt-Suche → z.B. O3D302 → Zubehör www�ifm�com 8 Zulassungen/Normen Die CEKonformitätserklärung ist abrufbar unter:...
