Collegamento elettrico
• La sicurezza elettrica di questo apparecchio è assicurata
soltanto quando lo stesso è correttamente collegato all'im-
pianto di messa a terra, come previsto dalle vigenti norme di
sicurezza elettrica. Controllare che questo requisito di sicu-
rezza fondamentale sia sempre rispettato e, in caso di dub-
bio, richiedere un controllo accurato dell'impianto da parte di
personale professionalmente qualificato.
• Il costruttore non può essere considerato responsabile per
eventuali danni causati dalla mancanza di messa a terra del-
l'impianto.
• Prima di collegare l'apparecchio accertarsi che i dati tecni-
ci riportati sulla targhetta siano rispondenti alle caratteristi-
che dell'impianto elettrico.
• Verificare che la portata elettrica dell'impianto e delle prese
di corrente siano adeguate alla potenza massima dell'appa-
recchio indicata in targa. In caso di dubbio, rivolgersi a perso-
nale professionalmente qualificato.
Prima di qualsiasi intervento, disinserire elettricamente l'ap-
parecchio.
Il collegamento del piano di cottura all'impianto deve essere ef-
fettuato tramite una scatola di connessione: nel caso di collega-
mento diretto dell'apparecchio alla rete, occorre prevedere un
interruttore omnipolare, accessibile in caso di necessità, con
distanza di apertura dei contatti uguale o superiore a 3 mm.
Valido solo per i modelli con cavo alimentazione
Alcuni modelli sono forniti di cavo alimentazione monofase, quindi
deveno essere allacciati solo alla rete monofase. Rispettare il
colore dei fili, come da schema allegato.

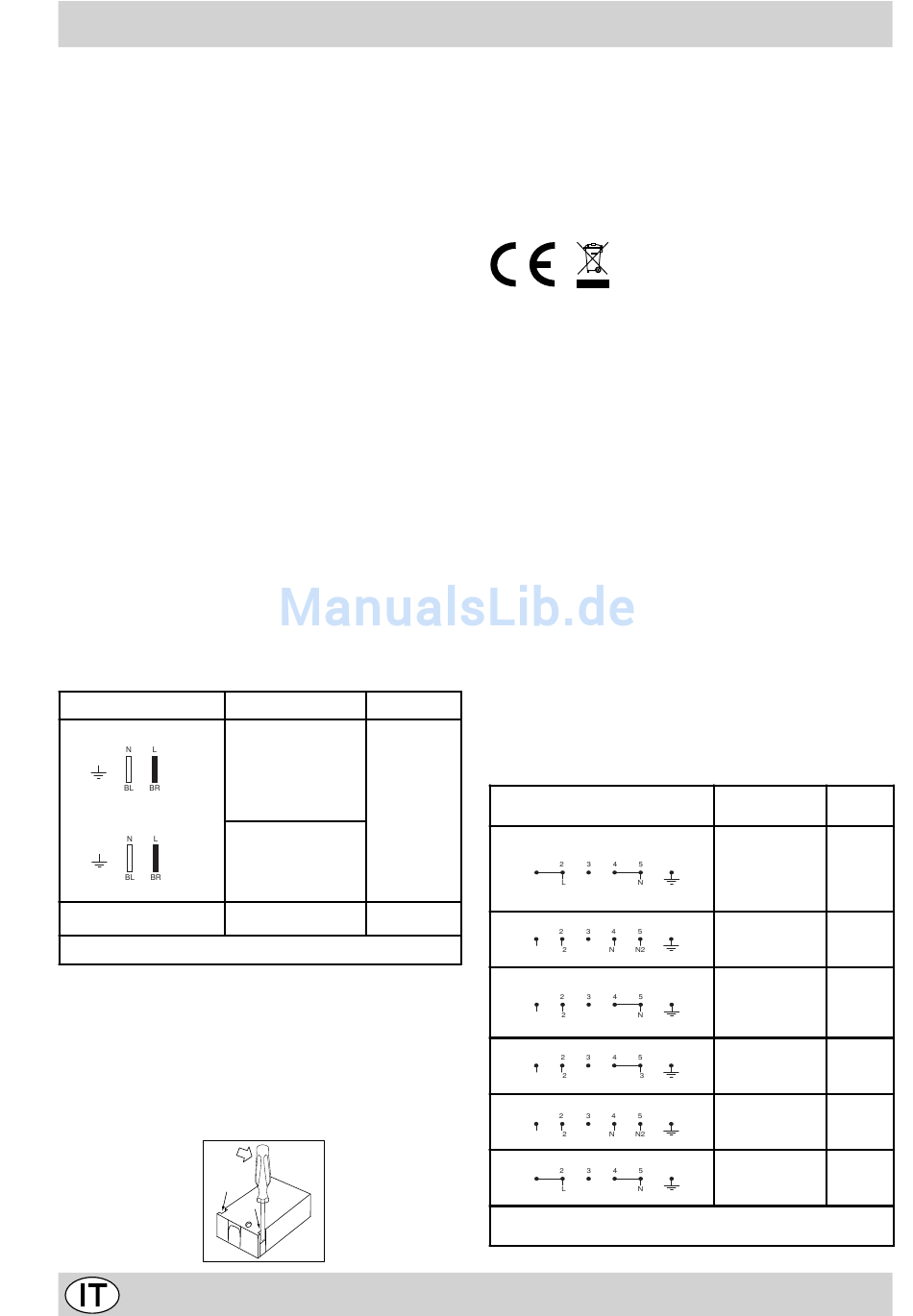

Collegamenti elettrici
FR-BE-AT-DE-GR-ES-IL-
IT-NZ-PT-GP-CH-MA-LU-
IE-FI-SE-IS-GB-NL-DK
230V - 1+N~ 50Hz
CY-MT-AU-NZ-KW
240V - 1+N~ 50Hz
FR-BE-NO
230V - 2 ~ 50Hz
BR=BRUN,BL=BLEU BR=BRAUN, BL=BLAU
BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE
* Applicazione del fattore di simultaneità in conformità alla norma CEI 60335-2-6
Valido solo per i modelli senza cavo alimentazione
Alcuni modelli non sono dotati di cavo di alimentazione in quanto
il cavo va dimensionato in base al tipo di collegamento elettrico
utilizzato (vedi tabella di connessione seguente). Per allacciare il
cavo procedere come segue:
• Servendosi di un cacciavite, fare leva sulle linguette laterali
del coperchio della morsettiera;
• Tirare ed aprire il coperchio della morsettiera.

Caratteristiche Tecniche

Tensione Frequenza Fusibili Sezioni
25A *
2,5 mm²
Per la messa in opera del cavo eseguire le seguenti operazioni:
• svitare la vite del serracavo e le viti dei contatti.
• per effettuare il collegamento elettrico desiderato (vedi tabel-
la), utilizzare i ponticelli alloggiati dentro la scatola. Posizio-
nare i fili del cavo alimentazione in accordo con la tabella.
• una volta effettuati i collegamenti stringere a fondo tutte le
viti dei morsetti.
• fissare il cavo di alimentazione nell'apposito fermacavo e
chiudere il coperchio.
Questo apparecchio è stato costruito in conformità alle se-
guenti normative comunitarie:
- 73/23/CEE del 19.02.73 (Bassa Tensione) e successive
modifiche;
- 89/336/CEE del 03.05.89 (Compatibilità elettromagnetica) e
successive modifiche;
- 93/68/CEE del 22.07.93 (Bassa Tensione) e successive
modifiche.
- 2002/96/CE
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE), prevede che gli elettrodome-
stici non debbano essere smaltiti nel normale flusso dei rifiuti
solidi urbani. Gli apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e riciclaggio
dei materiali che li compongono ed impedire potenziali danni per
la salute e l'ambiente. Il simbolo del cestino barrato è riportato
su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli elettro-
domestici, i detentori potranno rivolgersi al servizio pubblico pre-
posto o ai rivenditori.
Avvertenza importante: In caso di installazione del piano di
cottura sopra un forno da incasso, l'allaccio elettrico del piano e
quello del forno devono essere realizzati separatamente, sia per
ragioni di sicurezza elettrica, sia par facilitare le eventuali opera-
zioni di estrazione del forno.
Collegamenti elettrici
1
1
L1 L 1
1
L1 L
1
L1 L L
1
L1 L 1
1
* Applicazione del fattore di simultaneità in conformità alla norma
12
Tensione
Frequenza
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
RE-FI-GB-GR-PT--
SE-MA-NZ
230V-1+N~50 Hz
FR-BE-NO
230V-2~50/60 Hz
FR-BE-CH-DE-AT--
ES-IL-IT-NZ-PT-
MA- LU-SE-IS-NL
400V2-N~50 Hz
FR-BE-NO
230V3~50 Hz
NL
230V2+2-N~50 Hz
CY-AU-NZ-KW-MT
240V-1+N~50 Hz
CEI 60335-2-6
Fusibili
Sezioni
25 A*
2,5 mm²
25 A*
2,5 mm²
16 A*
1,5 mm²
16 A*
1,5 mm²
16 A*
1,5 mm²
25 A*
2,5 mm²
