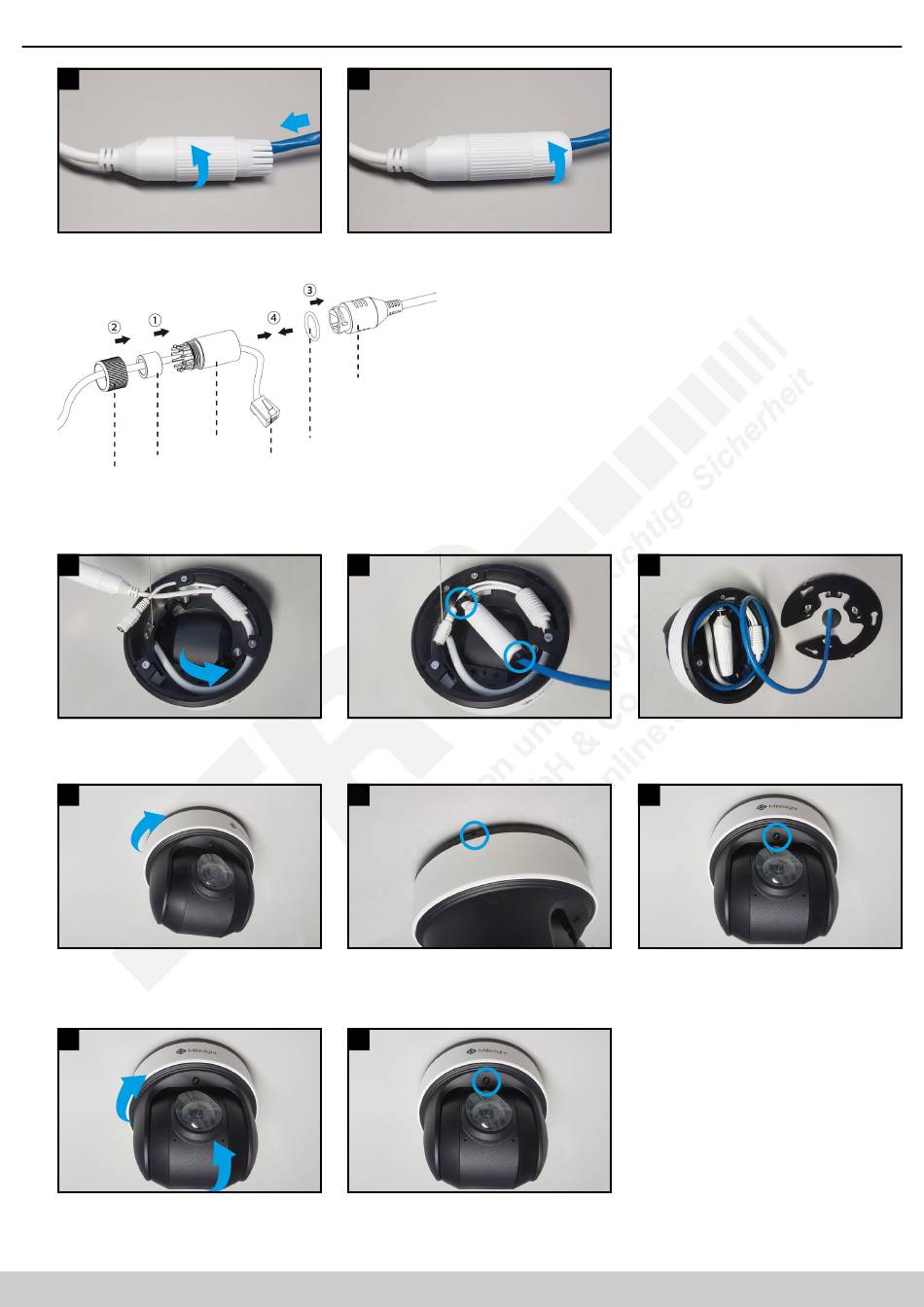

Milesight ISIS-MS-C 76-Serie Montageanleitung Seite 5

7
Schieben Sie den Schraubbolzen zum
Kamerakabel und schrauben Sie diesen fest.
Als Zusammenfassung:
Schraubbolzen
Dichtung
Verschraubung
3.3. End-Montage
1
Verlegen Sie das Kabel in Pfeilrichtung.
4
Drehen Sie die Kamera in Pfeilrichtung, bis sie
ein wenig einrastet.
7
Stellen Sie den gewünschten Schwenk- und
Neigungswinkel der Kamera ein.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
8
Schrauben Sie die Verschraubung feste an.
Netzwerkanschluss-
Verbinder
O-Ring
Netzwerkkabel
2
Verlegen Sie die wettefeste Kabelverbindung
unter die beiden schwarzen Klemmen.
5
Ziehen Sie die beiden Feststellschrauben an
beiden Seiten der Kamera feste an, um die
Kamera zu fixieren. Prüfen Sie den festen Halt
der Kamera.
8
Ziehen Sie zum Fixieren die Schraube wieder
feste an.
3. Montage und Verkabelung
1. Verschraubung, Dichtung
und Schraubbolzen über
das Kabel ziehen.
2. Dichtung in den
Schraubbolzen pressen.
Verschraubung
festschrauben.
3. O-Ring auf
Netzwerkanschluss-
Verbinder setzen.
4. Beide Netzwerkkabel
verbinden.
www.milesight.de
3.2. Verkabelung (Fortsetzung)
3
Wickeln Sie das restliche Kabel unterhalb der
Montagefläche und setzen Sie die Kamera an
die Montageplatte.
6
Lockern Sie zum Einstellen der Blickrichtung die
vordere Schraube mit ein bis zwei Umdrehungen.
Lösen Sie sie nicht komplett heraus.
5
