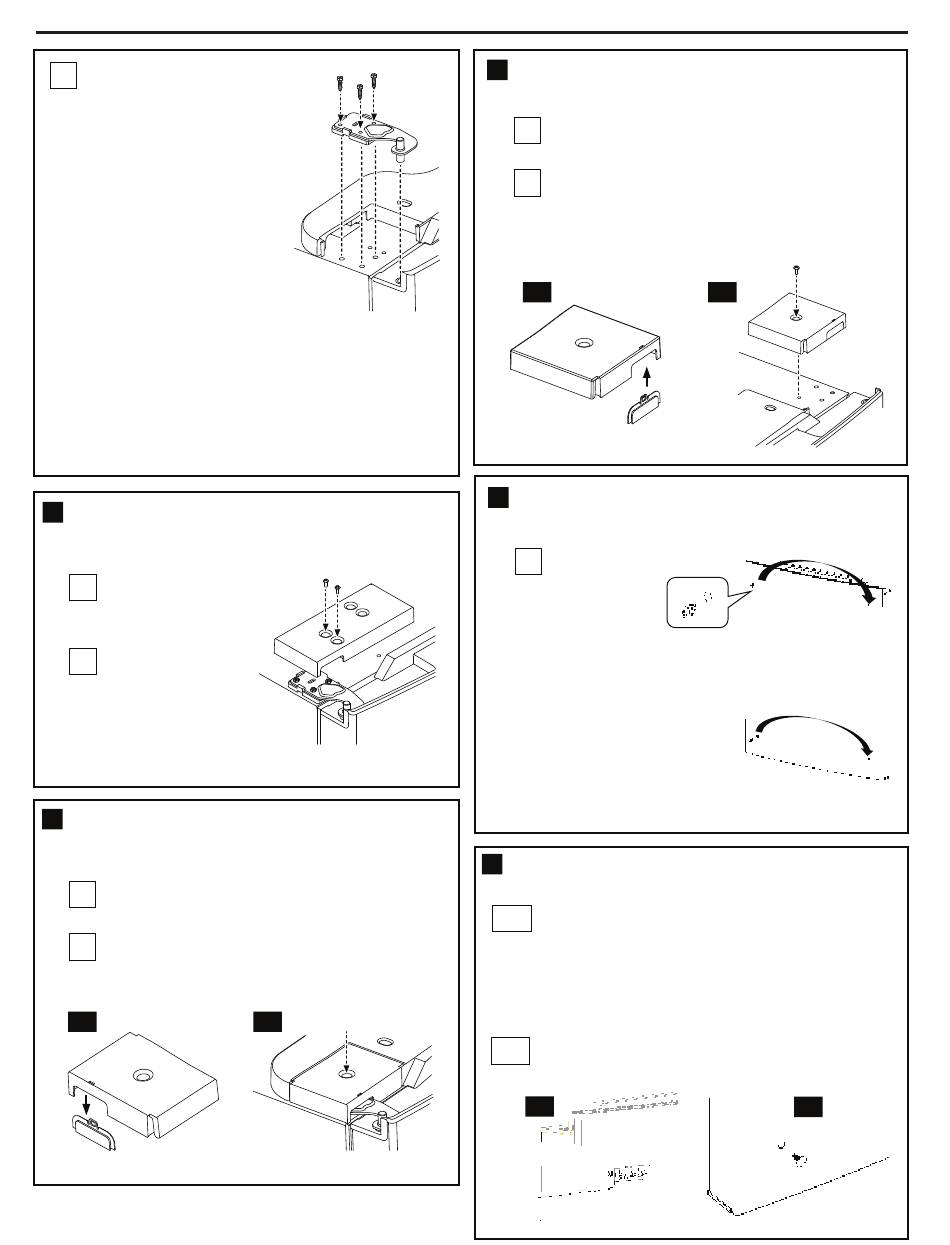

Installation Der Abdeckung Des Rechten Scharniers; Montage Der Abdeckung Des Linken Scharniers; Umbau Der Vorderen Bauteile An Der Kühlschranktür; Installation Der Abdeckung Des Linken Scharniers - IO Mabe IWO19JSPFFS Gebrauchsanleitung Und Warnungen

5.2 Der Bolzen des oberen
Scharniers wird in die
Türaussparung eingeführt.
Die Tür muss mit dem
Schrank ausgerichtet sein.
Die Schrauben
locker eingedreht.
Überprüfen Sie, dass die
Türdichtung dem Schrank
zugewendet ist und nicht
geknickt ist. Die Tür wird
an der Griffseite gestützt,
eine gerade Ausrichtung
und ein gleichmäßiger
Abstand auf der vorderen
Gesamtlänge der Türen
überprüft. Die Schrauben
werden auf 60lb-in (6.78Nm)
angezogen während die
Tür an ihrer
gehalten wird.
6 MONTAGE DER ABDECKUNG DES
LINKEN SCHARNIERS
6.1 Finden Sie die linke
Abdeckung im
Bausatz.
6.2 Die Schrauben der
Abdeckung werden
mit dem Philips
Kreuz Schraubenzie-
her montiert.
7 INSTALLATION DER ABDECKUNG
DES LINKEN SCHARNIERS
7.1 Der vordere Einsatz der Abdeckung des linken
Scharniers wird entfernt.
7.2 Die Schrauben der Abdeckung werden mit dem
Philips Kreuz Schraubenzieher montiert.
7.1
213
werden
Stelle
7.2
8
INSTALLATION DER ABDECKUNG
DES RECHTEN SCHARNIERS
8.1 Der vordere Einsatz der Abdeckung des recht-
en Scharniers wird eingefügt.
8.2 Die Schrauben der Abdeckung werden mit dem
Philips Kreuz Schraubenzieher montiert.
Hinweis: Bei Modellen mit Gefrierfachtür, suchen
Sie den vorderen Einsatz im Bausatz.
8.1
9
UMBAU DER VORDEREN BAUTEILE
AN DER KÜHLSCHRANKTÜR
9.1 Die Schrauben
die das unten
gezeigte Teils
halten werden
mit dem
Philips Kreuz
Schraubenzie-
her herausges-
chraubt und
an der Gegen-
seite einges-
chraubt.
Hinweis: Siehe ANWEISUNGEN ZUM GRIFF um den
Griff zu entfernen oder befestigen.
10 MONTAGE DES
FIRMENZEICHENSCHILDS
10.1 Finden Sie das neue Firmenzeichenschild im
Bausatz. Die Schutzfolie wird entfernt und das
Schild mitten auf die Aussparung, waagerecht
2.5" (63.5mm) von der Türkante ausgerichtet.
Drücken Sie auf das Schild um sicher zu
gehen, dass es an der Tür klebt.
10.2 Finden Sie den Türstopfen im Bausatz und
montieren Sie ihn an die Gegenseite des Griffs
10.1
2.5"
(63.5mm)
8.2
10.2
