INSTALLATIE HANDLEIDING

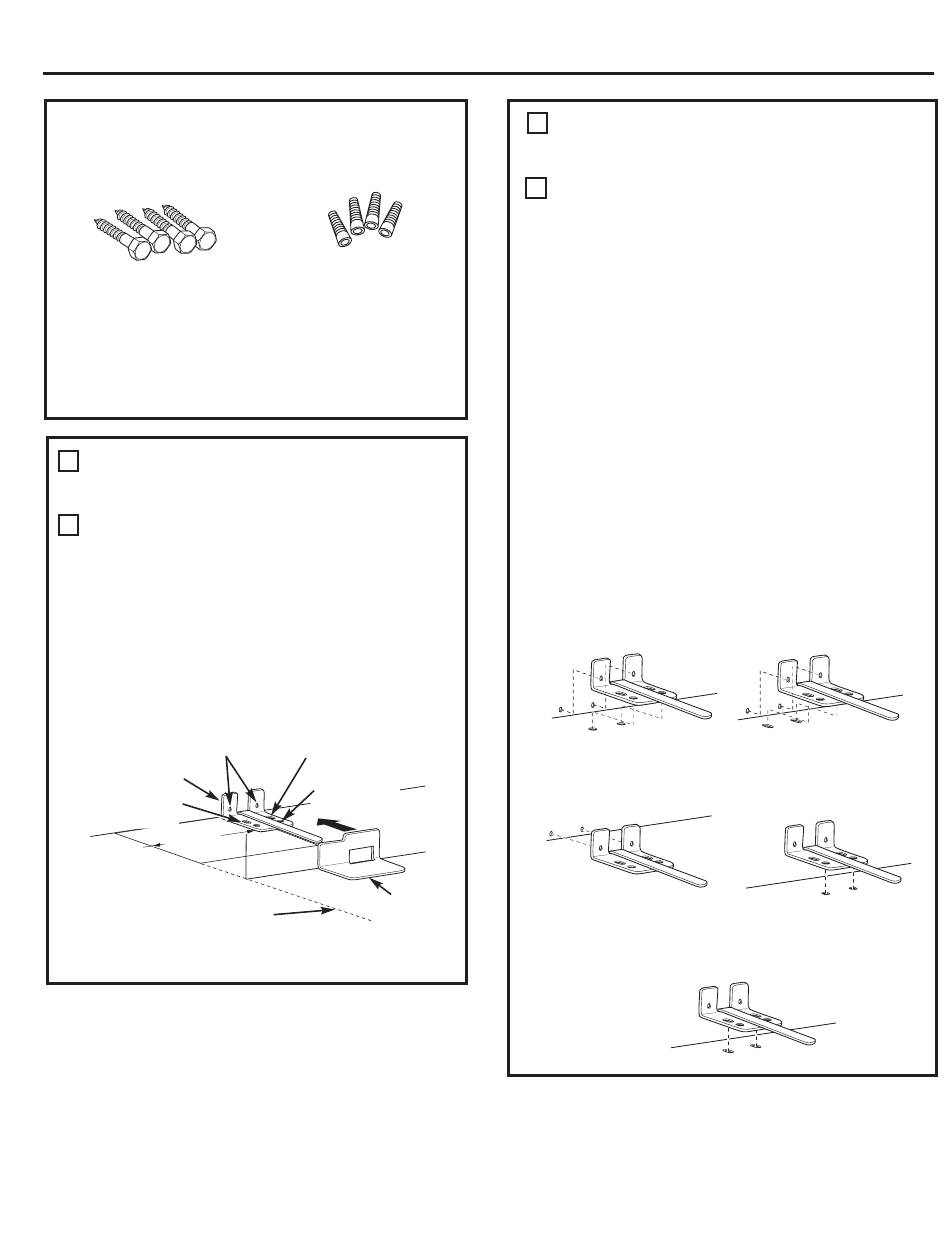

BENODIGDE MATERIALEN

(niet inbegrepen)
Bouten ¼" (6.4mm) x 1 ½" (38mm)
met zeskantkop voor beton en #10-16
x 1 ½" (38mm) schroeven met zeskantkop
voor hout.
Uitsluitend voor steunbeugels die op beton zijn
gemonteerd. Boorkop voor ankerbouten.
HOE U DE STEUNBEUGEL KUNT
2
BEVESTIGEN
A
Op de plaats waar uw koelkast komt te staan,
maakt u een kleine markering op de vloer
tegen de achterwand aan. Deze markering
geeft de gewenste plaats aan van de linker-
kant van de koelkast. Meet vanaf deze marker-
ing 130 mm naar rechts en plaats de steunbeu-
gel. De linkerrand van de beugel moet 130
mm van de -linkerzijde van de koelkast verwij-
derd zijn.
2 muurbevestigingen
vloersteun
voor plaatsing
Vloer –
Beton (2 gaten)
130 mm
linkerzijde van
de koelkast
Ankerpluggen 3/8"
(9.5mm) diameter).
Vloer – Beton
(2 gaten)
Vloer – Hout
(2 gaten)
Basisteun op
de koelkast
HOE U DE STEUNBEUGEL KUNT
2
BEVESTIGEN (vervolg)
B
Plaats de steunbeugel op deze plek en
gebruik deze -als een sjabloon om de gaten
te markeren op basis van uw gekozen
opstelling en de soort constructie, zoals
weergegeven in stap 3. Markeer de locatie
van de gaten met een potlood, spijker of
priem.
OPMERKING:
Het is NOODZAKELIJK om minstens 2
schroeven te gebruiken om de vloerstan-
daard te monteren (één aan elke zijde
van de steunbeugel). Beide schroeven
moeten of in de muur of in de vloer worden
geschoefd.
Figuur 2 geeft alle mogelijke bevestigingslo-
caties voor de schroeven weer. Bepaal de
schroefgaten op de steunbeugel voor uw
opstelling.
Figuur 2 -
Acceptabele bevestigingslocaties
Voorkeurslocati –
Hout
Minimaal vereiste N°1 –
Muurplint
Minimaal vereiste N°3 –
Betonnen vloer
Voorkeurslocatie -
beton
Minimaal vereiste N°2 –
Houten vloer
124
