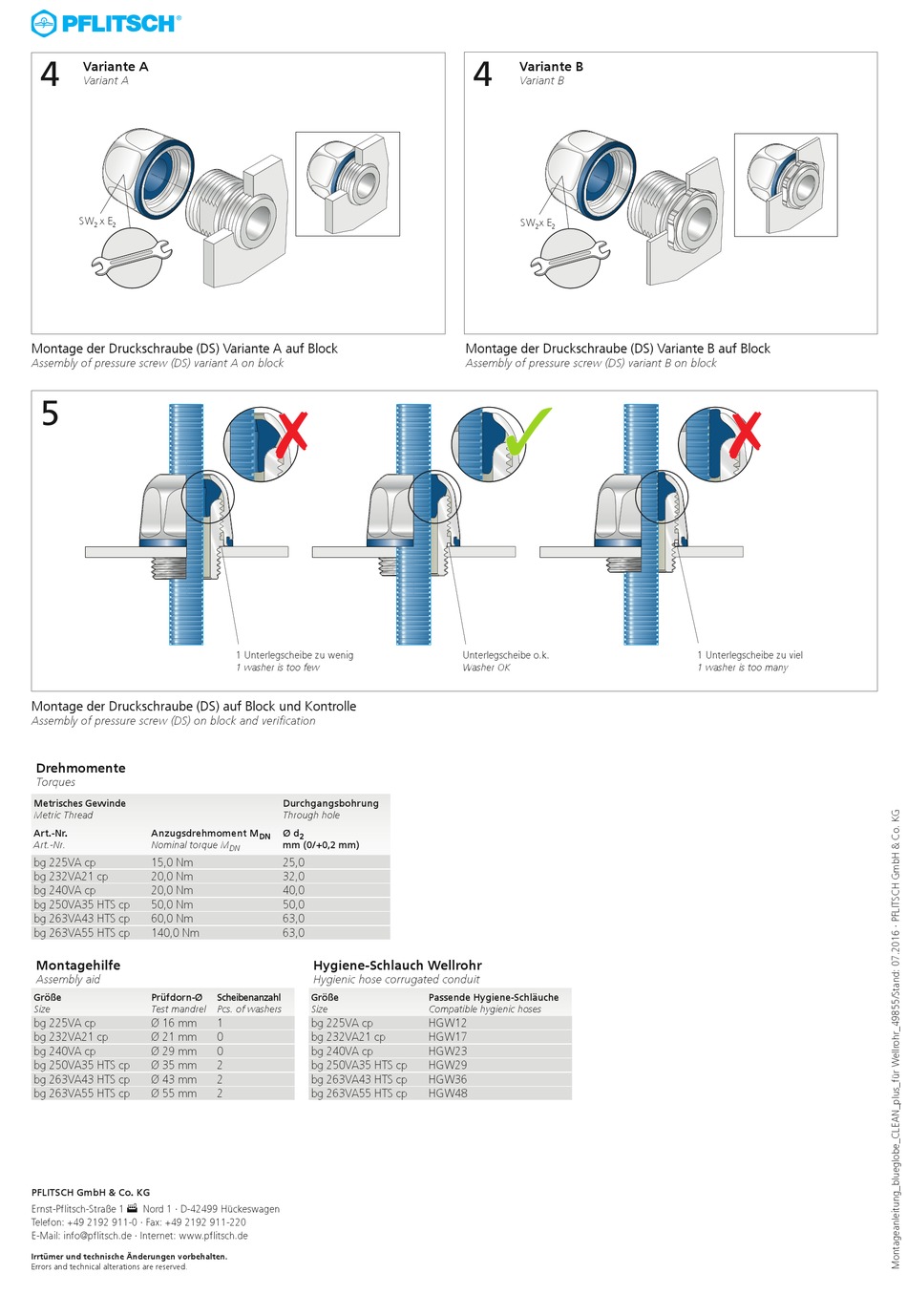

PFLITSCH blueglobe CLEAN Plus Montageanleitung Seite 2

4
Variante A
Variant A
SW x E
2 2
Montage der Druckschraube (DS) Variante A auf Block
Assembly of pressure screw (DS) variant A on block
5
Montage der Druckschraube (DS) auf Block und Kontrolle
Assembly of pressure screw (DS) on block and verification
Drehmomente
Torques
Metrisches Gewinde
Metric Thread
Art.-Nr. Anzugsdrehmoment M
Art.-Nr. Nominal torque M
bg 225VA cp 15,0 Nm
bg 232VA21 cp 20,0 Nm
bg 240VA cp 20,0 Nm
bg 250VA35 HTS cp 50,0 Nm
bg 263VA43 HTS cp 60,0 Nm
bg 263VA55 HTS cp 140,0 Nm
Montagehilfe
Assembly aid
Größe Prüfdorn-Ø
Size Test mandrel
bg 225VA cp Ø 16 mm
bg 232VA21 cp Ø 21 mm
bg 240VA cp Ø 29 mm
bg 250VA35 HTS cp Ø 35 mm
bg 263VA43 HTS cp Ø 43 mm
bg 263VA55 HTS cp Ø 55 mm
PFLITSCH GmbH & Co. KG
Ernst-Pflitsch-Straße 1 F Nord 1 · D-42499 Hückeswagen
Telefon: +49 2192 911-0 · Fax: +49 2192 911-220
E-Mail: info@pflitsch.de · Internet: www.pflitsch.de
Irrtümer und technische Änderungen vorbehalten.
Errors and technical alterations are reserved.
1 Unterlegscheibe zu wenig
1 washer is too few
Durchgangsbohrung
Through hole
Ø d
DN 2
mm (0/+0,2 mm)
DN
25,0
32,0
40,0
50,0
63,0
63,0
Hygiene-Schlauch Wellrohr
Hygienic hose corrugated conduit
Scheibenanzahl Größe
Pcs. of washers Size
1 bg 225VA cp
0 bg 232VA21 cp
0 bg 240VA cp
2 bg 250VA35 HTS cp
2 bg 263VA43 HTS cp
2 bg 263VA55 HTS cp
4
Variante B
Variant B
SW x E
2 2
Montage der Druckschraube (DS) Variante B auf Block
Assembly of pressure screw (DS) variant B on block
Unterlegscheibe o.k.
Washer OK
Passende Hygiene-Schläuche
Compatible hygienic hoses
HGW12
HGW17
HGW23
HGW29
HGW36
HGW48
1 Unterlegscheibe zu viel
1 washer is too many
