PFLITSCH blueglobe CLEAN Plus Montageanleitung

Montageanleitung · Assembly instructions
blueglobe CLEAN Plus
für Hygiene-Schlauch Wellrohr
blueglobe CLEAN Plus
1

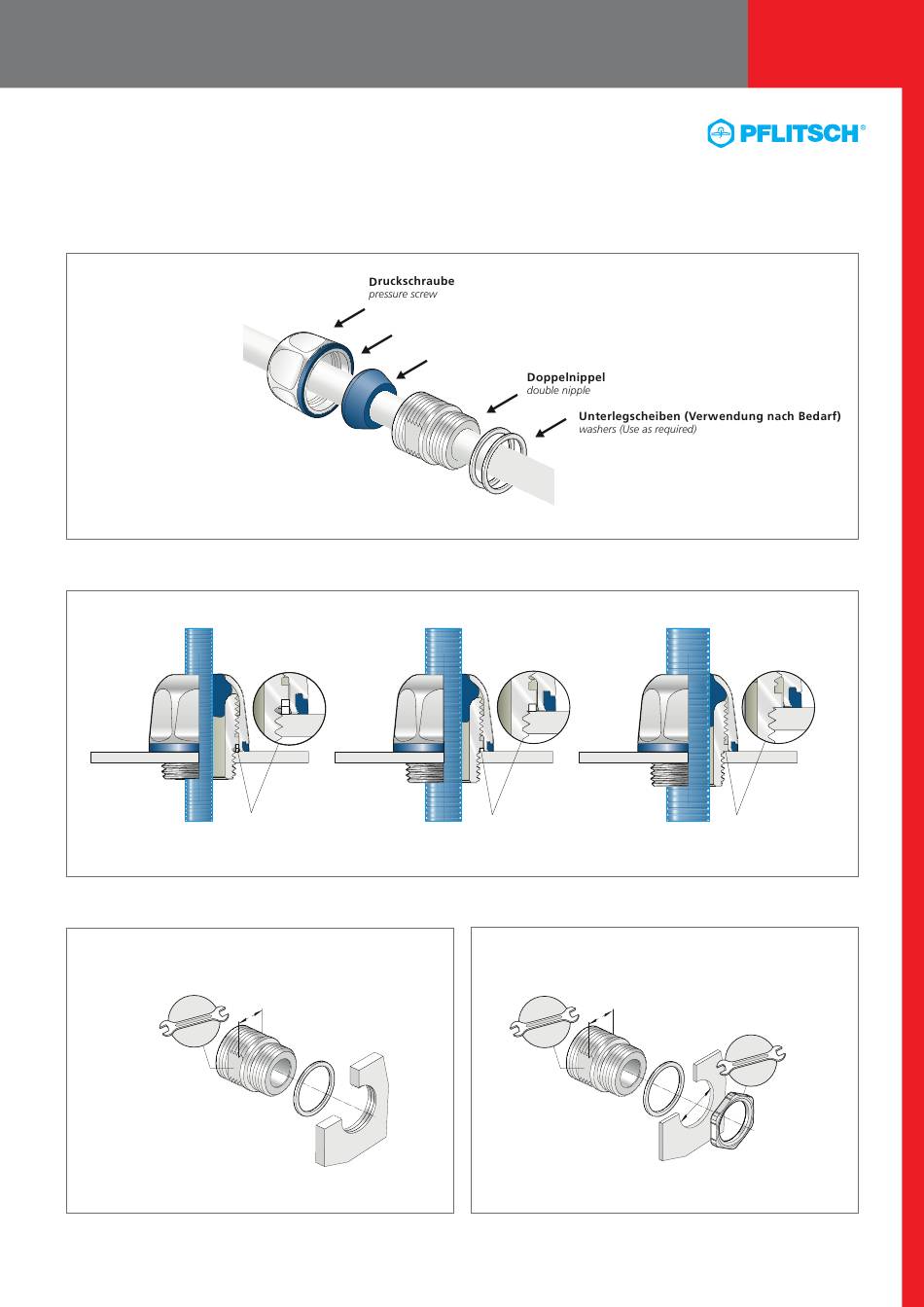

Einzelteile: Druckschraube DS, Dichtring, Dichteinsatz DE, Doppelnippel DN, Unterlegscheiben S
Components: Pressure screw DS, sealing ring, sealing insert DE, double nipple DN, washers S
2
Wichtig! Die Anzahl der Unterlegscheiben ist vom Durchmesser und der Qualität des Wellrohres abhängig.
Important! The number of washers depends on the diameter and the quality of the corrugated conduit.
3
Variante A: Ohne Gegenmutter
Variant A: Without lock nut
SW
Montage des Doppelnippel (DN) Variante A mit Anzugsmoment M
Assembly of double nipple (DN) variant A without lock nut to nominal torque M
® for hygienic hoses corrugated conduit
Dichtring
sealing ring
2 Unterlegscheiben für
unteren Dichtbereich
2 washers for a cable in
a lower sealing range
1
DN
®
Dichteinsatz
sealing insert
1 Unterlegscheibe für
mittleren Dichtbereich
1 washer for a cable in
a medium sealing range
3
Variante B: Mit Gegenmutter
Variant B: With lock nut
SW
1
Montage des Doppelnippel (DN) Variante B mit Anzugsmoment M
Assembly of double nipple (DN) variant B without lock nut to nominal torque M
DN
Ohne Unterlegscheibe für
oberen Dichtbereich
No washer for a cable in
a higher sealing range
d
2
DN
DN
