PFLITSCH blueglobe CLEAN Plus Montageanleitung

Montageanleitung · Assembly instructions
blueglobe CLEAN Plus
blueglobe CLEAN Plus
1

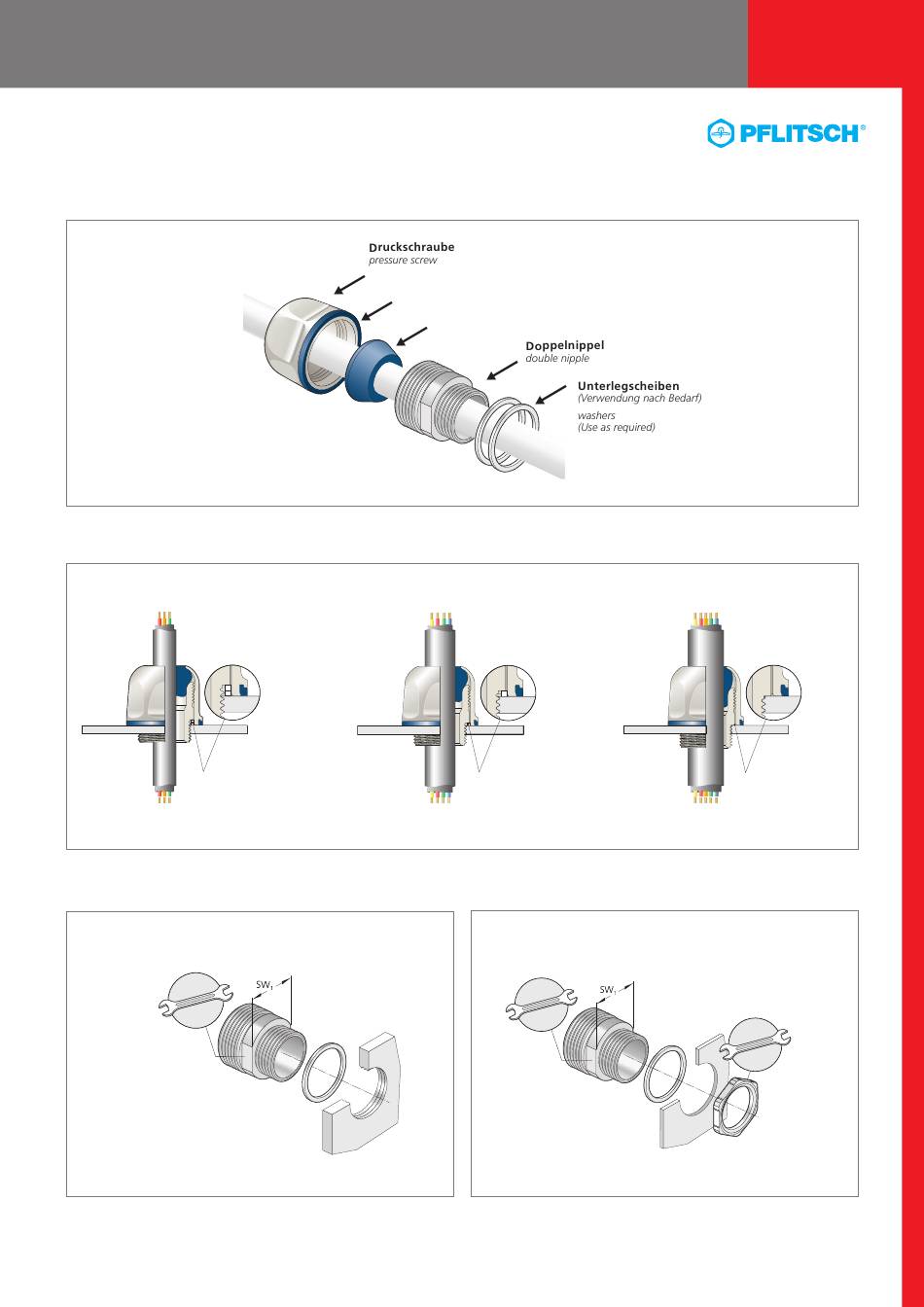

Einzelteile: Druckschraube (DS), Dichtring, Dichteinsatz (DE), Doppelnippel (DN), Unterlegscheiben (S)
Components: Pressure screw (DS), sealing ring, sealing insert (DE), double nipple (DN), washers (S)
2
2 Unterlegscheiben für
unteren Dichtbereich
2 washers for a cable in
a lower sealing range
Wichtig! Die Anzahl der Unterlegscheiben ist vom Durchmesser und der Qualität des Kabels abhängig.
Important! The number of washers depends on the diameter and the quality of the cable.
3
Variante A: ohne Gegenmutter
Variant A: without lock nut
Montage des Doppelnippel (DN) Variante A mit Anzugsmoment M
Assembly of double nipple (DN) variant A without lock nut to nominal torque M
®
aus PA
®
made of PA
Dichtring
sealing ring
Dichteinsatz
sealing insert
1 Unterlegscheibe für
mittleren Dichtbereich
1 washer for a cable in
a medium sealing range
3
Montage des Doppelnippel (DN) Variante B mit Anzugsmoment M
DN
Assembly of double nipple (DN) variant B without lock nut to nominal torque M
DN
Variante B: mit Gegenmutter
Variant B: with lock nut
Ohne Unterlegscheibe für
oberen Dichtbereich
No washer for a cable in
a higher sealing range
DN
DN
