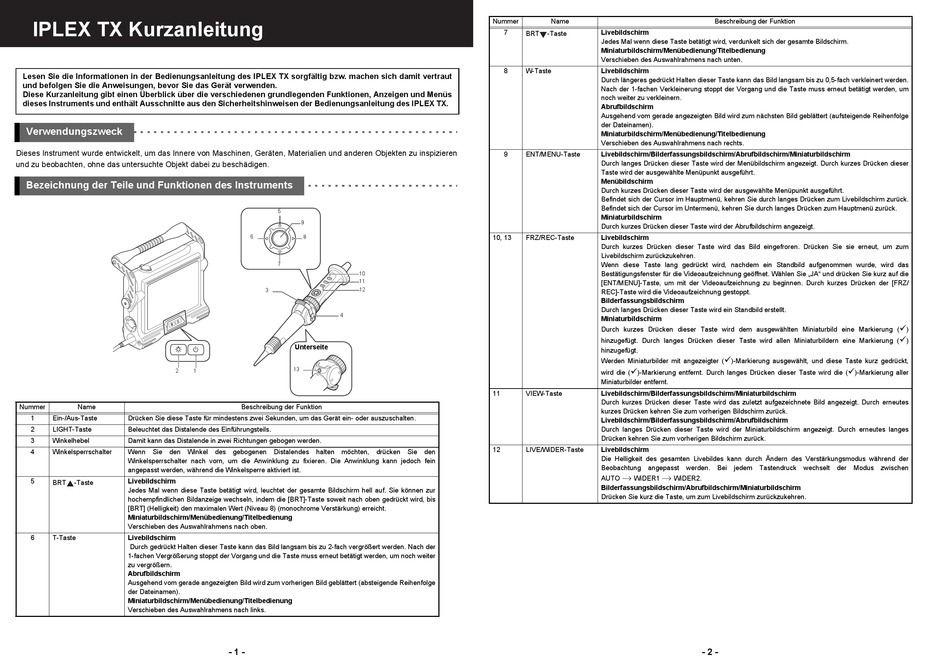

Olympus IPLEX TX Kurzanleitung

IPLEX TX Kurzanleitung
Lesen Sie die Informationen in der Bedienungsanleitung des IPLEX TX sorgfältig bzw. machen sich damit vertraut
und befolgen Sie die Anweisungen, bevor Sie das Gerät verwenden.
Diese Kurzanleitung gibt einen Überblick über die verschiedenen grundlegenden Funktionen, Anzeigen und Menüs
dieses Instruments und enthält Ausschnitte aus den Sicherheitshinweisen der Bedienungsanleitung des IPLEX TX.
Verwendungszweck
Dieses Instrument wurde entwickelt, um das Innere von Maschinen, Geräten, Materialien und anderen Objekten zu inspizieren
und zu beobachten, ohne das untersuchte Objekt dabei zu beschädigen.
Bezeichnung der Teile und Funktionen des Instruments
2 1
Nummer Name
1 Ein-/Aus-Taste Drücken Sie diese Taste für mindestens zwei Sekunden, um das Gerät ein- oder auszuschalten.
2 LIGHT-Taste Beleuchtet das Distalende des Einführungsteils.
3 Winkelhebel Damit kann das Distalende in zwei Richtungen gebogen werden.
4 Winkelsperrschalter Wenn Sie den Winkel des gebogenen Distalendes halten möchten, drücken Sie den
Winkelsperrschalter nach vorn, um die Anwinklung zu fixieren. Die Anwinklung kann jedoch fein
angepasst werden, während die Winkelsperre aktiviert ist.
5 Livebildschirm
BRT -Taste
Jedes Mal wenn diese Taste betätigt wird, leuchtet der gesamte Bildschirm hell auf. Sie können zur
hochempfindlichen Bildanzeige wechseln, indem die [BRT]-Taste soweit nach oben gedrückt wird, bis
[BRT] (Helligkeit) den maximalen Wert (Niveau 8) (monochrome Verstärkung) erreicht.
Miniaturbildschirm/Menübedienung/Titelbedienung
Verschieben des Auswahlrahmens nach oben.
6 T-Taste Livebildschirm
Durch gedrückt Halten dieser Taste kann das Bild langsam bis zu 2-fach vergrößert werden. Nach der
1-fachen Vergrößerung stoppt der Vorgang und die Taste muss erneut betätigt werden, um noch weiter
zu vergrößern.
Abrufbildschirm
Ausgehend vom gerade angezeigten Bild wird zum vorherigen Bild geblättert (absteigende Reihenfolge
der Dateinamen).
Miniaturbildschirm/Menübedienung/Titelbedienung
Verschieben des Auswahlrahmens nach links.
5
9
6
8
7
10
11
12
3
4
Unterseite
13
Beschreibung der Funktion
- 1 -
Nummer Name
7 Livebildschirm
BRT -Taste
Jedes Mal wenn diese Taste betätigt wird, verdunkelt sich der gesamte Bildschirm.
Miniaturbildschirm/Menübedienung/Titelbedienung
Verschieben des Auswahlrahmens nach unten.
8 W-Taste Livebildschirm
Durch längeres gedrückt Halten dieser Taste kann das Bild langsam bis zu 0,5-fach verkleinert werden.
Nach der 1-fachen Verkleinerung stoppt der Vorgang und die Taste muss erneut betätigt werden, um
noch weiter zu verkleinern.
Abrufbildschirm
Ausgehend vom gerade angezeigten Bild wird zum nächsten Bild geblättert (aufsteigende Reihenfolge
der Dateinamen).
Miniaturbildschirm/Menübedienung/Titelbedienung
Verschieben des Auswahlrahmens nach rechts.
9 ENT/MENU-Taste Livebildschirm/Bilderfassungsbildschirm/Abrufbildschirm/Miniaturbildschirm
Durch langes Drücken dieser Taste wird der Menübildschirm angezeigt. Durch kurzes Drücken dieser
Taste wird der ausgewählte Menüpunkt ausgeführt.
Menübildschirm
Durch kurzes Drücken dieser Taste wird der ausgewählte Menüpunkt ausgeführt.
Befindet sich der Cursor im Hauptmenü, kehren Sie durch langes Drücken zum Livebildschirm zurück.
Befindet sich der Cursor im Untermenü, kehren Sie durch langes Drücken zum Hauptmenü zurück.
Miniaturbildschirm
Durch kurzes Drücken dieser Taste wird der Abrufbildschirm angezeigt.
10, 13 FRZ/REC-Taste Livebildschirm
Durch kurzes Drücken dieser Taste wird das Bild eingefroren. Drücken Sie sie erneut, um zum
Livebildschirm zurückzukehren.
Wenn diese Taste lang gedrückt wird, nachdem ein Standbild aufgenommen wurde, wird das
Bestätigungsfenster für die Videoaufzeichnung geöffnet. Wählen Sie „JA" und drücken Sie kurz auf die
[ENT/MENU]-Taste, um mit der Videoaufzeichnung zu beginnen. Durch kurzes Drücken der [FRZ/
REC]-Taste wird die Videoaufzeichnung gestoppt.
Bilderfassungsbildschirm
Durch langes Drücken dieser Taste wird ein Standbild erstellt.
Miniaturbildschirm
Durch kurzes Drücken dieser Taste wird dem ausgewählten Miniaturbild eine Markierung (
hinzugefügt. Durch langes Drücken dieser Taste wird allen Miniaturbildern eine Markierung (
hinzugefügt.
Werden Miniaturbilder mit angezeigter (

wird die ( )-Markierung entfernt. Durch langes Drücken dieser Taste wird die (
Miniaturbilder entfernt.
11 VIEW-Taste Livebildschirm/Bilderfassungsbildschirm/Miniaturbildschirm
Durch kurzes Drücken dieser Taste wird das zuletzt aufgezeichnete Bild angezeigt. Durch erneutes
kurzes Drücken kehren Sie zum vorherigen Bildschirm zurück.
Livebildschirm/Bilderfassungsbildschirm/Abrufbildschirm
Durch langes Drücken dieser Taste wird der Miniaturbildschirm angezeigt. Durch erneutes langes
Drücken kehren Sie zum vorherigen Bildschirm zurück.
12 LIVE/WiDER-Taste Livebildschirm
Die Helligkeit des gesamten Livebildes kann durch Ändern des Verstärkungsmodus während der
Beobachtung angepasst werden. Bei jedem Tastendruck wechselt der Modus zwischen
AUTO WiDER1
Bilderfassungsbildschirm/Abrufbildschirm/Miniaturbildschirm
Drücken Sie kurz die Taste, um zum Livebildschirm zurückzukehren.
Beschreibung der Funktion

)-Markierung ausgewählt, und diese Taste kurz gedrückt,

WiDER2.
