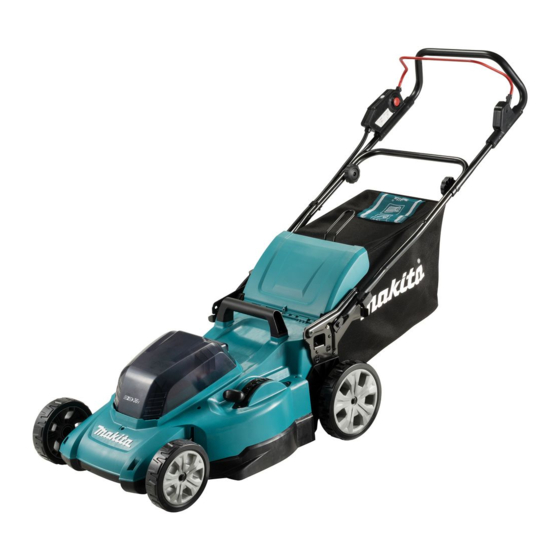

Makita DLM480 Betriebsanleitung
Akku rasenmäher
Vorschau ausblenden
Andere Handbücher für DLM480:
- Betriebsanleitung (152 Seiten) ,
- Betriebsanleitung (120 Seiten) ,
- Betriebsanleitung (112 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Cordless Lawn Mower
Tondeuse Sans Fil
FR
Akku Rasenmäher
DE
IT
Tosaerba a batteria
NL
Accugrasmaaier
Cortadora de Cesped
ES
Cortadora de Grama a Bateria MANUAL DE INSTRUÇÕES
PT
DA
Akku-plæneklipper
EL
Μηχανή γκαζόν με μπαταρία
Akülü Çim Biçme Makinasi
TR
MANUEL D'INSTRUCTIONS
ISTRUZIONI PER L'USO
MANUAL DE
KULLANMA KILAVUZU
10
22
36
51
65
79
93
107
120
135
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Makita DLM480
Inhaltszusammenfassung für Makita DLM480
-
Seite 1: Inhaltsverzeichnis
Tosaerba a batteria ISTRUZIONI PER L’USO Accugrasmaaier GEBRUIKSAANWIJZING MANUAL DE Cortadora de Cesped INSTRUCCIONES Cortadora de Grama a Bateria MANUAL DE INSTRUÇÕES Akku-plæneklipper BRUGSANVISNING Μηχανή γκαζόν με μπαταρία ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ Akülü Çim Biçme Makinasi KULLANMA KILAVUZU DLM480 DLM481 DLM538 DLM539... - Seite 2 Fig.3 Fig.1 Fig.4 Fig.2 Fig.5...
- Seite 3 Fig.6 Fig.10 Fig.7 Fig.11 Fig.8 Fig.9 Fig.12...
- Seite 4 Fig.13 Fig.17 Fig.18 Fig.14 Fig.19 Fig.15 Fig.16 Fig.20...
- Seite 5 Fig.21 Fig.25 Fig.22 Fig.26 Fig.23 Fig.27 Fig.28 Fig.24...
- Seite 6 Fig.32 Fig.29 Fig.33 Fig.30 Fig.34 Fig.31 Fig.35...
- Seite 7 Fig.36 Fig.40 Fig.37 Fig.41 Fig.38 Fig.39...
- Seite 8 Fig.44 Fig.42 Fig.45 Fig.46 Fig.43 Fig.47...
- Seite 9 Fig.48...
-
Seite 36: Technische Daten
DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: DLM480 DLM481 DLM538 DLM539 Mähbreite (Messerdurchmesser) 480 mm 534 mm Leerlaufdrehzahl 3.100 min 3.000 min Teilenummer des Gerades Mähermesser 191V97-3 191V96-5 / 191W87-2 Ersatz-Mähermessers Mulchmesser 191Y64-6 191Y65-4 Abmessungen während des Betriebs L: 1.690 mm bis 1.740 mm L: 1.810 mm bis 1.870 mm... -
Seite 37: Vorgesehene Verwendung
Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-77: Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm. Modell DLM480 Schwingungsemission (a ): 2,5 m/s oder weniger Messunsicherheit (K): 1,5 m/s Schallleistungspegel gemäß der australi- Modell DLM481 schen NSW-Lärmschutzverordnung... -
Seite 38: Allgemeine Sicherheitswarnungen Für Elektrowerkzeuge
Tragen Sie während des Betreibens des SICHERHEITSWARNUNGEN Rasenmähers immer eine lange Hose. Ungeschützte Haut erhöht die Wahrscheinlichkeit von Verletzungen durch weggeschleuderte Gegenstände. Allgemeine Sicherheitswarnungen 10. Betreiben Sie den Rasenmäher nicht in nassem für Elektrowerkzeuge Gras. Stets gehen, niemals laufen. Dadurch wird die Gefahr des Rutschens und Stürzens, bei dem es zu Personenschäden kommen kann, verringert. - Seite 39 Kinder oder Personen, die nicht mit dieser Überprüfen Sie die Messer oder die Anleitung vertraut sind, dürfen den Mäher Messerschrauben vor dem Betrieb sorgfältig keinesfalls benutzen. Örtliche Vorschriften auf Risse oder Beschädigung. Wechseln Sie können das Alter der Bedienungsperson gerissene oder beschädigte Messer oder einschränken.
- Seite 40 Achten Sie stets darauf, dass die - Überprüfen Sie den Mäher gründlich auf Belüftungsöffnungen frei von Unrat sind. etwaige Beschädigung. - Tauschen Sie das Messer aus, falls es in 10. Mähen Sie Hänge nur seitwärts, niemals auf irgendeiner Weise beschädigt ist. Reparieren und ab.
- Seite 41 Überprüfen Sie die Sicherheit der Elektrik und des Akkus Messerbefestigungsschraube in regelmäßigen Werfen Sie den (die) Akku(s) nicht ins Feuer. Abständen auf festen Sitz. Die Zelle könnte explodieren. Prüfen Sie die Lassen Sie den Mäher vor der Lagerung stets örtlichen Vorschriften für mögliche spezielle abkühlen.
- Seite 42 Verwenden Sie nur Original- vollkommen verbraucht ist. Der Akku kann im Makita-Akkus. Die Verwendung von Nicht-Original- Feuer explodieren. Makita-Akkus oder von Akkus, die abgeändert Unterlassen Sie Nageln, Schneiden, worden sind, kann zum Bersten des Akkus und Zerquetschen, Werfen, Fallenlassen des Akkus daraus resultierenden Bränden, Personenschäden...
-
Seite 43: Montieren Und Demontieren Des Graskorbs
Bügelgriff 4. Oberer Bügelgriff Halten Sie den Griff des Graskorbs, und hängen Sie dann den Graskorb an die Stange der Mähereinheit, Für DLM480/DLM538 wie in der Abbildung gezeigt. ► Abb.2: 1. Schraube 2. Rändelmutter 3. Unterer ► Abb.12: 1. Graskorb 2. Griff 3. Stange Bügelgriff 4. -
Seite 44: Funktionsbeschreibung
Falls die Wiederherstellung des Schutzsystems keine Führen Sie den Sperrschlüssel bis zum Anschlag Besserung bringt, wenden Sie sich an Ihre lokale in den in der Abbildung gezeigten Schlitz ein. Makita-Kundendienststelle. ► Abb.17: 1. Sperrschlüssel ANMERKUNG: Falls die Maschine wegen einer Schließen Sie die Akkuabdeckung, und drücken... -
Seite 45: Anzeigen Der Akku-Restkapazität
Dieser Mäher ist mit einem Sperrschlüssel 0% bis 25% und Griffschalter ausgestattet. Falls Sie etwas Ungewöhnliches beim Sperrschlüssel oder Schalter bemerken, stoppen Sie den Betrieb unverzüglich, und Den Akku lassen Sie die Teile vom nächsten autorisierten Makita- aufladen. Servicecenter überprüfen. Möglicherweise Für DLM481/DLM539 liegt eine Funktionsstörung... -
Seite 46: Einstellen Der Bügelgriffhöhe
Mähermesser nach dem Loslassen HINWEIS: Diese Anzeige ist eine grobe des Schalthebels schnell anzuhalten, lassen Sie Orientierungshilfe. Je nach den Bedingungen im Korb die Maschine von einem autorisierten Makita- funktioniert diese Anzeige u. U. nicht richtig. Servicecenter warten. 46 DEUTSCH... -
Seite 47: Betrieb
Händen fest. Die Richtlinie der Mähgeschwindigkeit Antriebsbügel los (für DLM481/DLM539), oder lassen liegt bei ungefähr 7 bis 14 Meter pro 10 Sekunden. Sie den Schalthebel los (für DLM480/DLM538). ► Abb.33 Entfernen Sie den Sperrschlüssel. HINWEIS: Falls beim Mähen von langem oder dich- Öffnen Sie die Rückabdeckung, und nehmen Sie... -
Seite 48: Demontieren Oder Montieren Des Mähermessers
Lagern Sie den Mäher an einem sicheren Ort Für DLM481/DLM539 außer Reichweite von Kindern. ► Abb.42: 1. Knopf Für DLM481/DLM539 Für DLM480/DLM538 ANMERKUNG: Übergießen Sie den in der ► Abb.43: 1. Knopf Abbildung gezeigten Bereich nicht mit Wasser. Übergießen der Motoreinheit mit Wasser kann eine... -
Seite 49: Installieren Des Mähermessers
Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, die Maschine zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden. -
Seite 50: Sonderzubehör
SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre...
