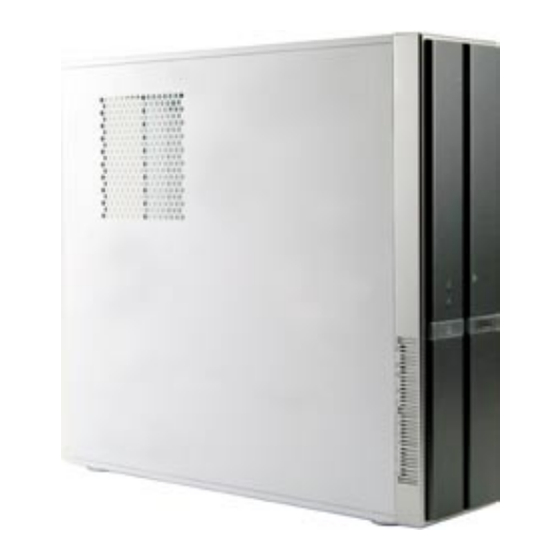

- Seite 1 Pundit P3-PH4C/P3-PH5X ASUS PC (Desktop Barebone) Installation Manual Download the latest manual from the ASUS website: www.asus.com...
-
Seite 2: Front Panel Features
Front panel features Close Open Optical drive Front panel cover eject button Memory Stick ® SmartMedia card slot Pro™card slot ® Card reader LED Optical drive bay cover CompactFlash ® Secure Digital™/ card slot MultimediaCard slot HDD LED Power LED Power button Headphone port Microphone port... -
Seite 3: Internal Components
Internal components 5.5-inch empty optical drive bay PCI slots PCI Express x16 slot Front panel cover 10. ASUS motherboard Optical drive lock 11. Metal bracket lock Hard disk drive bays 1. LGA775 socket Hard disk drive lock 13. DIMM sockets Power supply unit 14. -
Seite 4: Removing The Cover
Removing the cover Locate two cover screws. Remove the cover screws. Pull the cover. Lift the cover, then set aside. Lift the expansion card lock to a Lift the chassis support bracket, 90º-100º angle. then remove. Removing the front panel assembly Locate the front panel assembly hooks. - Seite 5 Installing a CPU Locate the CPU socket. Unlock the load lever. Retention tab Load lever Lift the load lever. Lift the load plate. Carefully push the PnP cap from Install the CPU, noting the the load plate window to remove. position of the gold triangle as shown.
-
Seite 6: Installing A Dimm
Close the load plate. Lock the load lever. Installing the CPU fan and heatsink assembly Place the heatsink on top of the Connect the CPU fan cable. installed CPU. Drive four screws into the fan holes to secure the fan to the motherboard. -
Seite 7: Installing An Expansion Card
Installing an expansion card Remove the metal cover opposite Insert the card connector to the the slot that you intend to use. slot, then press the card firmly until it fits in place. Installing an optical drive Drive a screw on the top right Connect the IDE and audio cable screw hole on both sides of the at the back of the drive. -
Seite 8: Replacing The Covers
Place the HDD on the tray. When the HDD screws align, push the drive on the bay. HDD screw lock Replacing the covers Replace the front panel assembly. Reinstall the metal chassis support and the expansion card lock. Insert the cover hooks to the Push the cover to the direction of holes on the chassis side. -
Seite 9: Manuel D'installation
Pundit P3-PH4C/P3-PH5X ASUS PC (Système barebone) Manuel d’installation Téléchargez les derniers manuels depuis le site web d’ASUS: www.asus.com... - Seite 10 Caractéristiques de la façade Ouvert Fermé Bouton d’éjection Panneau avant du lecteur optique Slot pour cartes Slot pour cartes Memory Stick /Pro™ ® SmartMedia ® Baie pour lecteur LED lecteur de cartes optique Slot Secure Digital™/ Slot pour cartes MultimediaCard CompactFlash ®...
-
Seite 11: Composants Internes
Composants internes Baie 5.25 pouces vide Slot PCI Express x16 Façade 10. Carte mère ASUS Verrouillage du lecteur optique 11. Verrouillage des brackets Baies pour disques durs métalliques Verrouillage du disque dur 12. Socket LGA775 Alimentation 13. Sockets DIMM Slot PCI Express x1 14. - Seite 12 Enlever le capot Localisez les deux vis. Enlevez les deux vis. Tirez le capot. Soulevez le capot, puis basculez-le. Levez le verrou pour cartes Soulevez le support de d’extension à un angle de 90º- brackets puis enlevez-le. 100º. Enlever la façade Localisez les crochets de la façade.
- Seite 13 Installer un CPU Localisez le socket du CPU. Débloquez le levier. Onglet de rétention Levier Soulevez le levier. Enlevez la plaque. Poussez délicatement le Installez le CPU en vous couvercle PnP jusqu’à ce qu’il référant à la position du soit entièrement retiré du triangle doré...
- Seite 14 Refermez la plaque. Verrouillez le levier. Installer l’ensemble dissipateur-ventilateur Placez le dissipateur sur le CPU Connectez le câble de installé. ventilation du CPU. Fixez le ventilateur à l’aide de quatre vis afin de bien le sécuriser à la carte mère. NOTE: Le P3-PH5X n’inclut pas d’ensemble dissipateur-ventilateur CPU.
- Seite 15 Installer une carte d’extension Enlevez la protection Insérez le connecteur de la métallique du slot que vous carte dans le slot et pressez voulez utiliser. jusqu’à ce que la carte soit en place. Installer un lecteur optique Mettez une vis dans le pas de Connectez les câbles IDE et vis en haut à...
- Seite 16 Placez le disque dur sur le Quand les vis du disque sont plateau. alignées, poussez-le dans la baie. Verrou des vis HDD Refermer la machine Replacez la façade. Réinstallez le support de châssis métallique et le verrouillage des cartes d’extension. Insérez les crochets dans Poussez la plaque vers la les trous de chaque côté...
- Seite 17 Pundit P3-PH4C/P3-PH5X ASUS PC (Desktop Barebone) Installationshandbuch Die neueste Version des Handbuchs finden Sie auf der ASUS-Website: www.asus.com...
- Seite 18 Frontseite Geschlossen Offen Auswurfknopf des Abdeckung der optischen Laufwerks Frontpanele Memory Stick ® SmartMedia ® Kartensteckplatz Kartensteckplatz Schachtabdeckung des Kartenleser-LED optischen Laufwerks Secure Digital™ CompactFlash ® MultimediaCard- Kartensteckplatz Steckplatz HDD-LED Betriebs-LED Stromschalter Kopfhöreranschluss Mikrofonanschluss IEEE 1394a-Anschluss Hier drücken, um die Abdeckung der USB .0-Anschlüsse Frontpanele zu öffnen Rückseite...
-
Seite 19: Interne Komponenten
Interne Komponenten Leeres 5,5-Zoll Fach für ein PCI-Steckplätze optisches Laufwerk PCI Express x16-Steckplatz Fronttafelabdeckung 10. ASUS-Motherboard Riegel des optischen Laufwerks 11. Metallblendenriegel Festplattenfach 1. LGA775-Sockel Riegel des Festplattenfachs 13. DIMM-Steckplätze Netzteil 14. Systemlüfter (für P3-PH5X) PCI Express x1-Steckplatz Auswählen der Netzspannung... -
Seite 20: Entfernen Der Abdeckung
Entfernen der Abdeckung Suchen Sie die zwei Entfernen Sie die Abdeckungsschrauben. Abdeckungsschrauben. Ziehen Sie die Abdeckung. Heben Sie die Abdeckung und legen sie zur Seite. Heben Sie das Ziehen Sie den Gehäusestützblech, um es zu Erweiterungssteckplatzriegel bis entfernen. zu einem Winkel von 90°-100° hoch. -
Seite 21: Installieren Einer Cpu
Installieren einer CPU Suchen Sie den CPU-Sockel. Entriegeln Sie den Arretierhebel. Halteriegel Arretierhebel Ziehen Sie den Arretierhebel Ziehen Sie den Deckrahmen hoch. hoch. Drücken Sie die PnP-Kappe zum Setzen Sie den Prozessor ein Entfrernen vorsichtig aus dem und beachten Sie dabei die Fenster der Aufnahmeplatte. -
Seite 22: Einbau Des Prozessorlüfters Und Kühlkörpers
Schließen Sie den Deckrahmen. Rasten dann den Arretierhebel ein. Einbau des Prozessorlüfters und Kühlkörpers Legen Sie den Kühlkörper auf die Verbinden Sie das CPU- installierte CPU. Lüfterkabel. Drehen Sie die vier Schrauben in die Löcher am Lüfter, um den Lüfter am Motherboard zu befestigen. -
Seite 23: Installieren Einer Erweiterungskarte
Installieren einer Erweiterungskarte Entfernen Sie die Metallblende Stecken Sie die Karte mit der gegenüber dem Steckplatz, den Kontaktseite nach unten in den Sie verwenden möchten. Steckplatz ein und drücken dann fest nach unten, bis sie richtig sitzt. Installieren eines optischen Laufwerks Drehen Sie eine Schraube in das Verbinden Sie das IDE- und das Audiokabel an der Rückseite des... -
Seite 24: Anbringen Der Abdeckungen
Schieben Sie das Laufwerk Legen Sie die Festplatte in das in das Fach hinein, wenn Fach ein. die Festplattenschrauben ausgerichtet sind. Festplattenschraubenriegel Anbringen der Abdeckungen Bringen Sie das Bringen Sie die Fronttafeleinheit Gehäusestützblech und den Erweiterungssteckplatzriegel wieder an. Stecken Sie die Drücken Sie die Abdeckung in Abdeckungshaken in die Löcher Richtung der Fronttafel und bringen... - Seite 25 Pundit P3-PH4C/P3-PH5X ASUS PC (Desktop Barebone) Manuale per l’ Installazione Scaricare il nuovissimo manuale dal sito web ASUS: www.asus.com...
- Seite 26 Funzionalità del pannello anteriore Chiuso Aperto Coperchio pannello Pulsante espulsione frontale disco ottico Alloggiamento scheda Alloggiamento scheda Memory Stick /Pro™ ® SmartMedia ® Coperchio alloggiamento LED lettore schede lettore ottico Alloggiamento Secure Alloggiamento scheda Digital™/MultimediaCard LED HDD LED alimentazione Pulsante alimentazione Porta cuffie Porta microfono Porta 1394a IEEE...
-
Seite 27: Componenti Interni
Componenti interni Alloggiamento vuoto per lettore Alloggiamenti PCI ottico da 5.5-pollici Alloggiamento PCI Express x16 Coperchio pannello anteriore 10. Scheda madre ASUS Blocco lettore ottico 11. Blocco staffa metallica Alloggiamenti disco fisso 1. Socket LGA775 Blocco disco fisso 13. Alloggiamenti DIMM Unità... -
Seite 28: Rimozione Del Coperchio
Rimozione del coperchio Localizzare le due viti del Rimuovere le viti. coperchio. Sollevare il coperchio. Togliere il coperchio, e metterlo da parte. Sollevare il blocco della scheda Sollevare la staffa di supporto del d’espansione a un angolo di 90º- telaio, e rimuoverla. 100º. - Seite 29 Installazione della CPU Localizzare il socket della CPU. Sbloccare la leva di carico. Leva di carico Linguetta di trattenimento Sollevare la leva di carico. Sollevare la placca di carico. Spingere con attenzione la Installare la CPU facendo protezione del PnP dall’apertura attenzione alla posizione del della piastra di carico per triangolo dorato, come mostrato.
- Seite 30 Chiudere la placca di carico. Bloccare la leva. Installazione della ventola della CPU e del dissipatore Posizionare il dissipatore sopra la Collegare il cavo della ventola della CPU. CPU installata. Inserire quattro viti nei fori della ventola per fissarla alla scheda madre.
- Seite 31 Installazione della scheda di espansione Rimuovere la staffa metallica di Inserire il connettore della scheda fronte all’alloggiamento che si nell’alloggiamento, poi premere intende utilizzare. la scheda fermamente finché non risulti in posizione. Installazione del lettore ottico Inserire una vite nel foro anteriore Connettere il cavo IDE e il cavo su entrambi i lati del lettore.
- Seite 32 Posizionare l’HDD sul cassetto. Quando le viti dell’HDD sono allineate, premere il lettore nell’alloggiamento. Blocco vite HDD Riposizionamento dei coperchi Riposizionare il pannello Reinstallare il supporto di metallo anteriore. del telaio ed il blocco per la scheda d’espansione. Inserire i ganci del coperchio nei Spingere il coperchio verso il fori sul lato del telaio.
-
Seite 33: Manual De Instalación
Pundit P3-PH4C/P3-PH5X ASUS PC (Servidor Barebone de So- bremesa) Manual de Instalación Descargue el último manual desde el sitio Web de ASUS: www.asus.com... - Seite 34 Características del panel frontal Cerrar Abrir Botón para expulsar Tapa del panel frontal la unidad óptica Tarjeta para memoria Ranura para tarjeta Stick Pro™ SmartMedia ® ® Tapa de la bahía de la LED del lector de tarjetas unidad óptica Ranura para tarjeta Ranura para tarjeta Secure Digital™...
- Seite 35 5,5 pulgadas Ranuras PCI Tapa del panel frontal Ranura PCI Express x16 Cierre de la unidad óptica 10. Placa base ASUS Bahías de las unidades de disco 11. Cierre del soporte metálico duro 1. Zócalo LGA775 Cierre de las unidades de disco 13.
- Seite 36 Quitar la tapa Busque los dos tornillos de la Extraiga los tornillos de la tapa. tapa. Empuje la tapa. Levante la tapa y retírela. Levante el cierre de la tarjeta de Levante el soporte del chasis y expansión hasta que forme un retírelo.
- Seite 37 Instalar un procesador Instalar el procesador Desbloquee la palanca de carga. Lengüeta de retención Palanca de carga Levante la palanca de carga. Levante la placa de carga. Empuje con cuidado la cubierta Instale la CPU, teniendo en PnP hacia afuera desde la cuenta la posición del triángulo ventana de carga metálica.
- Seite 38 Cierre la placa de carga. Bloquee la palanca de carga. Instalando el ventilador y el disipador de calor de la CPU Coloque el disipador sobre el Conecte el cable del ventilador procesador instalado. del procesador. Ajuste los cuatro tornillos a los agujeros del ventilador para asegurar el ventilador a la placa madre.
- Seite 39 Instalar una tarjeta de expansión Retire la tapa metálica situada en Inserte el conector de la tarjeta el lado opuesto a la ranura que en la ranura y, a continuación, desea utilizar. presione la tarjeta firmemente hasta que encaje en su lugar. Instalar una unidad óptica Inserte un tornillo en el orificio situado Conecte el cable IDE y de audio...
- Seite 40 Cuando los tornillos de dicha Coloque la unidad de disco duro en la bandeja. unidad estén alineados, empuje la unidad contra la bahía. Bloqueo de los tornillos de la unidad de disco duro Volver a colocar las tapas Vuelva a colocar el módulo del Vuelva a colocar el soporte del panel frontal.
- Seite 41 Pundit P3-PH4C/P3-PH5X ASUS ПК (баребон) Руководство по установке Загрузите последнее руководство с сайта ASUS: www.asus.com...
- Seite 42 Конструкция передней панели Закрыто Открыто Крышка передней панели Кнопка извлечения Гнездо карты памяти Гнездо карты памяти SmartMedia Memory Stick /Pro ® ® Индикатор устройства Лоток оптического привода чтения карт памяти Гнездо карты памяти Гнездо карт памяти Secure CompactFlash ® Digital , MultimediaCard Индикатор...
- Seite 43 Внутренние компоненты Пустой 5,25-дюймовый отсек для Гнезда PCI Гнездо PCI Express x16 оптического привода Системная плата ASUS Крышка передней панели Металлический кронштейн-фиксатор Фиксатор оптического привода Гнездо LGA775 Отсеки жестких дисков Фиксатор жесткого диска Гнезда для модулей памяти DIMM Блок питания...
-
Seite 44: Снятие Крышки
Снятие крышки Найдите два винта крышки. Выкрутите винты крышки. Поднимите крышку, затем отложите в Потяните крышку. сторону. Поднимите фиксатор карт Поднимите опорный кронштейн корпуса, а затем снимите его. расширения на угол 90° – 100°. Снятие передней панели Найдите крепежные фиксаторы передней панели. - Seite 45 Установка процессора Найдите гнездо процессора. Разблокируйте прижимной \рычаг. Фиксатор Прижимной рычаг Поднимите прижимной рычаг. Поднимите прижимную рамку. Осторожно удалите крышку с Установите процессор, золотым удерживающей пластины. треугольником к основанию рычага, как показано. Руководство по установке...
- Seite 46 Закройте прижимную рамку. Зафиксируйте прижимной рычаг. Установка вентилятора и радиатора Поместите радиатор на верхнюю Подсоедините провод вентилятора часть установленного процессора. процессора. Закрутите четыре винта в крепежных отверстиях кулерара для крепления его к материнской плате. Примечание: Процессор и кулер не поставляются с P3-PH5X. Приобретите боксовый процессор...
- Seite 47 Установка карты расширения Снимите металлическую крышку Вставьте разъем карты в гнездо, напротив гнезда, которое Вы хотите затем нажмите с силием, пока карта использовать. не встанет на место. Установка оптического привода Закрутите винт в правое верхнее Подключите кабель IDE и резьбовое отверстие с каждой аудиокабель...
- Seite 48 Поместите жесткий диск в отсек. Когда винты жесткого диска совместятся, задвиньте диск в отсек. Фиксатор винта жесткого диска Установка крышек Установите узел передней панели. Установите металлический опорный кронштейн корпуса и фиксатор карт Если установлен оптический привод, расширения. снимите крышку отсека 5,25- дюймового...
-
Seite 49: Manual De Instalação
Pundit P3-PH4C/P3-PH5X ASUS PC (sistema barebone para desktop) Manual de instalação Transfira o mais recente manual do web site da ASUS: www.asus.com... - Seite 50 Características do painel frontal Fechar Abrir Botão para ejecção da Tampa do painel frontal unidade óptica Ranhura para o Ranhura para o cartão de memória cartão de memória SmartMedia SmartMedia /Pro™ ® ® Tampa do compartimento LED do leitor de cartões de da unidade óptica memória Ranhura para cartão de...
- Seite 51 óptica de 5,5” Ranhuras PCI Tampa do painel frontal Ranhura PCI Express x16 Bloqueio da unidade óptica 10. Motherboard ASUS Compartimentos das unidades de 11. Suporte metálico de bloqueio disco rígido 1. Socket LGA775 Bloqueio da unidade de disco 13.
- Seite 52 Remoção da tampa Procure os dois parafusos da Remova os parafusos da tampa. tampa. Puxe a tampa. Levante a tampa e coloque-a de lado. Levante o bloqueio da placa de Levante o suporte do chassis e expansão num ângulo de 90º- remova-o.
- Seite 53 Instalação da CPU Procure o socket da CPU. Desbloqueie a alavanca de carga. Alavanca de carga Patilha de fixação Levante a alavanca de carga. Levante a placa de carga. Com cuidado, remova a tampa Instale a CPU, tendo em atenção PnP da janela da placa de carga.
- Seite 54 Feche a placa de carga. Prenda a alavanca de carga. Instalação da ventoinha da CPU e do dissipador de calor Ligue o cabo da ventoinha da Coloque o dissipador de calor por CPU. cima da CPU instalada. Introduza quatro parafusos nos orifícios da ventoinha para a fixar à...
- Seite 55 Instalação da placa de expansão Remova a tampa metálica Introduza o conector da placa na situada em frente da ranhura que ranhura e exerça pressão sobre a pretende utilizar. placa até esta ficar devidamente introduzida na ranhura. Instalação de uma unidade óptica Ligue o cabo IDE e de áudio à...
- Seite 56 Coloque a unidade de disco Quando os parafusos da unidade rígido no tabuleiro. de disco rígido estiverem alinhados, introduza a unidade no compartimento. Parafuso de bloqueio da unidade de disco rígido Reposição da tampa Reponha o painel frontal. Reponha o fecho metálico do chassis e o bloqueio da placa de expansão.
- Seite 57 Pundit P3-PH4C/P3-PH5X ASUS PC (stolní počítač Barebone) Instalační příručka Stáhněte si nejaktuálnější příručku z webu společnosti ASUS: www.asus.com...
- Seite 58 Popis předního panelu Zavřít Otevřít Tlačítko pro vysunutí Kryt předního panelu optické jednotky Slot pro paměťovou kartu Slot pro paměťovou kartu SmartMedia ® Memory Stick ® Indikátor čtečky karet Kryt pozice optické jednotky Slot pro paměťovou Slot pro paměťovou kartu kartu Secure Digital CompactFlash ®...
- Seite 59 Vnitřní části Sloty PCI Prázdná poloha pro optickou Slot PCI Express x16 jednotku 5.25” 10. Základní deska ASUS Kryt předního panelu Zámek optické jednotky 11. Zámek kovových záslepek Pozice pro pevný disk 12. Patice LGA775 13. Patice pro paměťové moduly Zámek pevného disku...
- Seite 60 Demontáž krytu skříně Vyhledejte dva šrouby víka Demontujte šrouby víka skříně. skříně. Posuňte víko k sobě. Zvedněte víko a položte stranou. Zvedněte opěrnou konzolu Zvedněte zámek pozic pro skříně a vyjměte. rozšiřovací karty do úhlu 90º- 100º. Demontáž předního panelu Vyhledejte západky předního panelu.
- Seite 61 Instalace procesoru Vyhledejte patici procesoru. Uvolněte zaváděcí páčku. Zaváděcí páčka Zajišťovací jazýček Zvedněte zaváděcí páčku. Zvedněte zaváděcí rámeček. Nainstalujte procesor podle Vyjměte opatrným zatlačením polohy zlatého trojúhelníku (viz na víčko PnP z okénka zaváděcí obrázek). desky. Instalační příručka...
- Seite 62 Zavřete zaváděcí rámeček. Zajistěte zaváděcí páčku. Nová montáž ventilátoru a chladiče procesoru Umístěte chladič na horní část Připojte kabel ventilátoru procesoru. nainstalovaného procesoru. Namontováním čtyř šroubů do otvorech ve ventilátoru zajistěte ventilátor k základní desce. POZNÁMKA: P3-PH5X neobsahuje sestavu ventilátoru a tepelné jímky procesoru.
- Seite 63 Instalace karty pro rozšíření Vyjměte kovovou záslepku, která Nasaďte konektor karty do slotu se nachází proti slotu, kterých a potom zasuňte kartu zcela do chcete použít. slotu. Instalace optické jednotky Namontujte šroub do horního Připojte kabel IDE a zvukový pravého otvoru na obou stranách kabel k zadní...
- Seite 64 Vložte pevný disk do přihrádky. Když jsou šrouby pevné jednotky správně zorientovány, zasuňte disk do pozice. Šroub zámku pevného disku Nasazení krytů Nasaďte přední panel. Znovu nainstalujte kovovou opěrnou konzolu skříně a zámek pozic pro rozšiřovací karty. Zasuňte háčky víka skříně do Zasuňte víko směrem k přednímu otvorů...
- Seite 65 Pundit P3-PH4C/P3-PH5X ASUS Komputer PC (Desktop Barebone) Podręcznik instalacji Pobierz najnowszy podręcznik ze strony sieci web firmy ASUS: www.asus.com...
- Seite 66 Elementy panela przedniego Zamknij Otwórz Przycisk wysuwania Pokrywa panela napędu optycznego przedniego Gniazdo karty Memory Gniazdo karty SmartMedia ® Stick /Pro™ ® Dioda LED czytnika kart Pokrywa wnęki napędu optycznego Gniazdo Secure Digital™/ Gniazdo karty MultimediaCard CompactFlash ® Dioda LED HDD Dioda LED zasilania Przycisk zasilania Port słuchawek...
- Seite 67 Komponenty wewnętrzne Pusta wnęka na napęd optyczny Gniazda PCI 5,25 cala Gniazdo PCI Express x16 Pokrywa panela przedniego 10. Płyta główna ASUS Blokada napędu optycznego 11. Blokada metalowych zaślepek Wnęki napędu dysku twardego 12. Gniazdo LGA775 Blokada napędu dysku twardego 13.
- Seite 68 Zdejmowanie pokrywy Odszukaj dwie śruby mocowania Odkręć śruby mocowania pokrywy. pokrywy. Pociągnij pokrywę. Unieś pokrywę, a następnie odłóż ją na bok. Podnieś blokadę kart Unieś, a następnie zdejmij rozszerzenia pod kątem 90 wspornik obudowy. - 100 stopni. Zdejmowanie panela przedniego Zlokalizuj zaczepy panela przedniego.
- Seite 69 Instalacja procesora Zlokalizuj gniazdo procesora. Odblokuj dźwignię mocowania. Zatrzask Dźwignia mocowania Podnieś dźwignię mocowania. Podnieś ramkę mocującą. Ostrożnie naciśnij nasadkę PnP Zainstaluj procesor, utrzymując w oknie płyty mocowania w celu pokazaną na ilustracji pozycję usunięcia. złotego trójkąta. Instrukcja szybkiej instalacji...
- Seite 70 Zamknij ramkę mocującą. A następnie zablokuj dźwignię mocowania. Instalacja zespołu wentylatora procesora i radiatora Ustaw radiator na Podłącz kabel wentylatora zainstalowanym procesorze. procesora. Wprowadź cztery śruby do otworów wentylatora w celu zamocowania wentylatora do płyty głównej. UWAGA: P3-PH5X nie zawiera zespołu wentylatora procesora i radiatora. Należy zakupić...
-
Seite 71: Instalacja Karty Rozszerzenia
Instalacja karty rozszerzenia Zdejmij metalową zaślepkę Wstaw złącze karty do gniazda, a usytuowaną naprzeciw gniazda, następnie naciśnij mocno kartę, które ma zostać wykorzystane. aż do jej pełnego dopasowania do gniazda. Instalacja napędu optycznego Wkręć śruby w górne prawe Podłącz do złączy z tylu napędu, otwory napędu, po jego obu kabel IDE oraz kabel audio. - Seite 72 Ustaw dysk twardy w prowadnicy. Po dopasowaniu śrub dysku twardego, pchnij napęd do wnęki. Śruba blokowania dysku twardego Zakładanie pokryw Załóż panel przedni. Zainstaluj ponownie metalowy wspornik obudowy i blokadę kart rozszerzenia. Wstaw zaczepy pokrywy do Pchnij pokrywę w kierunku panela otworów z boku obudowy.
- Seite 73 Pundit P3-PH4C/P3-PH5X ASUS Asztali barebone szàmìtògèp Telepítési kézikönyv Töltse le a legfrissebb kézikönyvet az ASUS weblapjáról: www.asus.com...
- Seite 74 Előlapi funkciók Bezárás Kinyitás Optikai meghajtó Első fedél lemezkiadó gombja Memory Stick /Pro™ ® SmartMedia kártyanyílás ® kártyanyílás Kártyaolvasó LED Optikai meghajtó bővítőhely fedele Secure Digital™/ CompactFlash ® MultimediaCard nyílás kártyanyílás HDD LED Bekapcsolt állapotot jelzõ LED Fejhallgató port Bekapcsoló gomb Mikrofon port IEEE 1394a port Nyomja meg az első...
- Seite 75 Belső alkatrészek Üres 5,25 hüvelykes bővítőhely PCI foglalatok optikai meghajtóhoz PCI Express x16 foglalat Előlapi panel fedele 10. ASUS alaplap Optikai meghajtó zárja 11. Fémtartó zárja Merevlemez bővítőhelyek 12. LGA775 foglalat Merevlemez zár 13. DIMM foglalatok Tápegység 14. Rendszerventilátor (a P3-PH5X PCI Express x1 foglalat típushoz)
- Seite 76 A fedél eltávolítása Távolítsa el a fedelet rögzítő Keresse meg a fedelet rögzítő két csavarokat. csavart. Húzza le a fedelet. Emelje fel a fedelet, majd tegye félre. Emelje fel a bővítőkártyát rögzítő Emelje fel a váz tartókeretét, reteszt úgy, hogy 90°-100°-os majd vegye ki.
- Seite 77 A CPU beszerelése Keresse meg a CPU-foglalatot. Oldja a szorítókar rögzítését. Tartófül Szorítókar Hajtsa fel a szorítókart. Hajtsa fel a tartólemezt. Óvatosan csúsztassa le a PnP Szerelje be a CPU-t, figyelembe véve az aranyszínű háromszög védőborítást a szorítólemez ábra szerinti helyzetét. nyílásáról, hogy eltávolítsa.
- Seite 78 Zárja le a tartólemezt. Majd rögzítse a szorítókart. A CPU-ventilátor és hűtőborda szerelvény beszerelése Helyezze a hűtőbordát a Csatlakoztassa a CPU-ventilátor tápkábelét. beszerelt CPU-ra. Hajtsa be a négy csavart a ventilátor nyílásaiba a ventilátor alaplaphoz történő rögzítése érdekében. MEGJEGYZÉS: A P3-PH5X rendszer nem tartalmaz CPU-ventilátor és hűtőborda szerelvényt.
- Seite 79 Bővítőkártya beszerelése Helyezze be a kártya Távolítsa el ahhoz a foglalathoz csatlakozóját a foglalatba, majd tartozó fém fedőlemezt, amelyet határozott mozdulattal nyomja használni szándékozik. le a kártyát, amíg a helyére nem illeszkedik. Optikai meghajtó beszerelése A meghajtó mindkét oldalán a Csatlakoztassa az IDE és jobb oldali furatba csavarjon egy- hangkábelt a meghajtó...
- Seite 80 Helyezze a merevlemezt a Ha a merevlemez csavarjai tálcára. illeszkednek, tolja a meghajtót a bővítőhelyre. Merevlemez csavarretesz A fedelek visszahelyezése Szerelje vissza az előlap Szerelje vissza a fém tartókeretet szerelvényt. és a bővítőkártya reteszt. Illessze a fedél kampóit a ház Tolja a fedelet az előlap felé, majd oldalán lévő...
