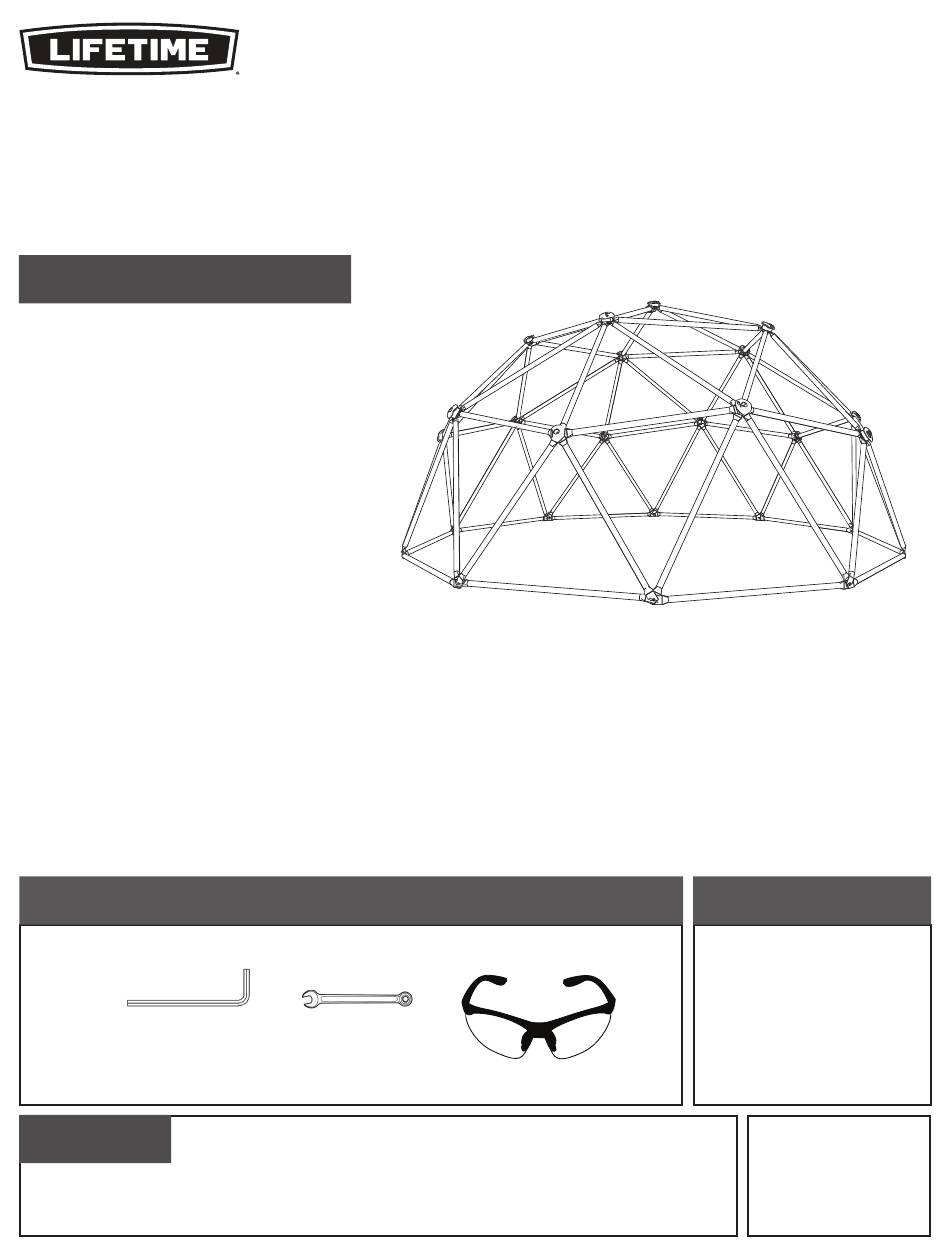

KLETTER-GERÜST
MODEL #60091
MODELL 90612
VOR BEGINN DER MONTAGE:
• Eine ebene Oberfl äche mit einem ordnungsgemäßen
Sicherheitsbereich vorbereiten (siehe Seite 5).
• Empfehlung für den Aufbau: 2 oder mehr Personen
Diese Anleitung aufheben für den Fall, dass Sie sich wegen
Ersatzteilen an den Lieferanten wenden müssen.
ERFORDERLICHE WERKZEUGE
3/16" (5 mm)
(1, im Lieferumfang)
NOCH FRAGEN?
WENDEN SIE SICH AN DEN LIFETIME-KUNDENDIENST:
Telefon: +49 (0) 6571951170
8:00 bis 17:00 Uhr (Montag - Freitag)
1/2" (13 mm)
(x1)
MONTAGEANLEITUNG
Für Niederländisch siehe Seite 2. Für Dänisch siehe Seite 3.
(x2)
Kundendienst E-mail:
service@50NRTH.com
INHALTSVERZEICHNIS
S y m b o l - L e g e n d e . . . . . . . . . . . . 4
Notizen....................................5
Sicherheitshinweise....................6
Sicherer Spielbereich.................12
Montage des Klettergerüsts........13
Wa r t u n g s a n l e i t u n g . . . . . . . . . . 2 6
Registrierung.......................31
Warnaufkleber.....................32
Gewährleistung.................33
MODELL-NR. UND PRODUKT-
ID
(Sie benötigen beides, wenn Sie mit uns
sprechen)
Modellnummer: 90612
Produkt-ID:
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lifetime 90612
Inhaltszusammenfassung für Lifetime 90612
-
Seite 1: Inhaltsverzeichnis
Wa r t u n g s a n l e i t u n g ..2 6 Registrierung.......31 Warnaufkleber.....32 (x2) Gewährleistung....33 MODELL-NR. UND PRODUKT- NOCH FRAGEN? WENDEN SIE SICH AN DEN LIFETIME-KUNDENDIENST: (Sie benötigen beides, wenn Sie mit uns Kundendienst E-mail: Telefon: +49 (0) 6571951170 sprechen) service@50NRTH.com Modellnummer: 90612... -
Seite 2: Symbol-Legende
SYMBOL-LEGENDE • Besagt, dass hier beim Lesen besondere Aufmerksamkeit erforderlich ist. • Kennzeichnet die Bauteile, die in einem Abschnitt verwendet werden. • Besagt, dass in einem bestimmten Abschnitt keine Bauteile erforderlich sind. • Kennzeichnet die Hardware, die in einem Abschnitt verwendet wird. •... -
Seite 3: Warnhinweise Und Notizen
WARNHINWEISE UND NOTIZEN SICHERHEITSHINWEISE DIE NICHTBEACHTUNG DIESER WARNHINWEISE KANN SCHWERWIEGENDE VERLETZUNGEN ODER SACHSCHÄDEN VERURSACHEN UND DIE GEWÄHRLEISTUNG ERLISCHT. Der Besitzer muss gewährleisten, dass alle Beteiligten Bescheid wissen und die Regeln für den sicheren Betrieb des Systems befolgen. Versuchen Sie aus Sicherheitsgründen nicht, die Montage dieses Produkts durchzuführen, ohne die nachfolgende Anleitung sorgfältig zu befolgen. Die gesamte Verpackung und das Verpackungsmaterial auf vorhandene Bauteile und/oder auf zusätzliche Anleitungen überprüfen. -
Seite 4: Anleitung Für Installation Und Bodenvorbereitung
**WICHTIGE SICHERHEITSHINWEISE** VOR DEM BEGINN DER MONTAGE BITTE LESEN: ANLEITUNG FÜR INSTALLATION UND BODENVORBEREITUNG • Die Geräte in einem Abstand von mindestens 2,0 m (6,6 ft) zu Aufbauten oder Hindernissen, wie z. B. Zaun, Garage, Haus, überhängende Äste, Wäscheleinen oder elektrischen Leitungen entfernt auf den ebenen, gut wasserdurchlässigen Boden stellen. •... - Seite 5 MERKBLATT VERBRAUCHERINFORMATION FÜR SPIELPLATZBELAG-MATERIALIEN AUF SPIELPLÄTZEN* Auswahl des Schutzbelags: Eines der wichtigsten Dinge zum Herabsetzen der an den Stützpfosten der Spielgeräte kennzeichnen. Dadurch können Sie problemlos Wahrscheinlichkeit von schwerwiegenden Kopfverletzungen ist, unter und um die sehen, wann Sie den Belag wieder auffüllen und/oder umverteilen müssen. Spielgeräte einen schockabsorbierenden Schutzbelag anzubringen.
-
Seite 6: Sicherer Spielbereich
SICHERER SPIELBEREICH SICHERHEITSBEREICH - Die Geräte in einem Abstand von mindestens 2,0 m (6,6 ft) von Aufbauten oder Hindernissen entfernt aufstellen, wie z. B. Zaun, Garage, Haus, überhängende Äste, Wäscheleinen oder elektrischen Leitungen. Ein Aufprallbelag muss den gesamten empfohlenen Spielbereich bedecken. Beziehen Sie sich auf das Beispiel unten. -
Seite 7: Montage Des Klettergerüsts
MONTAGE DES KLETTERGERÜSTS ERFORDERLICHE HARDWARE Hardware-Blisterpackung GAU (x16) GAX (x26) GAV (x10) GAW (x16) EEO (x1) ARL (x16) Ersatz-Hardware-Blisterpackung GAV (x1) GAX (x1) GAU (x1) ARL (x1) GAW (x1) ERFORDERLICHE BAUTEILE Kunststoffteile Metallteile CPD (x30) CPC (x15) CPE (x5) CPB (x16) CPF (x15) ERFORDERLICHE WERKZEUGE 1/2"... - Seite 8 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1/2" (≈13 mm) 3/16 " (≈5 mm) GAU (x5) GAW (x5) • Ordnen Sie zwei grüne Rohre (CPF) und vier braune Rohre (CPD) in der durch die unten stehenden Zahlen angegebenen Reihenfolge an. Die Schraube durch die Rohre schieben und mit der Mutter befestigen. Beim Festziehen der Schraube die Mutter mit einem Schraubenschlüssel festhalten.
- Seite 9 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE GAV (x10) GAX (x10) • Befestigen Sie ein braunes Rohr (CPD) an der Unterseite der im vorherigen Schritt (Verbindung A) mit der angegebenen Hardware fertiggestellten Baugruppe. Die Stoppmutter für den späteren Wiederausbau nur handfest festziehen.
- Seite 10 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE GAU (x1) GAW (x1) • Die in Schritt 1.1 und 1.2 fertiggestellten Baugruppen wie dargestellt zusammensetzen. Legen Sie ein grünes Rohr (CPC) über das braune Rohr (CPD) und befestigen Sie das grüne und das braune Rohr wie unten gezeigt an der oberen Verbindung mit den angegebenen Befestigungselementen.
- Seite 11 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1/2" (≈13 mm) GAU (x1) 3/16 " (≈5 mm) GAW (x1) • Zwei zusätzliche grüne Rohre (CPC) in der angegebenen Reihenfolge hinzufügen. Befestigen Sie die grünen Rohre (CPC) mit der angegebenen Hardware. Vollständig festziehen. Verbindung C...
- Seite 12 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1/2" (≈13 mm) 3/16 " (≈5 mm) • Die Bundmutter (GAX) und die Schraube (GAV) von den unteren beiden braunen Rohren (CPD) entfernen. Setzen Sie ein neues braunes Rohr (CPD) am unteren Ende der grünen Fünfeck-Baugruppen ein. Befestigen Sie das braune Rohr (CPD) und das grüne Rohr (CPC) an der vorhandenen Verbindung, indem Sie die Schraube und Bundmutter ersetzen.
- Seite 13 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE GAU (x8) GAW (x8) • Fügen Sie eine der in Schritt 1.2 fertiggestellten Baugruppen zu den in Schritt 1.5 fertiggestellten Baugruppe hinzu. Siehe Anleitung in den Schritten 1.3, 1.4 und 1.5, um die Baugruppen zu montieren. Fahren Sie mit dem Hinzufügen der Baugruppen aus Schritt 1.2 fort, um den Kreis zu vervollständigen.
- Seite 14 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE • Wenn alle Schritte einschließlich Schritt 1.6 fertiggestellt sind, entspricht die Kletter-Kuppel der folgenden Abbildung:...
- Seite 15 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE • Entfernen Sie die Bundmutter (GAW) an Verbindung D. Legen Sie das hinzugefügte grüne Rohr (CPF) in der angegebenen Reihenfolge über die Schraube (GAU) und den zwei braunen Rohren (CPE). Die Bundmutter (GAW) handfest festziehen.
- Seite 16 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE • Entfernen Sie die Bundmutter (GAW) an der nächsten Verbindung D. Legen Sie das hinzugefügte grüne Rohr (CPF) und ein braunes Rohr (CPE) in der angegebenen Reihenfolge über die Schraube (GAU). Die Bundmutter (GAW) handfest festziehen.
- Seite 17 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1.10 • Entfernen Sie die Bundmutter (GAW) an der letzten Verbindung D. Legen Sie das letzte grüne Rohr (CPF) in der angegebenen Reihenfolge über die Schraube (GAU). Die Bundmutter (GAW) danach wieder festziehen. Verbindung D Verbindung D...
- Seite 18 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1/2" (≈13 mm) GAU (x1) 3/16 " (≈5 mm) GAW (x1) 1.11 • Verbinden Sie die fünf Grünen Rohre (CPF) oben, indem Sie eine Schraube (GAU) in der gezeigten Reihenfolge durch die fünf grünen Rohre schieben. Die Schraube mit einer Bundmutter (GAW) befestigen. Vollständig festziehen. VORSICHT / VOORZICHTIG / FORSIGTIG Alle Bolzen überprüfen und festziehen, bevor Kinder damit spielen dürfen.
- Seite 19 ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 1/2" (≈13 mm) GAX (x16) ARL (x16) 1.12 • Handgriffe (CPB) an jedem der Verbindungen anbringen, die den Boden nicht berühren. Bringen Sie die Handgriffe an, indem Sie eine Unterlegscheibe (ARL) und einen Handgriff über die Schraube (GAU) schieben. Die Aussparung an der Unterseite des Handgriffs mit dem Rohr an der Oberseite der Verbindung ausrichten.
-
Seite 20: Wartungsanleitung
WARTUNGSANLEITUNG Wenn Routineüberprüfungen und Wartungsverfahren nicht durchgeführt werden, können Geräte umkippen und/oder zur Gefahr werden. Zu Beginn der Spielsaison: • Alle Hardware festziehen. • Alle sich bewegenden Bauteile aus Metall schmieren. • Überprüfen, ob alle Schutzabdeckungen auf Bolzen, Rohren, Kanten und Ecken vorhanden sind. Diese ersetzen, falls sie locker oder rissig sind oder fehlen. - Seite 21 Notizen...
-
Seite 22: Warnaufkleber
Strangulierung oder Tod führen de uitrusting, met wurging of de dood tot eller dødsfald. 1207009 können. gevolg. Lifetime Products, Inc. 1/15/2020 PO Box 160010 • Freeport Center, Bldg. D-12 • Clearfi eld, UT 84016 • USA • 1-800-225-3865... -
Seite 23: Jahr Eingeschränke Werksgewährleistung
Bedingungen verkauft. Kein Vertreter der Firma darf auf diese Bestimmung verzichten oder diese Bestimmung ändern. 5. Dieses Produkt ist nicht für institutionelle oder gewerbliche Nutzung vorgesehen. Lifetime Products, Inc. übernimmt für eine derartige Verwendung keine Haftung. Bei institutioneller oder gewerblicher Nutzung erlischt die Gewährleistung. - Seite 24 ERWEITERN SIE IHREN KAUF BEI LIFETIME® MIT DEM HINZUFÜGEN VON ZUBEHÖR ODER ANDEREN AUSGEZEICHNETEN PRODUKTEN Zubehör oder andere Lifetime® -Produkte können Sie unter der folgenden Adresse kaufen: www.50NRTH.com Oder rufen Sie uns unter der folgenden Nummer an +49(0)6571951170 www.lifetime.com...
