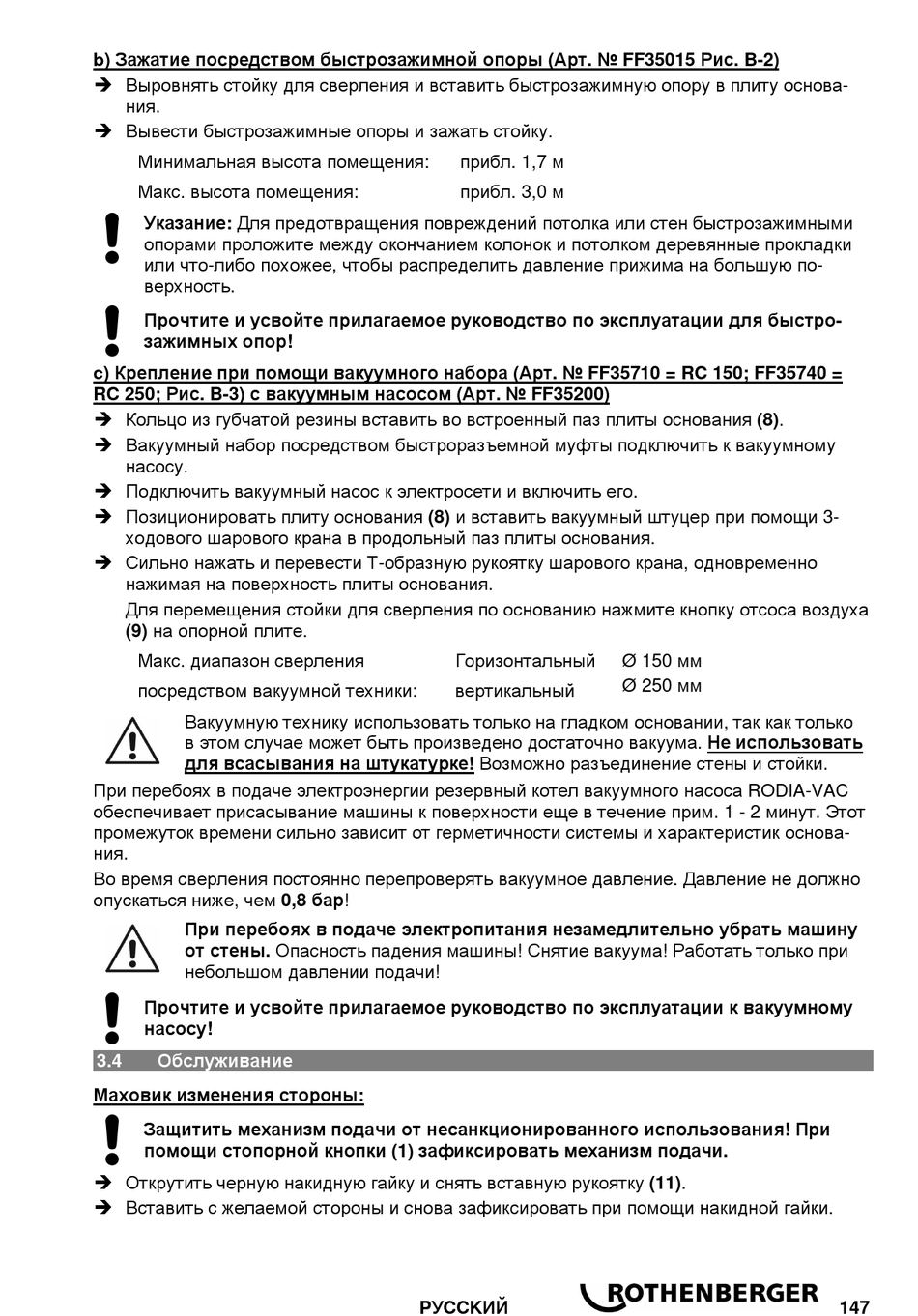

b) Зажатие посредством быстрозажимной опоры (Арт. № FF35015 Рис. B-2)
 Выровнять стойку для сверления и вставить быстрозажимную опору в плиту основа-
ния.
 Вывести быстрозажимные опоры и зажать стойку.
Минимальная высота помещения:
Макс. высота помещения:
Указание: Для предотвращения повреждений потолка или стен быстрозажимными
опорами проложите между окончанием колонок и потолком деревянные прокладки
или что-либо похожее, чтобы распределить давление прижима на большую по-
верхность.
Прочтите и усвойте прилагаемое руководство по эксплуатации для быстро-
зажимных опор!
c) Крепление при помощи вакуумного набора (Арт. № FF35710 = RC 150; FF35740 =
RC 250; Рис. B-3) с вакуумным насосом (Арт. № FF35200)
 Кольцо из губчатой резины вставить во встроенный паз плиты основания (8).
 Вакуумный набор посредством быстроразъемной муфты подключить к вакуумному
насосу.
 Подключить вакуумный насос к электросети и включить его.
 Позиционировать плиту основания (8) и вставить вакуумный штуцер при помощи 3-
ходового шарового крана в продольный паз плиты основания.
 Сильно нажать и перевести Т-образную рукоятку шарового крана, одновременно
нажимая на поверхность плиты основания.
Для перемещения стойки для сверления по основанию нажмите кнопку отсоса воздуха
(9) на опорной плите.
Макс. диапазон сверления
посредством вакуумной техники:
Вакуумную технику использовать только на гладком основании, так как только
в этом случае может быть произведено достаточно вакуума. Не использовать
для всасывания на штукатурке! Возможно разъединение стены и стойки.
При перебоях в подаче электроэнергии резервный котел вакуумного насоса RODIA-VAC
обеспечивает присасывание машины к поверхности еще в течение прим. 1 - 2 минут. Этот
промежуток времени сильно зависит от герметичности системы и характеристик основа-
ния.
Во время сверления постоянно перепроверять вакуумное давление. Давление не должно
опускаться ниже, чем 0,8 бар!
При перебоях в подаче электропитания незамедлительно убрать машину
от стены. Опасность падения машины! Снятие вакуума! Работать только при
небольшом давлении подачи!
Прочтите и усвойте прилагаемое руководство по эксплуатации к вакуумному
насосу!
3.4 Обслуживание
Маховик изменения стороны:
Защитить механизм подачи от несанкционированного использования! При
помощи стопорной кнопки (1) зафиксировать механизм подачи.
 Открутить черную накидную гайку и снять вставную рукоятку (11).
 Вставить с желаемой стороны и снова зафиксировать при помощи накидной гайки.
прибл. 1,7 м
прибл. 3,0 м
Горизонтальный
вертикальный
PУCCKИЙ
Ø 150 мм
Ø 250 мм
147
