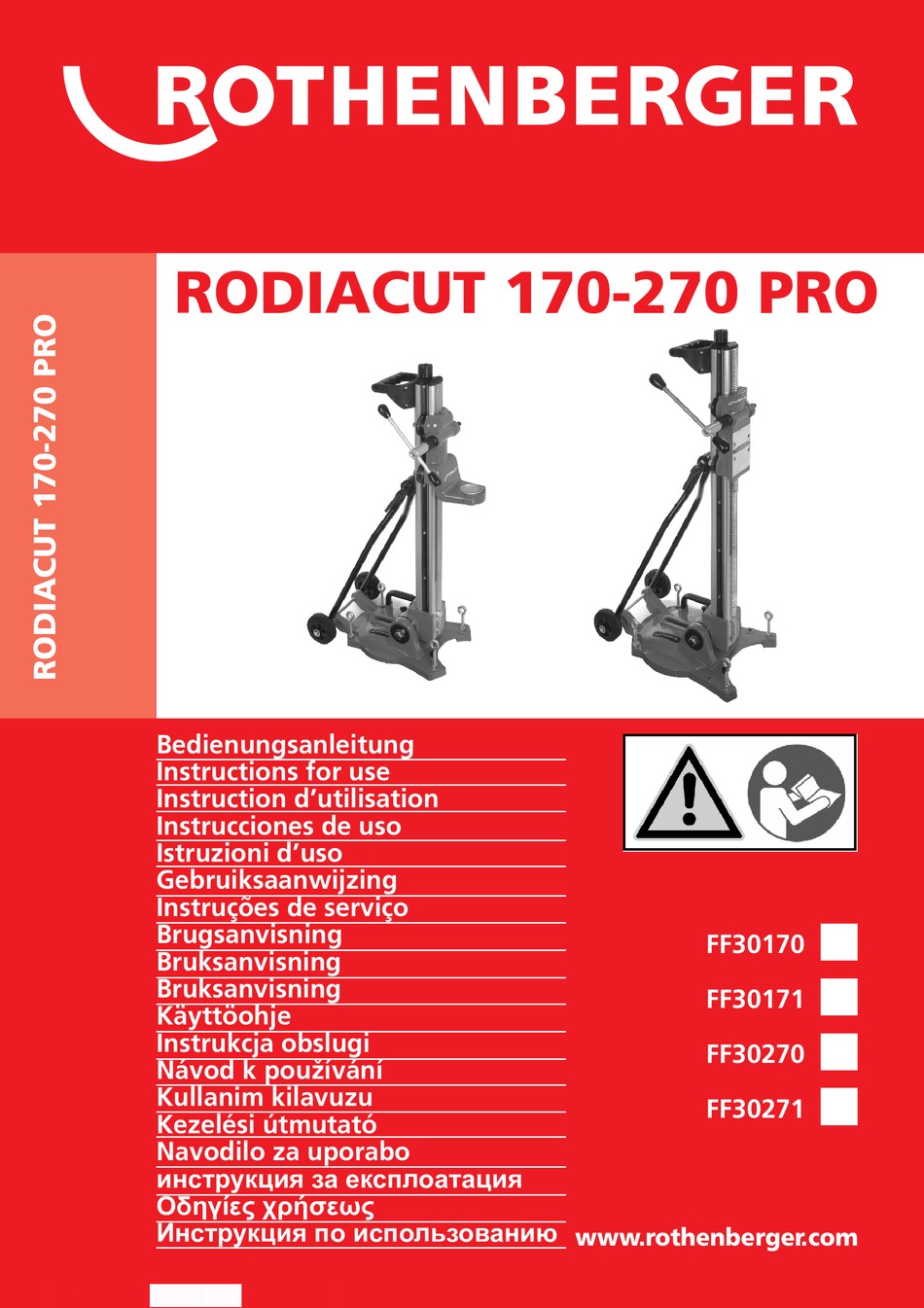

RODIACUT 170-270 PRO
Bedienungsanleitung
Instructions for use
Instruction d'utilisation
Instrucciones de uso
Istruzioni d'uso
Gebruiksaanwijzing
Instruções de serviço
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instrukcja obslugi
Návod k používání
Kullanim kilavuzu
Kezelési útmutató
Navodilo za uporabo
èíñòðóêöèÿ çà åêñïëîàòàöèÿ
Ïäçãßåò ÷ñÞóåùò
Èíñòðóêöèÿ ïî èñïîëüçîâàíèþ
FF30170
FF30171
FF30270
FF30271
www.rothenberger.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Rothenberger RODIACUT 170-270 PRO
Inhaltszusammenfassung für Rothenberger RODIACUT 170-270 PRO
- Seite 1 RODIACUT 170-270 PRO Bedienungsanleitung Instructions for use Instruction d’utilisation Instrucciones de uso Istruzioni d’uso Gebruiksaanwijzing Instruções de serviço Brugsanvisning FF30170 Bruksanvisning Bruksanvisning FF30171 Käyttöohje Instrukcja obslugi FF30270 Návod k používání Kullanim kilavuzu FF30271 Kezelési útmutató Navodilo za uporabo èíñòðóêöèÿ çà åêñïëîàòàöèÿ...
- Seite 2 Overview RODIACUT 170 PRO 170 PRO-C 170 PRO-D RODIACUT 270 PRO 270 PRO-C 270 PRO-D...
- Seite 3 Intro DEUTSCH - Originalbetriebsanleitung! Seite 2 Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! ENGLISH page 9 Please read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! FRANÇAIS page 16...
-
Seite 4: Inhaltsverzeichnis
Inhalt Seite Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Spezielle Sicherheitshinweise Technische Daten Funktion des Gerätes Übersicht (Abb. A) Inbetriebnahme Befestigungsmöglichkeiten Bedienung Pflege und Wartung Zubehör Entsorgung Kennzeichnungen in diesem Dokument Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- oder Umweltschäden. ... -
Seite 5: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Der Kernbohrständer RODIACUT 170 PRO-D/C dient ausschließlich zum Bohren von Löchern von 25 bis 170 mm Durchmesser in Beton, Stahlbeton, Kunst- und Naturstein und Mauerwerk mit diamantbestückten Bohrkronen im Nass- oder Trockenbohrverfahren. Der Kernbohrständer RODIACUT 270 PRO-D/C dient ausschließlich zum Bohren von Löchern von 25 bis 270 mm Durchmesser in Beton, Stahlbeton, Kunst- und Naturstein und Mauerwerk mit diamantbestückten Bohrkronen im Nass- oder Trockenbohrverfahren. - Seite 6 b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position "AUS"...
-
Seite 7: Spezielle Sicherheitshinweise
Die mit dem Kernbohrgerät auszuführenden Bohrungen sind ausschließlich vom Bauauftraggeber festzulegen. Für Schäden an der Statik von Bauwerken und daraus resultierende Folgeschäden können weder die Mitarbeiter der Firma ROTHENBERGER noch der Anwender haftbar gemacht werden. Etwaige Schäden durch Kühlwasser sollten so weit als möglich vorab ausgeschlossen werden. In Abstimmung mit der Bauleitung müssen erforderliche Gegenmaßnahmen getroffen werden. -
Seite 8: Inbetriebnahme
Inbetriebnahme Positionierung: Auf Position der Ringschrauben (14) achten! Ringschrauben dürfen nicht von der Unterkante Fußplatte überstehen! Bohrloch vermessen und Bohrlochmitte anzeichnen. Dübelsetzmaß siehe technische Daten! Fußplatte justieren und befestigen. Die jeweils optimale Befestigungsmöglichkeit ist von den Gegebenheiten der Baustelle abhängig. -
Seite 9: Bedienung
Während den Bohrarbeiten den Unterduck ständig überprüfen. Der Druck darf nicht unter 0,8 bar fallen! Die Maschine ist bei Stromausfall sofort von der Wand zu nehmen. Gefahr durch Herabfallen der Maschine! Aufhebung des Vakuums! Nur mit geringem Vorschubdruck arbeiten! Beigefügte Bedienungsanleitung der Vakuumpumpe lesen und verstehen! Verspannung mit der Schnellspannsäule (Art. -
Seite 10: Pflege Und Wartung
Magnetischen Tiefenanschlag (13) einstellen: Magnetsichen Tiefenanschlag (13) auf die Verzahnung der Bohrsäule in gewünschter Bohrtiefe stecken. Bohrtiefe = Abstand zwischen Unterkante Vorschubgetriebe und Oberkante Tiefenanschlag. Bohren: Bedienungsanleitung Bohrmotor lesen und verstehen! Wasserhahn aufdrehen bzw. Staubsauger einschalten. (Es muss mindestens soviel Wasserdruck (max. 4 bar!) vorhanden sein, dass die anfallenden Bohrschlämme aus dem Bohrloch gefördert werden) ... - Seite 138 OPTIONAL FF35015 FF35120 FF35121 FF35200 FF35710 170 PRO-C www.rothenberger.com FF35740 270 PRO-C www.rothenberger.com...
- Seite 139 Hotline Service After Sales or from our Service After Sales hotline Tel. : +49 6195 / 800 8200 Fax : +49 6195 / 800 7491 email: service@rothenberger.com Kunde / Anschrift Customer / address Kunden Nr. / customer no. Bestell Nr. / Order no.
- Seite 140 NOTES...
- Seite 141 NOTES...
- Seite 142 NOTES...
- Seite 143 NOTES...
- Seite 144 Tel. +90 / 216 449 24 85 pbx • Fax +90 / 216 449 24 87 Tel. + 86 21 / 67 60 20 77 • + 86 21 / 67 60 20 61 rothenberger@rothenberger.com.tr Fax + 86 21 / 67 60 20 63 • office@rothenberger.cn ROTHENBERGER Middle East FZCO Czech ROTHENBERGER CZ, náradí...
