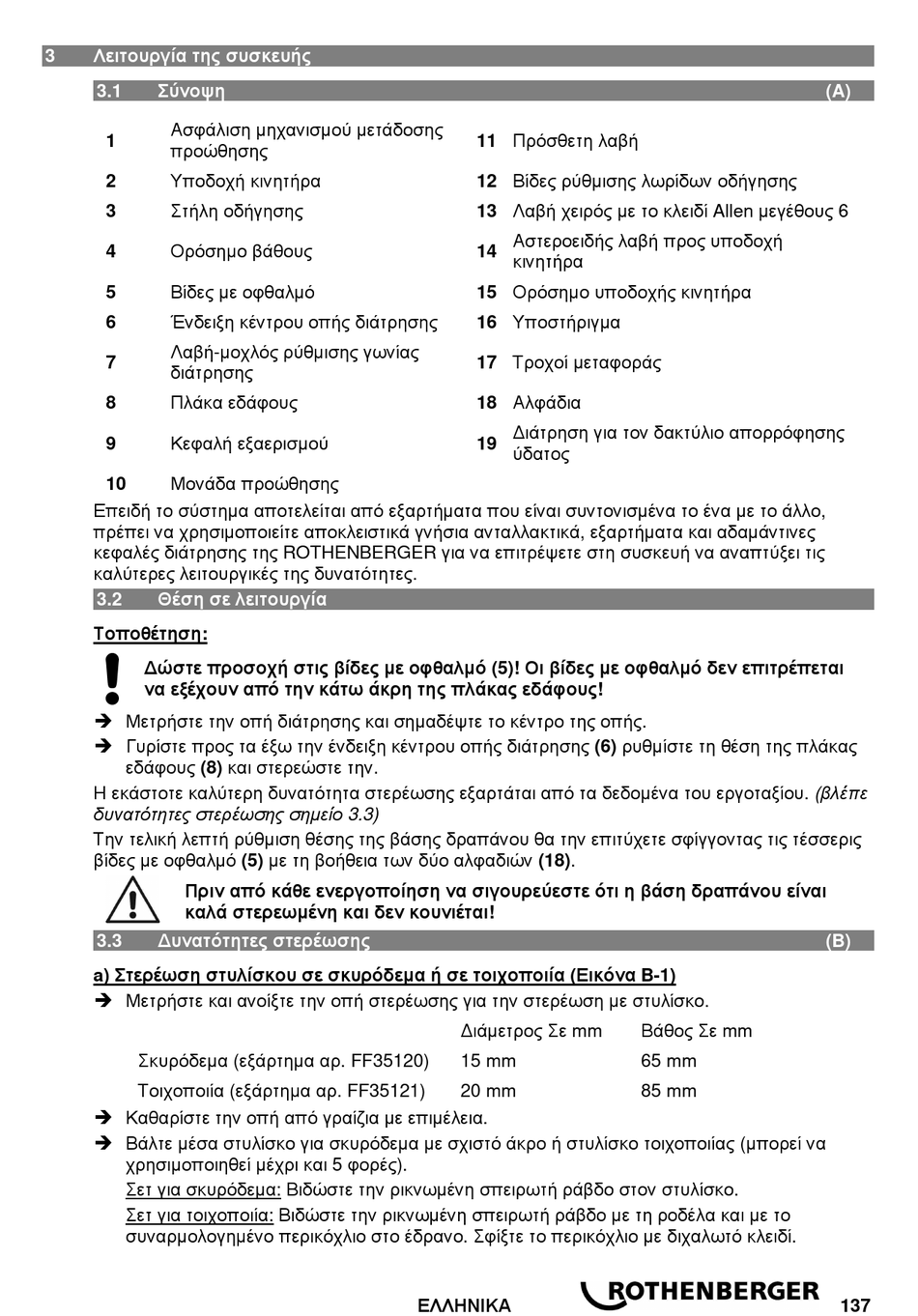

3
Λειτουργία της συσκευής
3.1 Σύνοψη
Ασφάλιση μηχανισμού μετάδοσης
1
προώθησης
2 Υποδοχή κινητήρα
3 Στήλη οδήγησης
4
Ορόσημο βάθους
5 Βίδες με οφθαλμό
6 Ένδειξη κέντρου οπής διάτρησης
Λαβή-μοχλός ρύθμισης γωνίας
7
διάτρησης
8
Πλάκα εδάφους
9 Κεφαλή εξαερισμού
10
Μονάδα προώθησης
Επειδή το σύστημα αποτελείται από εξαρτήματα που είναι συντονισμένα το ένα με το άλλο,
πρέπει να χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά, εξαρτήματα και αδαμάντινες
κεφαλές διάτρησης της ROTHENBERGER για να επιτρέψετε στη συσκευή να αναπτύξει τις
καλύτερες λειτουργικές της δυνατότητες.
3.2 Θέση σε λειτουργία
Τοποθέτηση:
Δώστε προσοχή στις βίδες με οφθαλμό (5)! Οι βίδες με οφθαλμό δεν επιτρέπεται
να εξέχουν από την κάτω άκρη της πλάκας εδάφους!
 Μετρήστε την οπή διάτρησης και σημαδέψτε το κέντρο της οπής.
 Γυρίστε προς τα έξω την ένδειξη κέντρου οπής διάτρησης (6) ρυθμίστε τη θέση της πλάκας
εδάφους (8) και στερεώστε την.
Η εκάστοτε καλύτερη δυνατότητα στερέωσης εξαρτάται από τα δεδομένα του εργοταξίου. (βλέπε
δυνατότητες στερέωσης σημείο 3.3)
Την τελική λεπτή ρύθμιση θέσης της βάσης δραπάνου θα την επιτύχετε σφίγγοντας τις τέσσερις
βίδες με οφθαλμό (5) με τη βοήθεια των δύο αλφαδιών (18).
Πριν από κάθε ενεργοποίηση να σιγουρεύεστε ότι η βάση δραπάνου είναι
καλά στερεωμένη και δεν κουνιέται!
3.3 Δυνατότητες στερέωσης
a) Στερέωση στυλίσκου σε σκυρόδεμα ή σε τοιχοποιία (Εικόνα B-1)
 Μετρήστε και ανοίξτε την οπή στερέωσης για την στερέωση με στυλίσκο.
Σκυρόδεμα (εξάρτημα αρ. FF35120)
Τοιχοποιία (εξάρτημα αρ. FF35121)
 Καθαρίστε την οπή από γραίζια με επιμέλεια.
 Βάλτε μέσα στυλίσκο για σκυρόδεμα με σχιστό άκρο ή στυλίσκο τοιχοποιίας (μπορεί να
χρησιμοποιηθεί μέχρι και 5 φορές).
Σετ για σκυρόδεμα: Βιδώστε την ρικνωμένη σπειρωτή ράβδο στον στυλίσκο.
Σετ για τοιχοποιία: Βιδώστε την ρικνωμένη σπειρωτή ράβδο με τη ροδέλα και με το
συναρμολογημένο περικόχλιο στο έδρανο. Σφίξτε το περικόχλιο με διχαλωτό κλειδί.
11 Πρόσθετη λαβή
12 Βίδες ρύθμισης λωρίδων οδήγησης
13 Λαβή χειρός με το κλειδί Allen μεγέθους 6
Αστεροειδής λαβή προς υποδοχή
14
κινητήρα
15 Ορόσημο υποδοχής κινητήρα
16 Υποστήριγμα
17 Τροχοί μεταφοράς
18 Αλφάδια
Διάτρηση για τον δακτύλιο απορρόφησης
19
ύδατος
Διάμετρος Σε mm
15 mm
20 mm
ΕΛΛΗΝΙΚΑ
Βάθος Σε mm
65 mm
85 mm
(A)
(B)
