Aufbau und Funktion

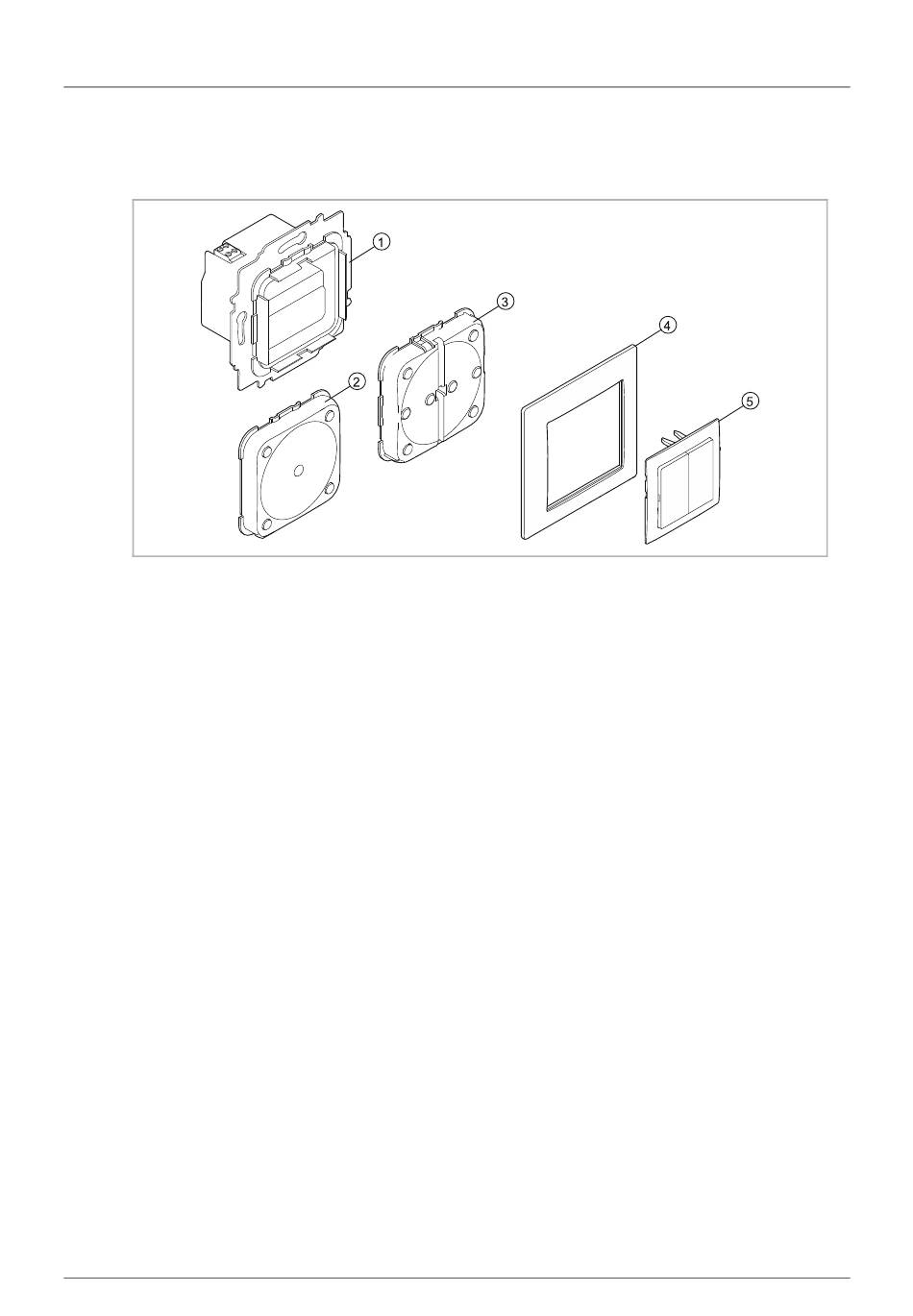

Abb. 1:
Produktübersicht
[1] Unterputz-Einsatz
[2] Sensor für Sensor/Schaltaktor 1/1-fach
[3] Sensor für Sensor/Schaltaktor 2/1-fach und 2/2-fach
[4] Rahmen (nicht im Lieferumfang)
[5] Wippe (nicht im Lieferumfang)
Bei dem Gerät handelt es sich um eine Sensor-/ Schaltaktoreinheit für die dezentrale
Unterputzmontage. Die Geräte dienen sowohl als Bedienelement, als auch als Aktor um
elektrische Lasten einzuschalten.
Sensor und Aktor werden in einem Unterputz-Einsatz [1] miteinander kombiniert. Die Sensor
und Aktorkanäle sind im Auslieferungszustand bereits vorprogrammiert (Taste oben = An,
Taste unten = Aus). Diese Vorkonfiguration kann aber entsprechend angepasst werden.
Nach Anschluss des Verbrauchers, kann dieser direkt am Bedienelement geschaltet werden.
Weitere Produktmerkmale:
Grüne LEDs als Orientierungslicht und Statusanzeige
■
Austauschbare Wippen mit entsprechenden Symbolen
■
Produkthandbuch 2CKA001373B9185
Aufbau und Funktion
