die lautsprecher anschliessen �fachkraft�

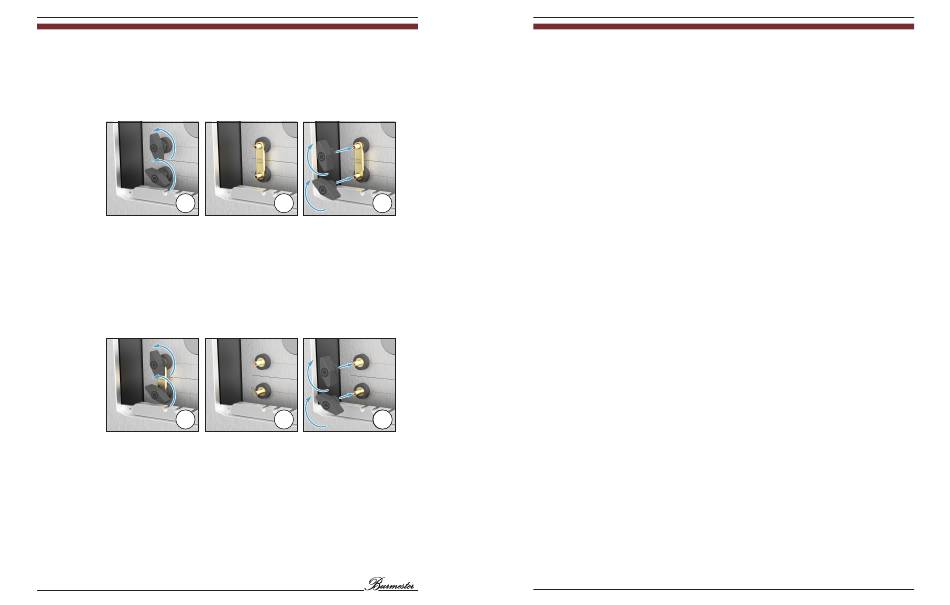

Die Anschluss-Brücken montieren
1.
Schalten Sie die Endstufe aus .
2.
Lösen Sie die negativen Polklemmen (schwarz) komplett durch drehen gegen den
Uhrzeigersinn .
3.
Platzieren Sie die Anschluss-Brücke auf den Anschlüssen .
4.
Befestigen Sie die negativen Polklemmen (schwarz) erneut am negativen Anschluss
durch drehen im Uhrzeigersinn .
2
5.
Wiederholen Sie Schritt 2 bis 4 mit den positiven Polklemmen (rot) .
Die Anschluss-Brücken demontieren
1.
Schalten Sie die Endstufe aus .
2.
Lösen Sie die negativen Polklemmen (schwarz) komplett durch drehen gegen den
Uhrzeigersinn .
3.
Entfernen Sie die Anschluss-Brücke .
4.
Befestigen Sie die negativen Polklemmen (schwarz) erneut am negativen Anschluss
durch drehen im Uhrzeigersinn .
2
5.
Wiederholen Sie Schritt 2 bis 4 mit den positiven Polklemmen (rot) .
16
3
4
3
4 4
Korrekte Polarität
►
Achten Sie beim Anschließen der Lautsprecher auf die richtige Polarität der
Verbindungen . Es ist wichtig, dass Sie alle Verbindungen gleichphasig herstellen:
— positiver Ausgang der Endstufe = positiver Eingang des Lautsprechers
— negativer Ausgang der Endstufe = negativer Eingang des Lautsprechers
hinWeis:
Phasenverkehrtes Anschließen der beiden Kanäle führt zu einer bassschwachen und
diffusen Wiedergabe . Im Zweifelsfall fragen Sie bitte Ihren Fachhändler .
Der klassische Anschluss
Dies ist die übliche Anschlussart . Hierbei wird jeder Endstufenkanal über ein 2-poliges
Kabel mit einem Lautsprecher verbunden . Für Stereo-Wiedergabe werden somit zwei
Mono-Endstufen benötigt .
So schließen Sie die Lautsprecher an:
1.
Schalten Sie die Endstufe(n) aus .
2.
Achten Sie darauf, dass die Anschluss-Brücken (13) eingesetzt sind .
3.
Befestigen Sie eine Seite des Lautsprecherkabels am negativen Anschluss für die
Mittel- / Hochtoneinheit (12) (schwarze Klemme) .
4.
Befestigen Sie die andere Seite des Lautsprecherkabels am negativen Anschluss
der Endstufe .
5.
Befestigen Sie eine Seite des Lautsprecherkabels am negativen Anschluss für die
Mittel- / Hochtoneinheit (12) (schwarze Klemme) .
6.
Befestigen Sie die andere Seite des Lautsprecherkabels am negativen Anschluss
der Endstufe .
BC 350
die lautsprecher anschliessen �fachkraft�
17
